EVAL-AD3542R
AD3542R、デュアル・チャンネル、16ビット、16MUPS、マルチスパン、マルチIO SPI DACの評価用ボード
トップへ
製品概要
機能と利点
- AD3542R用のフル機能評価用ボード
- 選択可能なトランスインピーダンス・ゲイン
- 選択可能なトランスインピーダンス・アンプ電力
- 内蔵または外付けの電源
- 内蔵または外付けの電圧リファレンス
- 複数のインピーダンス・マッチング・オプション
- 外部同期用のクロックおよびトリガ入力
- コントローラ・ボードSDP-H1に接続
製品概要

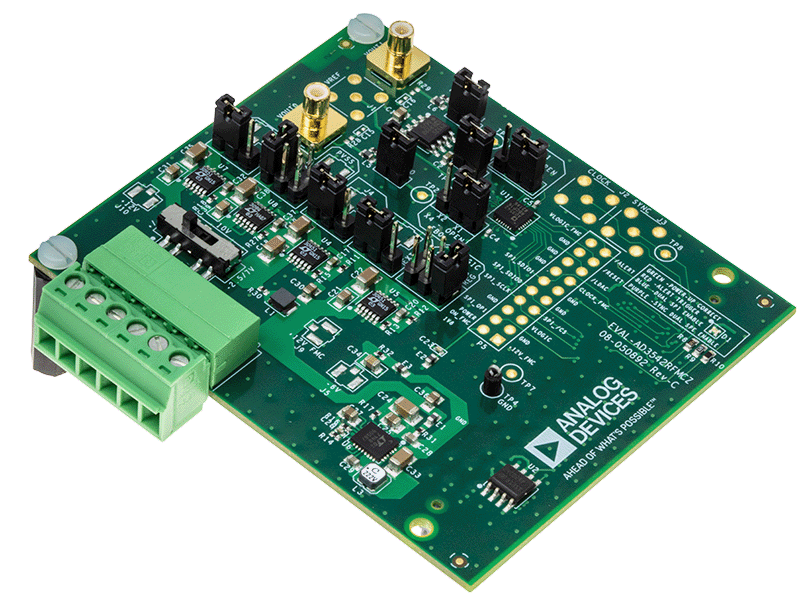

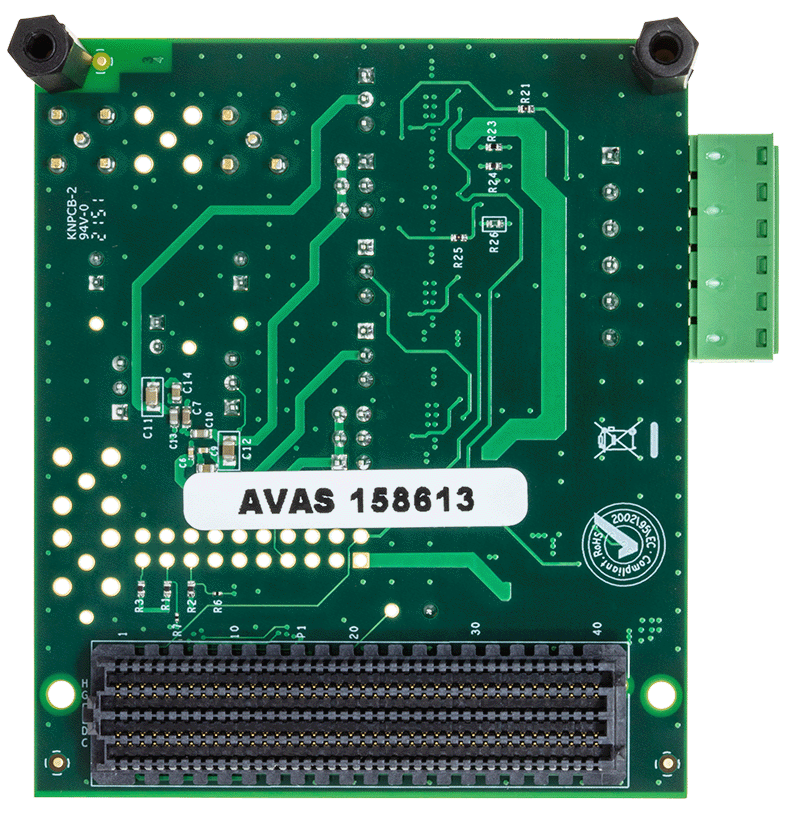

EVAL-AD3542RFMCZは、超高速16ビット高精度DACであるAD3542Rの評価用ボードです。このボードでは、DACのすべての出力範囲、波形生成、電源およびリファレンス・オプションをテストできます。EVAL-AD3542RFMCZは、システム・デモンストレーション・プラットフォーム（SDP-H1ボード）を介してPCのUSBポートにインターフェースします。ポジションP5でピン・ヘッダー・コネクタを使用して異なるコントローラ・ボードにも接続できます。
このユーザ・ガイドでは、EVAL-AD3542RFMCZボードの設定と動作、および関連するACEプラグインについて詳しく説明します。DAC動作の詳細については、AD3542Rデータシートを参照してください。
推奨システム動作環境
必要なハードウェア
SDP-H1ボード（別売）
必要なソフトウェア
ACEソフトウェア
AD35X2R ACEプラグイン（ACE内で自動でダウンロード）
