PD-110

製造中

Full mechatronic device up to 1.1A RMS / 24V RS232, RS485, I2C or CAN stallGuard™ NEMA17/42mm stepper motor

製品セレクション・テーブル
製品モデル
5
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

Electrical data
  • up to 1.1A coil current RMS (1.5A peak)
  • 7V to 34V motor supply voltage
  • supports two phase bipolar motors with 0.3A to 1.1A coil current
Interface
  • RS232, RS485, I2C or CAN 2.0b host interface
  • 2 inputs for reference and stop switches
  • 1 general purpose input and 1 output
Software
  • stand-alone operation using TMCL™ or remote controlled operation
  • PC-based application development software TMCL-IDE included
Features
  • up to 16 times microstepping
  • memory for 2048 TMCL™ commands
  • automatic ramp generation in hardware
  • on the fly alteration of motor parameters (e.g. position, velocity, acceleration)
  • stallGuard™ for sensorless motor stall detection
  • full step frequencies up to 20kHz
  • dynamic current control
  • ADI TRINAMIC driver technology: No heat sink required
Other
  • pluggable JST connectors
  • RoHS compliant

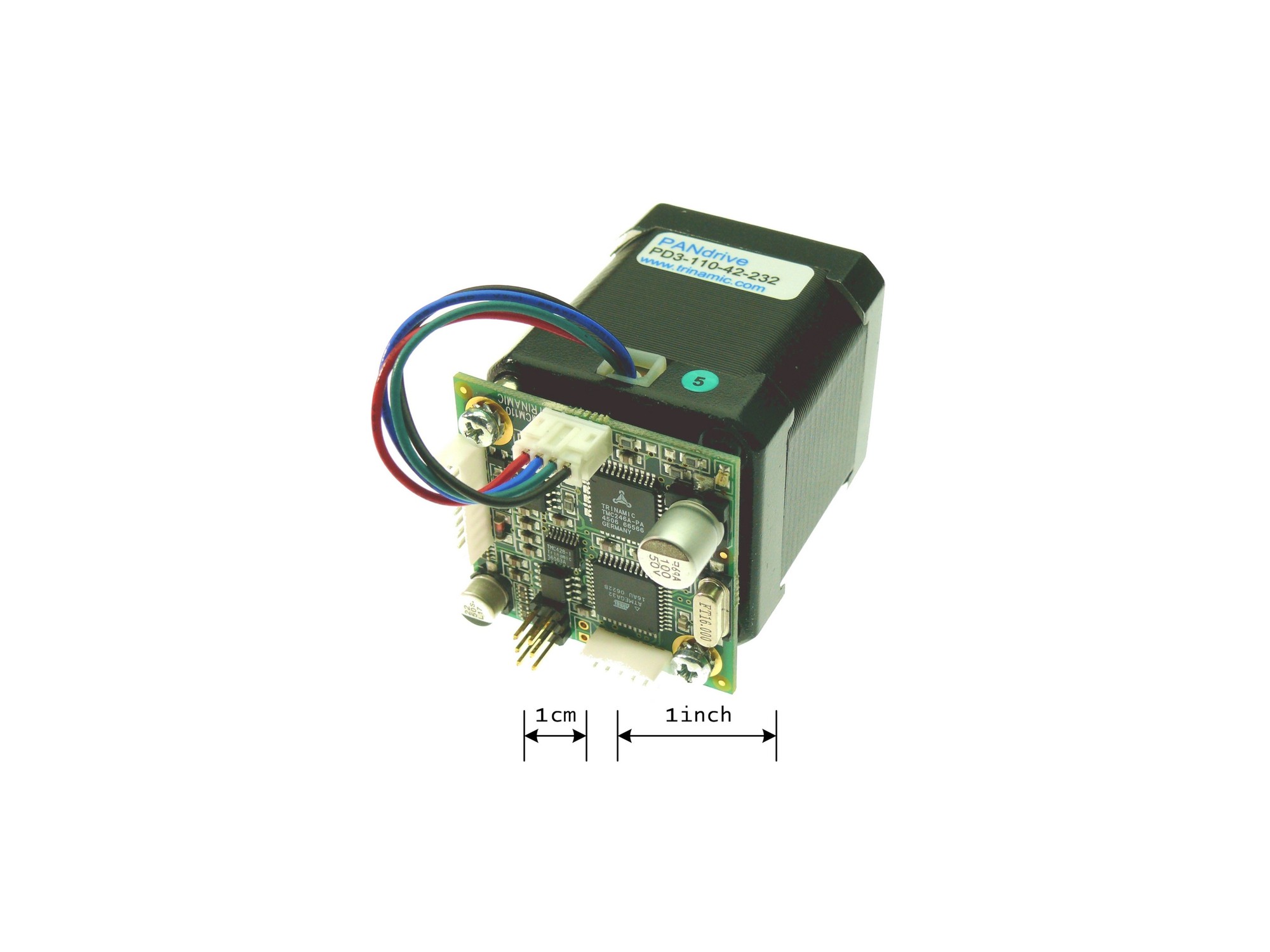

PD-110
Full mechatronic device up to 1.1A RMS / 24V RS232, RS485, I2C or CAN stallGuard™ NEMA17/42mm stepper motor
pd3-110-42_white_cm_300dpi
