MAX9708

製造中

20W/40W、フィルタレス、スペクトラム拡散、モノラル/ステレオ、D級アンプ

データシート (Rev. 3) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$5.87
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 出力電力：2 x 21W (ステレオモード) (8Ω、THD = 10%)
  • 出力電力：1 x 42W (モノラルモード) (4Ω、THD = 10%)
  • 高効率：最大87%
  • フィルタレスD級アンプ
  • 独自のスペクトラム拡散モード
  • プログラマブルな利得：+22dB、+25dB、+29.5dB、+36dB
  • 高PSRR：90dB (1kHz時)
  • 差動入力によってコモンモードノイズを抑制
  • シャットダウンおよびミュート制御
  • クリック/ポップノイズ抑制内蔵
  • 低THD+N：0.1%
  • 電流制限およびサーマル保護
  • プログラマブルなサーマルフラグ
  • SYNC入力/出力
  • 放熱効果に優れる省スペース56ピンTQFNパッケージで提供
MAX9708
20W/40W、フィルタレス、スペクトラム拡散、モノラル/ステレオ、D級アンプ

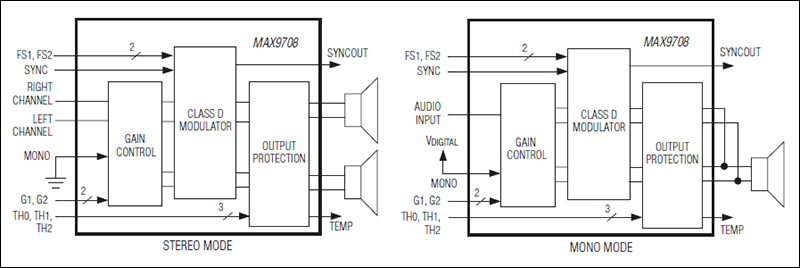

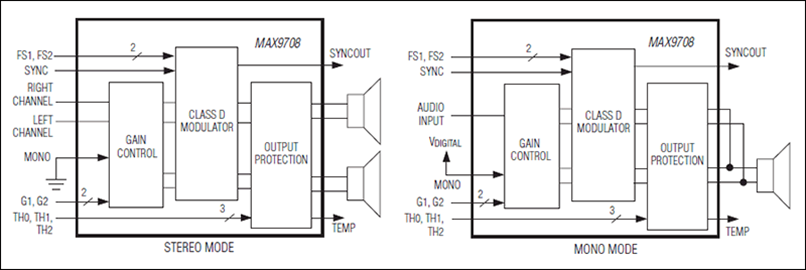

MAX9708：簡易ブロックダイアグラム
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
クラスDオーディオ・アンプ 1
MAX9741
製造中 12W+12W、低EMI、スペクトラム拡散、ステレオ、D級アンプ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX9708EVKIT

MAX9708の評価キット

今すぐ購入 詳細を表示

機能と利点

  • 単一DC電源動作：10V～18V
  • 完全差動またはシングルエンド入力
  • 完全差動出力
  • ステレオモードで2 x 21Wを8Ωスピーカに供給
  • モノラルモードで1 x 42Wを4Ωスピーカに供給
  • スペクトラム拡散変調または固定周波数変調を選択可能
  • 選択可能な利得(+22dB、+25dB、+29.5dB、または+36dB)
  • プログラマブルなサーマルフラグ
  • シャットダウンおよびミュート制御
  • 入力/出力クロック同期信号
  • 放熱効果に優れる56ピンTQFN-EPパッケージ
  • 完全実装および試験済み

製品詳細

MAX9708の評価キット(EVキット)は完全実装および試験済み回路基板で、D級アンプのMAX9708をオーディオアプリケーションにおいてステレオモードで2 x 21Wをペアの8Ωスピーカに供給するか、またはモノラルモードで1 x 42Wを単一4Ωスピーカに供給するように構成します。このEVキットのスピーカ出力をフィルタレスにして回路面積を最小化することができ、またはフィルタリングして評価を容易にすることができます。

この評価キットは、10V～18VのDC電源電圧で動作します。MAX9708の評価キットはシングルエンドまたは差動入力信号を受け付け、完全差動出力を供給します。このEVキットは、+22dB、+25dB、+29.5dB、または+36dBの利得を選択するオプションを備えています。MAX9708のEVキットは、固定周波数変調(FFM)モードまたはスペクトラム拡散変調(SSM)モードを選択するオプションを備えています。

MAX9708のEVキットは、8種類のサーマルスレッショルドに設定可能なサーマルフラグを備えています。MAX9708のEVキットを外部クロックと同期することができ、EVキットはマルチアンプシステム内で各機器をカスケード接続し、周波数ロック可能な同期出力を備えています。

アプリケーション

  • 車載用
  • LCD TV
  • PC/HiFiオーディオソリューション
  • PDP TV
MAX9708EVKIT
MAX9708の評価キット
