MAX5992B

• IEEE 802.3af/at準拠PDインタフェース回路
• 起動時の電圧入力範囲：-39V～-57V
• アクティブFETブリッジ
• 2x2P PDおよびマルチPD冗長構成を実証
• 絶縁型100Wアクティブクランプ、同期整流フォワードDC-DCコンバータを実証
• 絶縁型出力：+12V、8.4A
• PD検出および設定可能な分類シグネチャ
• 内部UVLO：+38.6V
• エンドスパンおよびミッドスパンイーサネットシステムを評価
• 実証済みPCBレイアウト
• 完全実装および試験済み

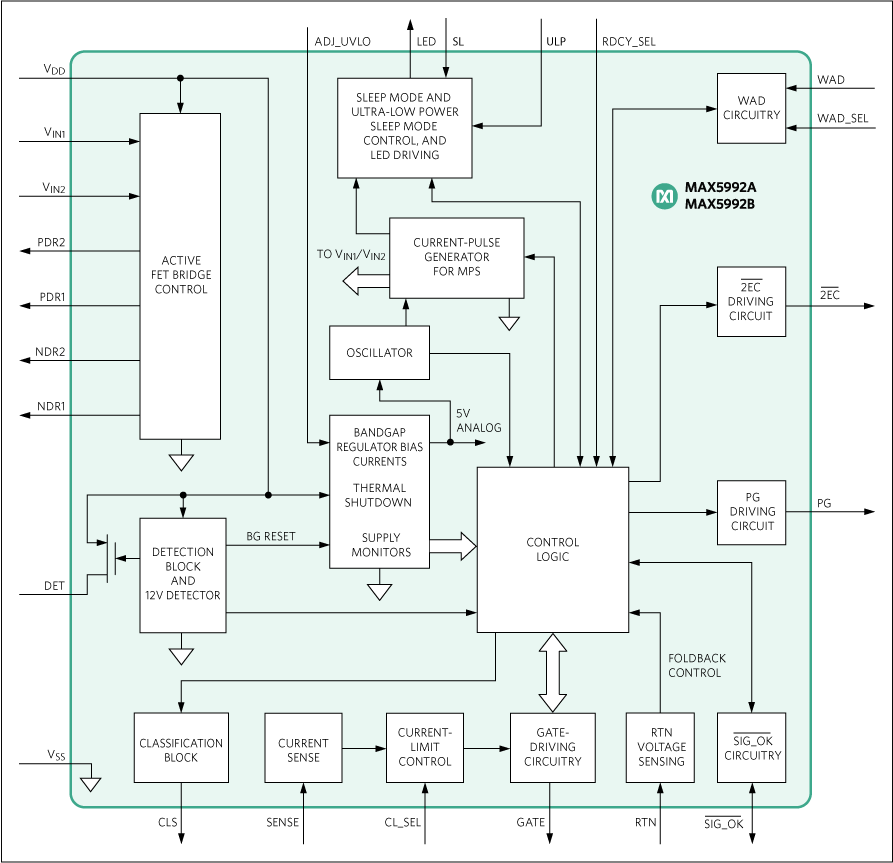

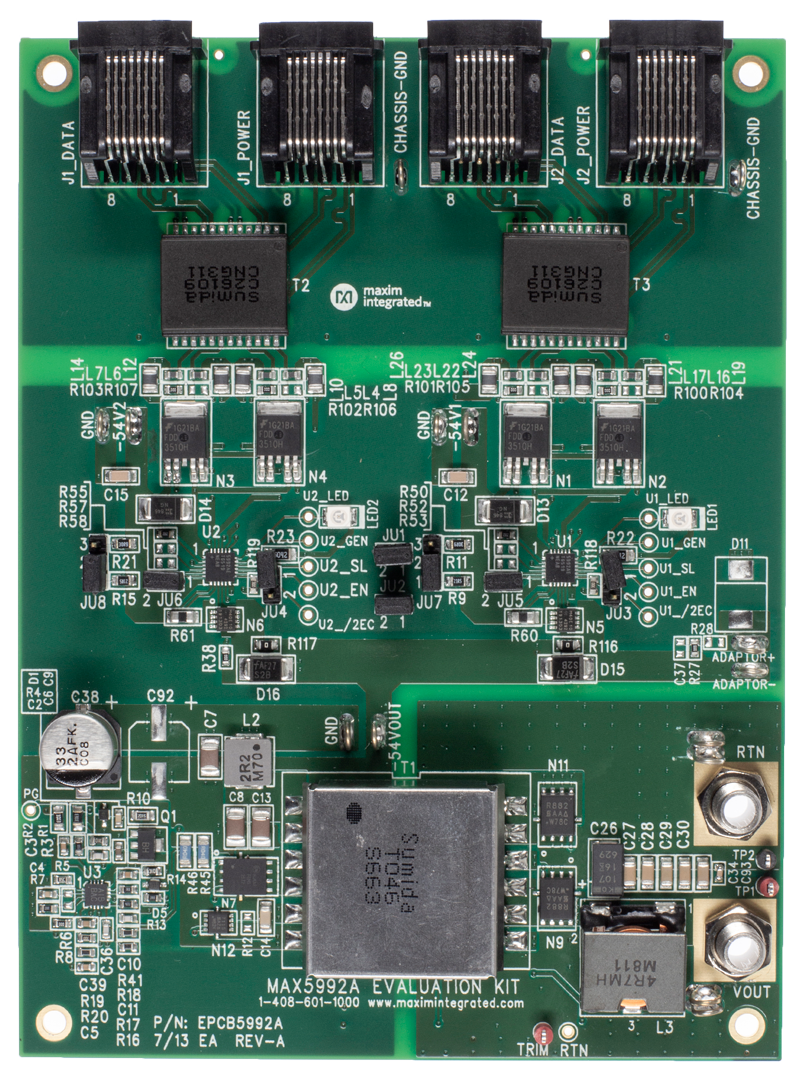

MAX5992A/Bの評価キット(EVキット)は、PD検出シグネチャ、PD分類シグネチャ、突入電流制御、低電圧ロックアウト(UVLO)、およびアクティブFETブリッジドライバを提供する、IEEE^® 802.3af/at準拠ネットワーク受電機器(PD)インタフェースコントローラICのMAX5992A/Bを備えた完全実装および試験済み表面実装回路基板です。このEVキットは小型で低コストの設計で、Fiber-to-the-Femotocell/Picocell/Microcell、Fiber-to-the-Home/Fiber-to-the-Building (FTTH/FTTB)、IP電話、ワイヤレスアクセスノード、セキュリティカメラなどのPD用にイーサネットネットワークポートからのDC電源を必要とするPower over Ethernet (PoE)アプリケーションで使用されます。

このEVキットは、これらのICを使用する2x2P PDまたはマルチPD冗長構成を特長とします。2x2Pは、MAX5974Dを使用してガルバニック絶縁100W、250kHzスイッチング周波数、アクティブクランプ、同期整流フォワードDC-DCコンバータに給電します。このデバイス回路は、フォワードDC-DCコンバータトポロジを使用することによって高効率を達成します。表面実装トランスは、出力に対し最大+1500Vのガルバニック絶縁を提供します。このEVキットの出力電圧は+12Vに設定され、最大8.4Aの負荷電流を供給します。

注：マルチPD冗長モードでは、総出力電力を50Wに低減する必要があり、これはボード上のLANトランスによる制限です。ポート電流は2ペア当り1.2Aに制限する必要があります。

このEVキットの回路は、IEEE 802.3af/at準拠の給電機器(PSE)から電力を受け取ります。PSEは必要な-44V～-57VのDC電力をツイストペアイーサネットネットワークケーブル上でEVキットのRJ45コネクタに提供します。このEVキットは、エンドスパンまたはミッドスパンイーサネットシステムによって提供されるDC電力を分離するためのアクティブFETブリッジを備えています。

アプリケーション

• フェムトセル、ピコセル、マイクロセル
• Fiber-to-the-Home/Building (FTTH/FTTB)
• 高出力2x2P PD
• IEEE 802.3af/at受電機器(PD)
• IP電話
• IPセキュリティカメラ(IPC)
• マルチPD冗長構成
• Universal Power-over-Ethernet (UPoE)
• WiMAX^®基地局
• 無線アクセスノード
