MAX2500B

完全トランスミッタのMAX2500Bは、低コストの携帯アプリケーション用に設計されています。この7mm x 7mmの小型トランスミッタは、直交変調器、アップコンバータ、ドライバ、パワーアンプ(PA)、モノリシック電圧制御発振器(VCO)、およびPLLを内蔵しています。このトランスミッタは、携帯およびUS PCS周波数帯で動作するように作られています。MAX2500Bは電圧モードベースバンドインタフェースに対応しています。

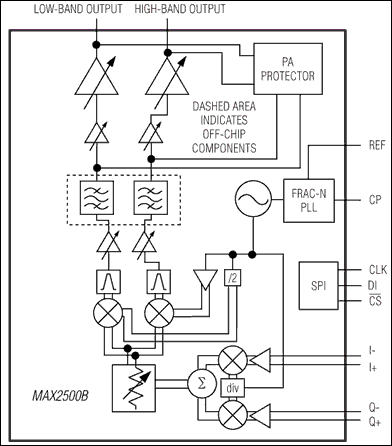

このデバイスは、準直接I/Q変調方式に基づいています。このデバイスは差動I/Qベースバンド入力を受け付け、この入力はIFにアップコンバートされます。次にIF信号はRF周波数にアップコンバートされます。続いて、各信号は外付けRFフィルタを通じて内蔵の各PAに送信されます。PAの整合回路がチップに内蔵され、外付け部品点数がさらに削減されます。このチップはVCOとシンセサイザを内蔵し、IF部とRF部の両方にLO信号を供給します。このデバイスは、アンテナの大きいVSWR環境でPAの損傷を回避する新しいPA保護機能を内蔵しています。

MAX2500Bは、SPI™/MICROWIRE™対応の3線式シリアルバスを通じて設定されます。このデバイスは、シャットダウン、アイドル、ハイパワー、およびローパワーなどの複数の動作モードを備え、フレキシブルな電源管理を可能にします。電流消費をさらに少なくするために、低出力パワーの場合にPAの電源電圧を最低0.5Vまで低減することができます。このデバイスは2.7V～3.3Vの単一の安定化電源で動作し、7mm x 7mmの小型48ピンLGAパッケージで提供されます。

アプリケーション

• cdmaOne^™/cdma2000^®/EV-DOデュアルバンドおよびデュアルモード携帯電話
• F-ODFM端末
• マルチバンドアプリケーション
