MAX1620

新規設計には非推奨

デジタル調節可能なLCDバイアス電源

業界初、デジタル制御された正または負LCDバイアス電源

データシート (Rev. 1)
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • バッテリ入力電圧：1.8V～20V
  • ディスプレイロジックがシャットダウンすると自動的にディセーブル
  • 超小型QSOPパッケージ
  • 32レベルの内部DAC
  • SMBusシリアルインタフェース(MAX1621)
  • 正または負出力電圧
MAX1620
デジタル調節可能なLCDバイアス電源

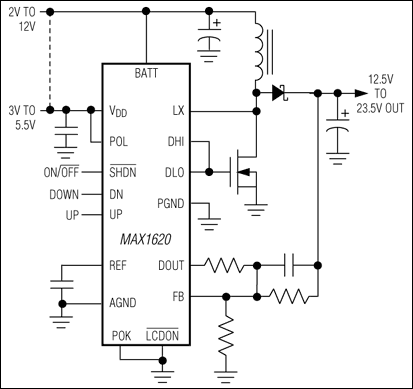

MAX1620、MAX1621：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LCD/CCD/OLED バイアス 2
MAX686
製造中 DAC制御ブーストインバータ、内部スイッチ付き、LCDバイアス電源
MAX685
製造中 デュアル出力(正および負)、CCDおよびLCD用DC-DCコンバータ
パワー・スイッチ内蔵型昇圧レギュレータ 1
MAX629
製造中 28V、低電力、高電圧、ブーストまたは反転DC-DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX1620EVKIT

MAX1620、MAX1621の評価キット

今すぐ購入 詳細を表示

機能と利点

  • バッテリ入力電圧：+1.8V～+12V
  • 可変出力：+12.5V～+23.5V
  • 出力：20mA
  • 32レベル内蔵DAC
  • シャットダウン電流：10µA
  • 表面実装部品
  • 完全実装済み、試験済み

製品詳細

MAX1620評価キット(EVキット)は、+1.8V～+12Vのバッテリ電圧を+12.5V～+23.5VのLCDバックプレーンバイアス電圧に変換します。電流は20mAまでです。MAX1620とMAX1621はいずれも5ビットDACを備えているため、バイアス電圧のディジタルソフトウェア制御が可能です。MAX1620はアップ/ダウンディジタル信号によりDACを調節し、MAX1621ではシステムマネジメントバス(SMBus™) 2線シリアルインタフェースが使用されます。

MAX1620 EVキットは完全実装済み、試験済みの表面実装回路基板です。本EVキットは、MAX1621の評価にも使用できます。

アプリケーション

  • ノートブックコンピュータ
  • パームトップコンピュータ
  • PDAおよびその他のハンドヘルド機器
  • ポータブルデータ収集端末
MAX1620EVKIT
MAX1620、MAX1621の評価キット
