LTC1100
製造中高精度ゼロドリフト計装アンプ
- 製品モデル
- 3
- 1Ku当たりの価格
- 最低価格：$8.23
製品の詳細
- オフセット電圧： 10μV(最大)
- オフセット電圧ドリフト： 100nV/℃(最大)
- バイアス電流：65pA(最大)
- オフセット電流 65pA(最大)
- 利得非直線性：20ppm（最大）
- 利得誤差：±0.075%(最大)
- CMRR：90dB
- ノイズ：0.1Hz～10Hzで 1.9μVP-P
- 単一5V電源動作
- 8ピン・ミニDIP
LTC1100は、ゼロドリフト技術を使用して優れたDC特性を実現する、高精度計装アンプです。入力DCオフセットが標準1μV、DCオフセット・ドリフトが標準5nV/℃で、65pAという非常に低いバイアス電流を達成します。
LTC1100は自己完結型のデバイスで、外付けの利得設定抵抗やトリム・ポットなしで100の微分利得を達成します。利得直線性は20ppmで、利得ドリフトは４ppm/℃です。LTC1100は単一5V電源から最大±8Vで動作します。出力は、一般に、10k負荷で電源レールから300mV振幅します。

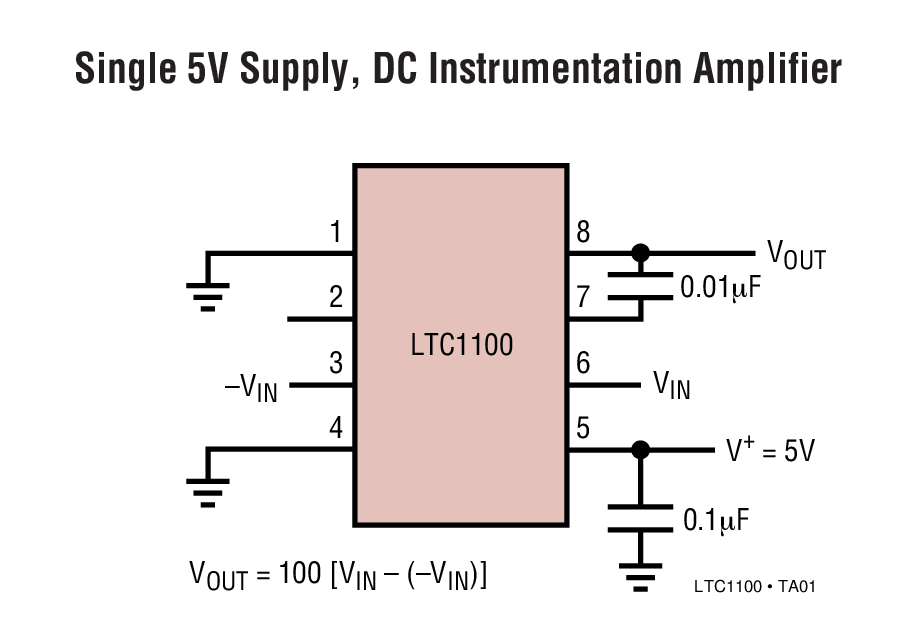

ピン7とピン8の間にオプションの外付けコンデンサを付加することによって、デバイスの18kHzの帯域幅を調整し、ノイズ・ピックアップを除去できます。
LTC1100は16ピン表面実装パッケージでも供給されます。この場合、10または100の利得を選択可能です。
LTC1100はリニアテクノロジーの改善されたLTCMOS(tm)シリコン・ゲート・プロセスを使用して製造されています。
アプリケーション
- 熱電対アンプ
- ストレインゲージ・アンプ
- 差動からシングルエンドのコンバータ
ドキュメント
データシート 1
信頼性データ 1
アプリケーション・ノート 3
デザイン・ノート 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|

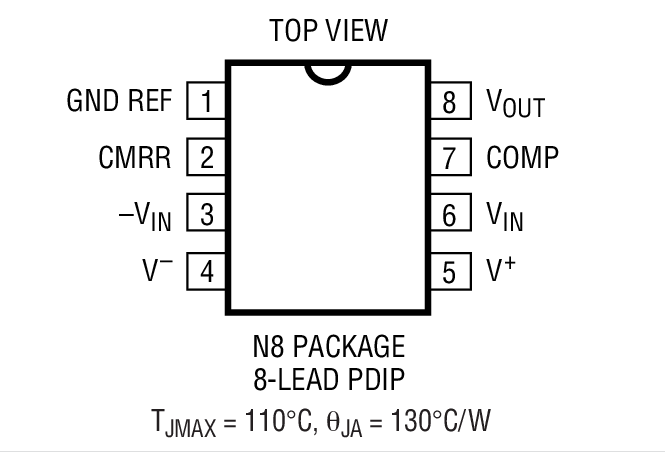

| LTC1100CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||

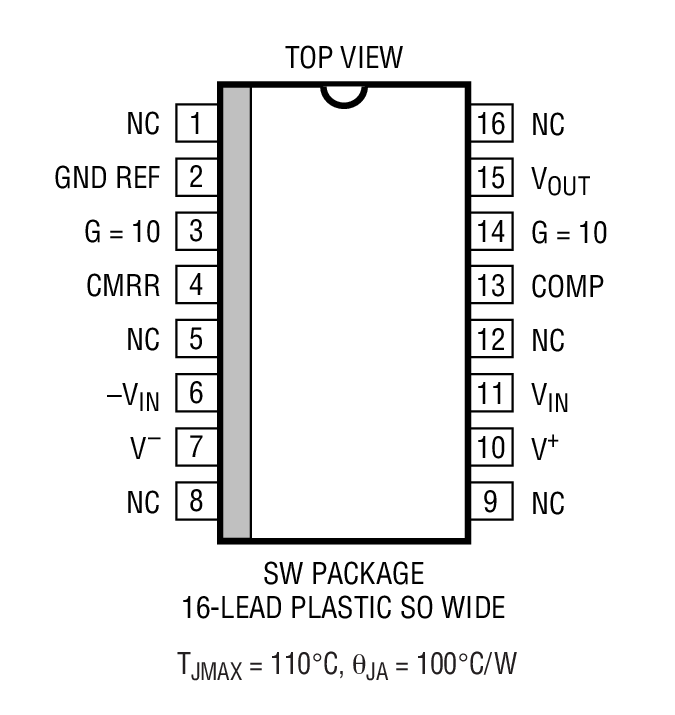

| LTC1100CSW#PBF | 16-Lead SOIC (Wide 0.3 Inch) | ||
| LTC1100CSW#TRPBF | 16-Lead SOIC (Wide 0.3 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LTC1100CN8#PBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LTC1100CN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LTC1100CN8#PBF | 製造中 | |
|
8 10, 2022 - 22_0176 Laser Top Mark Conversion for SOIC_W Packages Assembled in ADPG [PNG] and UTL |
||
| LTC1100CSW#PBF | 製造中 | |
| LTC1100CSW#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
