LT1920
製造中抵抗1本で利得をプログラム可能な高精度計装アンプ
- 製品モデル
- 6
- 1Ku当たりの価格
- 最低価格：$4.32
製品の詳細
- 抵抗1本で利得設定：G＝1～10,000
- 利得誤差：G＝10、0.3%最大

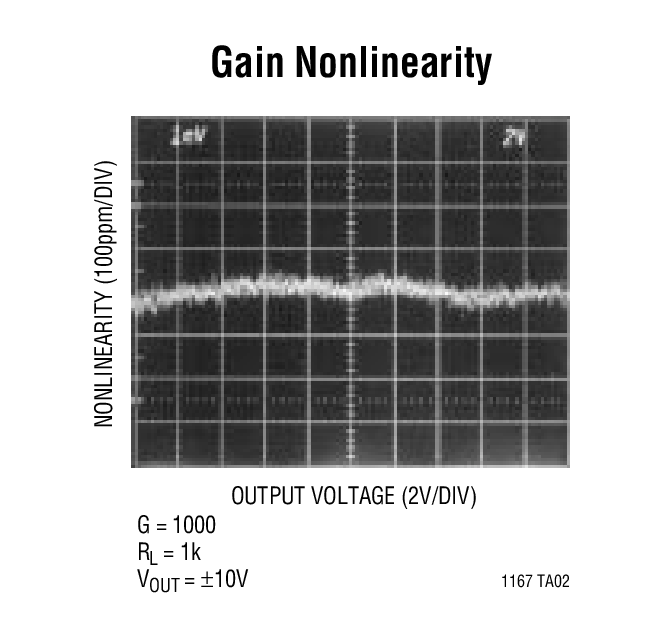

- 利得非直線性：G＝10、30ppm最大
- 入力オフセット電圧：G＝10、225μV最大
- 入力オフセット電圧ドリフト：1μV/℃最大
- 入力バイアス電流：2nA最大
- G＝1でのPSRR：80dB最小
- G＝1でのCMRR：75dB最小
- 電源電流：1.3mA最大
- 広い電源電圧範囲：±2.3V～±18V
- 1kHzの電圧ノイズ：7.5nV/√Hz
- 0.1Hz～10Hzノイズ：0.28μVP-P

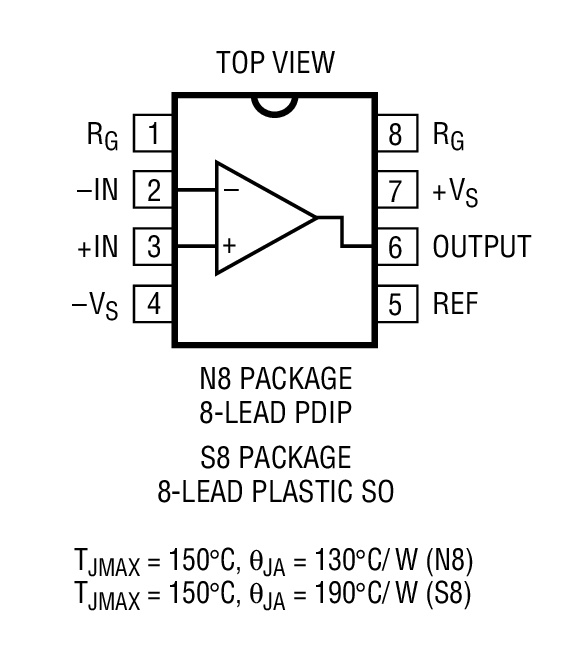

- 8ピンPDIPおよびSOパッケージで供給
- 2本の外付け5k抵抗でIEC1000-4-2レベル4 ESDテストに適合
LT1920は、1～10,000の利得を設定するのに1本の外付け抵抗しか必要としない低消費電力の高精度計装アンプです。低消費電力でも（±2.3V～±15V電源で標準0.9mA）7.5nV/√Hz（1kHzで）の低電圧ノイズを実現しています。
2k という低い負荷抵抗に対しても、最大非直線性30ppmの高精度と最大利得誤差0.3%（G＝10）は低下しません（従来のモノリシック計装アンプは非直線性仕様に10kを使用していました）。LT1920はレザー・トリムされており、非常に低い入力オフセット電圧（最大125μV）、ドリフト（1μV/℃）、高CMRR（75dB、G＝1）、およびPSRR（80dB、G＝1）を実現しています。スーパーベータ・プロセスを駆使して、最大2nAの低入力バイアス電流を達成しています。出力はどのような利得構成でも1000pFまでの容量性負荷を扱うことができ、入力は最大13kV（人体モデル）までのESDに対して保護されています。LT1920は2本の5k抵抗を外付けすれば、IEC1000-4-2レベル4 仕様に適合します。
LT1920は8ピンPDIPおよびSOパッケージで供給され、AD620のスペックを改善したピン・コンパチブル代替デバイスです。 LT1920は高精度計装アンプ・アプリケーションにとって最も費用効率の高いソリューションです。さらに良好な性能が保証されたデバイスについては、 LT1167を参照してください。
アプリケーション

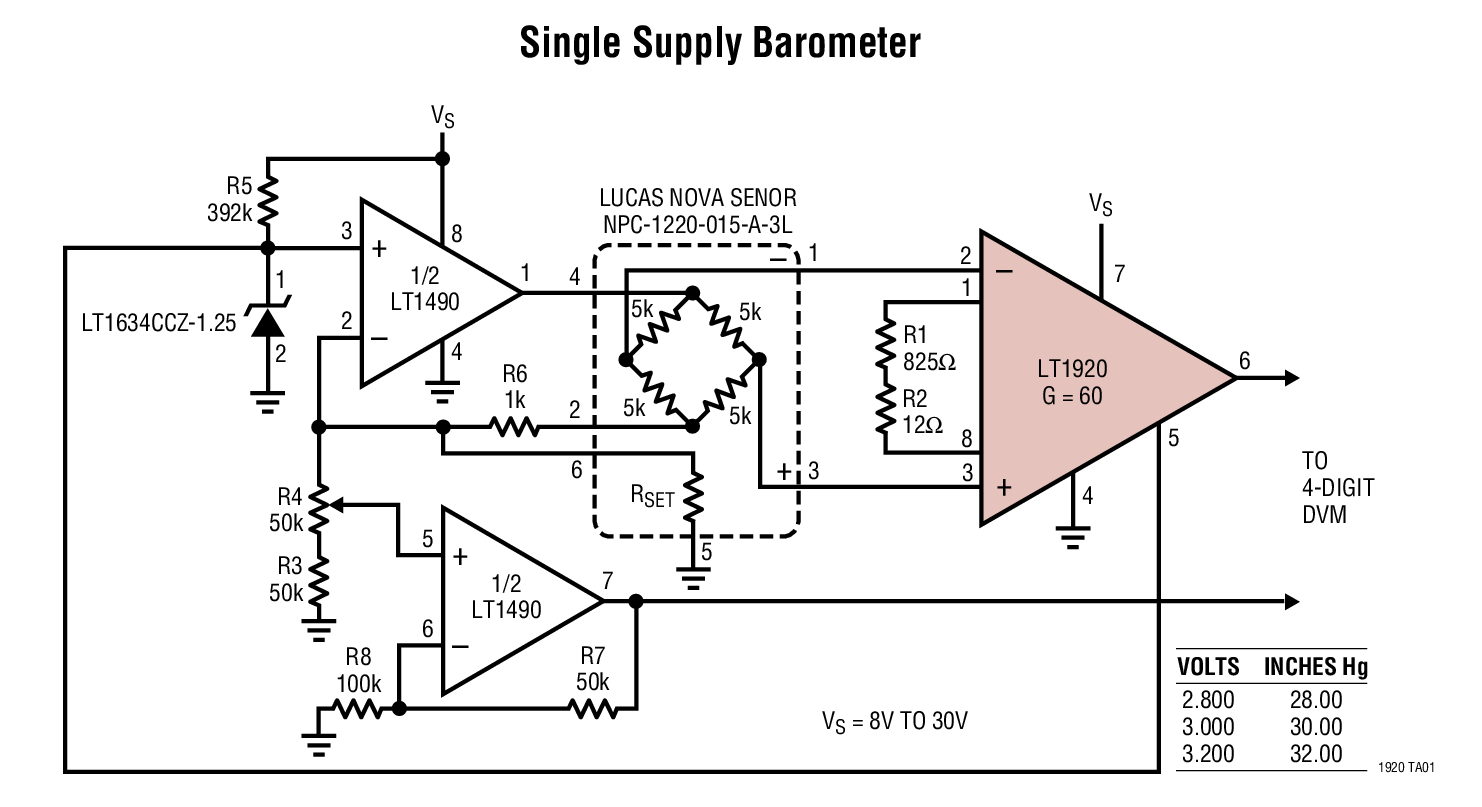

- ブリッジ・アンプ
- ストレイン・ゲージ・アンプ
- 熱電対アンプ
- 差動－シングルエンド・コンバータ
- 医療機器
ドキュメント
データシート 2
信頼性データ 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1920CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1920CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1920CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1920IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1920IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1920IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LT1920CN8#PBF | 製造中 | |
| LT1920IN8#PBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LT1920CN8#PBF | 製造中 | |
| LT1920IN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LT1920CN8#PBF | 製造中 | |
| LT1920IN8#PBF | 製造中 | |
|
10 24, 2024 - 24_0246 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1920CS8#PBF | 製造中 | |
| LT1920CS8#TRPBF | 製造中 | |
| LT1920IS8#PBF | 製造中 | |
| LT1920IS8#TRPBF | 製造中 | |
|
10 12, 2022 - 22_0255 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2) |
||
| LT1920CS8#PBF | 製造中 | |
| LT1920CS8#TRPBF | 製造中 | |
| LT1920IS8#PBF | 製造中 | |
| LT1920IS8#TRPBF | 製造中 | |
|
6 16, 2021 - 21_0026 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1920CS8#PBF | 製造中 | |
| LT1920CS8#TRPBF | 製造中 | |
| LT1920IS8#PBF | 製造中 | |
| LT1920IS8#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
