LT1431
製造中プログラム可能なリファレンス
- 製品モデル
- 12
- 1Ku当たりの価格
- 最低価格：$1.19
製品の詳細
- 0.4%の初期電圧許容差を保証
- 標準0.1Ωのダイナミック出力インピーダンス
- 高速ターンオン
- シンク電流1mA～100mA
- 小さいリファレンス・ピン電流
- J8、N8、S8または3ピンTO-92 Zパッケージ
LT1431は、100mAのシンク電流、0.4%の初期リファレンス電圧許容差、標準0.3%の温度安定度を特長とする、調整可能なシャント電圧レギュレータです。 このデバイスは分割抵抗を内蔵しているので、外付け部品を追加せずに1%の初期電圧許容差で5Vシャント・レギュレータとして構成可能です。2本の外付け抵抗を追加することにより、出力電圧を2.5V～36Vのあらゆる値に設定可能です。1本の外付け抵抗を使用することで、100mAの公称内部電流制限を下げることができます。
簡素化された3ピン・バージョンのLT1431CZ/LT1431IZは、調整可能なリファレンスとして様々なアプリケーションに使用可能で、TL431とピン互換です。
アプリケーション
- リニア・レギュレータ
- 調整可能な電源
- スイッチング電源
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 6
デザイン・ノート 4
技術記事 7
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LT1431CN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1431CS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1431CS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1431CZ#PBF | 3-Lead TO-92 | ||
| LT1431CZ#TRPBF | 3-Lead TO-92 | ||
| LT1431IN8#PBF | 8-Lead PDIP (Narrow 0.3 Inch) | ||
| LT1431IS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1431IS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1431IZ#PBF | 3-Lead TO-92 | ||
| LT1431IZ#TRPBF | 3-Lead TO-92 | ||
| LT1431MPS8#PBF | 8-Lead SOIC (Narrow 0.15 Inch) | ||
| LT1431MPS8#TRPBF | 8-Lead SOIC (Narrow 0.15 Inch) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
10 8, 2024 - 24_0234 Migrating Bottom Trace Code Marking to Top Side Laser Marking for PDIP Package |
||
| LT1431CN8#PBF | 製造中 | |
| LT1431IN8#PBF | 製造中 | |
|
10 11, 2022 - 22_0241 Epoxy Change from Henkel 8290 to 8290A for PDIP Package |
||
| LT1431CN8#PBF | 製造中 | |
| LT1431IN8#PBF | 製造中 | |
|
8 6, 2022 - 22_0172 Laser Top Mark Conversion for PDIP Packages Assembled in ADPG [PNG] |
||
| LT1431CN8#PBF | 製造中 | |
| LT1431IN8#PBF | 製造中 | |
|
10 8, 2024 - 24_0236 Migrating Bottom Trace Code Marking to Top Side Laser Marking for SOIC_N Package |
||
| LT1431CS8#PBF | 製造中 | |
| LT1431CS8#TRPBF | 製造中 | |
| LT1431IS8#PBF | 製造中 | |
| LT1431IS8#TRPBF | 製造中 | |
| LT1431MPS8#PBF | 製造中 | |
| LT1431MPS8#TRPBF | 製造中 | |
|
10 12, 2022 - 22_0254 Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 1 of 2) |
||
| LT1431CS8#PBF | 製造中 | |
| LT1431CS8#TRPBF | 製造中 | |
| LT1431IS8#PBF | 製造中 | |
| LT1431IS8#TRPBF | 製造中 | |
| LT1431MPS8#PBF | 製造中 | |
| LT1431MPS8#TRPBF | 製造中 | |
|
6 11, 2021 - 21_0060 Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM |
||
| LT1431CS8#PBF | 製造中 | |
| LT1431CS8#TRPBF | 製造中 | |
| LT1431IS8#PBF | 製造中 | |
| LT1431IS8#TRPBF | 製造中 | |
| LT1431MPS8#PBF | 製造中 | |
| LT1431MPS8#TRPBF | 製造中 | |
|
2 20, 2022 - 22_0014 Final Packaging Changes for TO-92, TO-5 and TO-46 |
||
| LT1431CZ#PBF | 製造中 | |
| LT1431IZ#PBF | 製造中 | |
|
3 6, 2022 - 22_0014 Final Packaging Changes for TO-92, TO-5 and TO-46 |
||
| LT1431CZ#TRPBF | 製造中 | |
| LT1431IZ#TRPBF | 製造中 | |
これは最新改訂バージョンのデータシートです。
ツールおよびシミュレーション
LTspice 10
- LT8310/LT1431 Demo Circuit - 72 Watt Isolated Nonsynchronous Forward Converter with Opto Feedback (36-72V to 12V @ 6A)
- LT8310/LT1431 Demo Circuit - 81 Watt Isolated Nonsynchronous Forward Converter with Opto Feedback (10.8-26.4V to 54V @ 1.5A)
- LT3753/LT1431 Demo Circuit - 80W Active Clamp Non-Synchronous Forword Converter for PoE
- LT8310/LT1431 Demo Circuit - 92W Isolated Nonsynchronous Forward Converter with Opto Feedback (43-53V to 54V @ 1.7A)
- LTC3725 - Switching Regulators, LT1431 - Voltage References
- LT3753 - Switching Regulators, LT1431 - Voltage References
- LTC3705 - Switching Regulators, LT1431 - Voltage References
- LT1431 Demo Circuit - 5V Power Supply Monitor with ±500mV Window and 50mV Hysteresis
- LT1431 - Voltage References
- LTC3723-1/LT1431 Demo Circuit - 130W High Efficiency Isolated Non-Synchronous Push-Pull Converter (34-38V to 50V @ 2.6A)
下記製品はLTspiceで使用することが出来ます。:
- LT1431
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
評価用キット

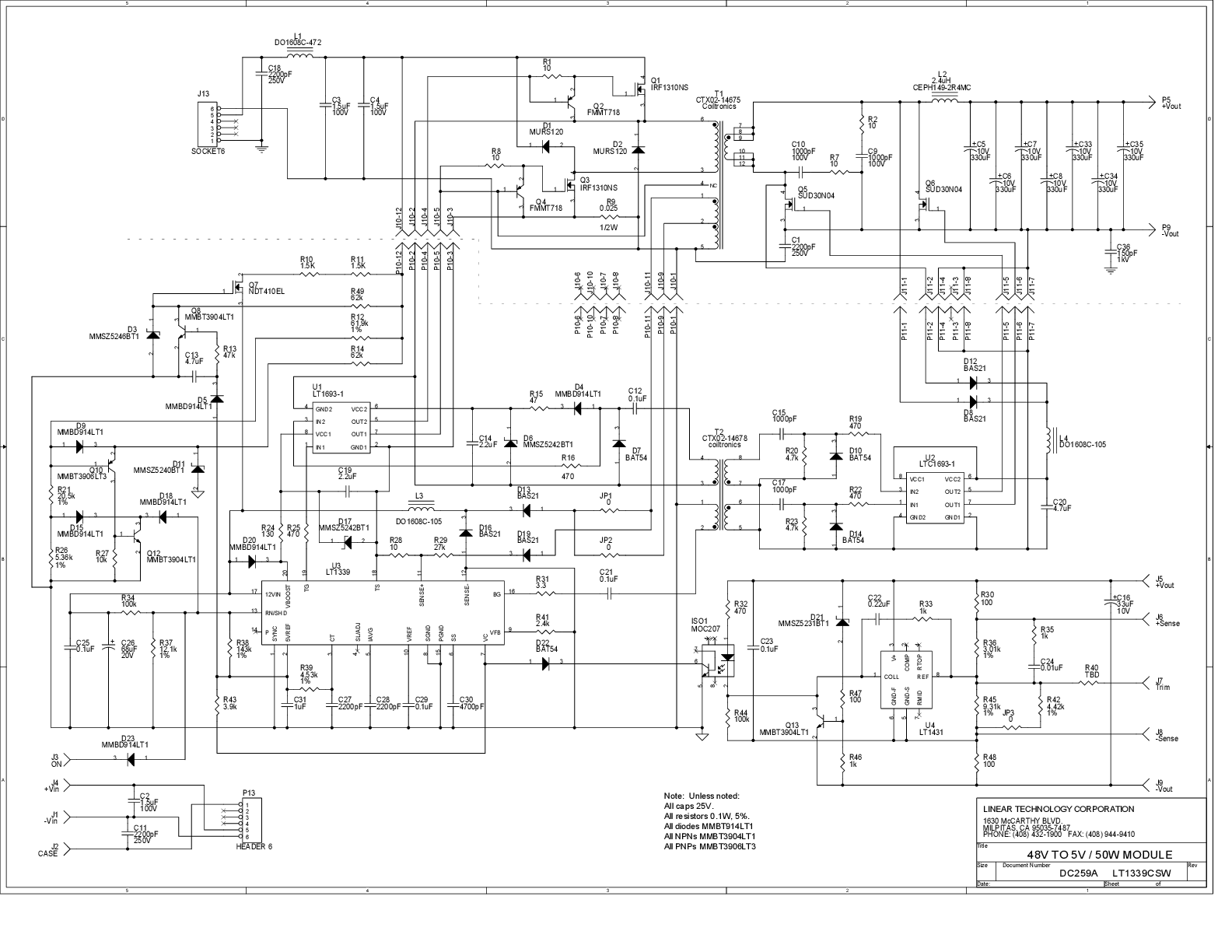

LT1339, LTC1693, LT1431 Isolated Demo Board | Telecom Module, 36 to 72VIN, 5V or 3.3VOUT @ 10A
