ADUM4195

新規設計に推奨

Isolated Amplifier with Adjustable Gain and Single-Ended Output

データシート (Rev. A)
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.24
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • High-Impedance input for isolated voltage measurement
  • Low offset error and drift (output offset voltage): ±6 mV (Max) at 25°C and −22 μV/°C (Typ)
  • Low gain error and drift: ±0.5% (max) and ±27 ppm/°C (max)
  • Voltage-supply range
    • VDD1: 4.5 V to 5.5 V
    • VDD2: 4.5 V to 5.5 V
  • Bandwidth: 210 kHz
  • Isolation voltage
    • 3000 V rms for ADuM3195
    • 5000 V rms for ADuM4195
  • Safety and regulatory approvals (pending)
    • UL recognition (pending)
      • ADuM3195: 3000 V rms for 1 minute per UL 1577
      • ADuM4195: 5000 V rms for 1 minute per UL 1577
  • CSA (pending)
  • VDE certificate of conformity (pending)
    • DIN EN IEC 60747-17
    • ADuM3195: VIORM = 849 V peak (reinforced)
    • ADuM4195: VIORM = 1401 V peak (reinforced)
  • Wide temperature range
    • −40°C to +125°C ambient operation
    • 150°C maximum junction temperature
  • AEC-Q100 qualified for automotive applications
ADUM4195
Isolated Amplifier with Adjustable Gain and Single-Ended Output
ADuM3195 Functional Block Diagram ADuM3195 Pin Configuration ADuM3195_ADuM4195 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

安全性および規制遵守 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADUM4195
  • ADUM4195-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADUM4195

ADuM4195（調整可能ゲインとシングル・エンド出力を備えた絶縁型アンプ）の性能評価

今すぐ購入 詳細を表示

機能と利点

  • ワイドボディSOIC-16パッケージに収められたADuM4195絶縁アンプ
  • ADuM6028-5BRIZ 絶縁型の電源を内蔵
  • 最大1,000V DC（事前設定済みの入力）
  • AC電圧入力用に設定可能

製品詳細

EVAL-ADuM4195EBZは、絶縁された内蔵電源を備えたコンパクトな絶縁型DCおよびAC（設定可能）電圧監視ボードで、ADuM4195の性能特性の設定とテストを容易に行うことができます。

ボードの入力側（右側）にある高電圧入力コネクタP1は、最大1kV DCに対応できるよう事前設定されています。入力側にある内蔵オペアンプは、電圧フォロワ設定で接続されています。ボードの出力側（左側）では、P6でADuM4195の全体的な出力に直接アクセスできるほか（事前設定）、抵抗とコンデンサを追加し、1次ローパス・フィルタとして使用することもできます。単一の5V DC電源で、ボードの入力側と出力側の両方に電力を供給できます。一方、低消費電力が重視されるアプリケーションでは、オプションの電源ディスエーブル（PDIS）入力を使用して、絶縁型の内蔵電源をディスエーブルすることができます。このデバイスの詳細はADuM4195のデータシートに記載されています。EVAL-ADuM4195EBZを使用する際は、ADuM4195のデータシートを必ず参照してください。
EVAL-ADUM4195
ADuM4195（調整可能ゲインとシングル・エンド出力を備えた絶縁型アンプ）の性能評価

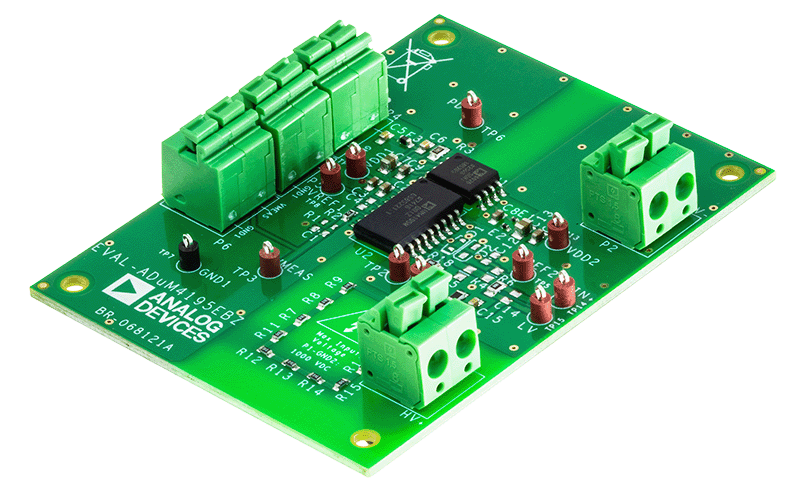

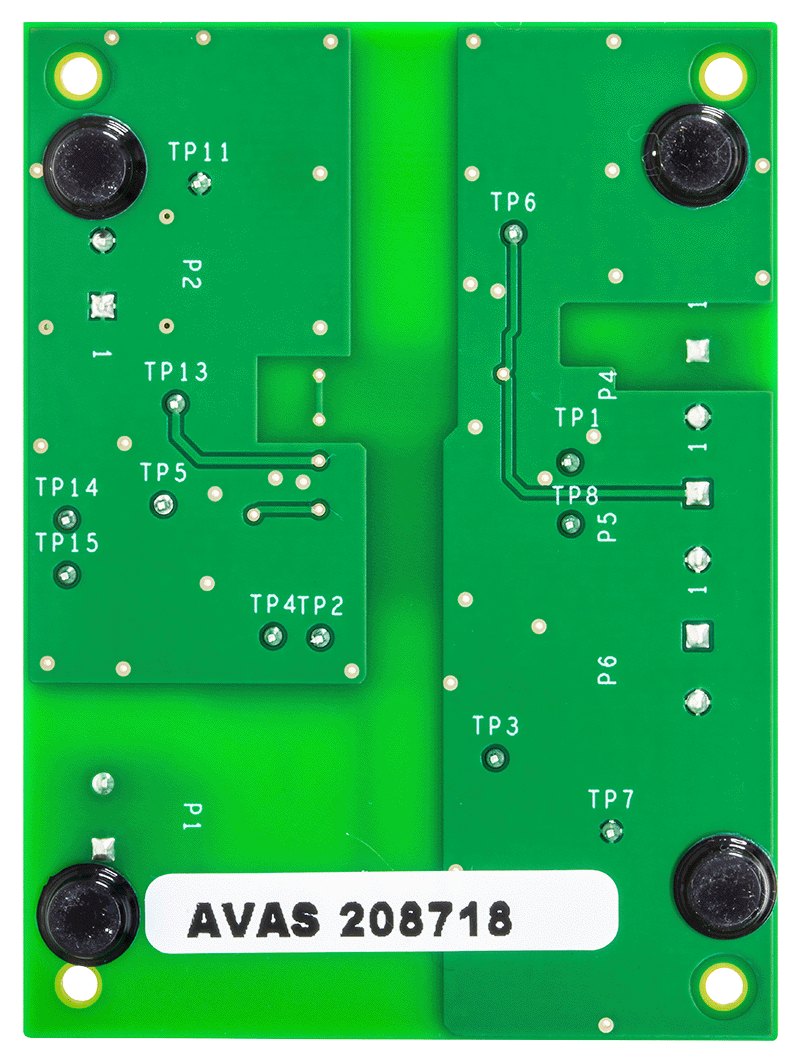

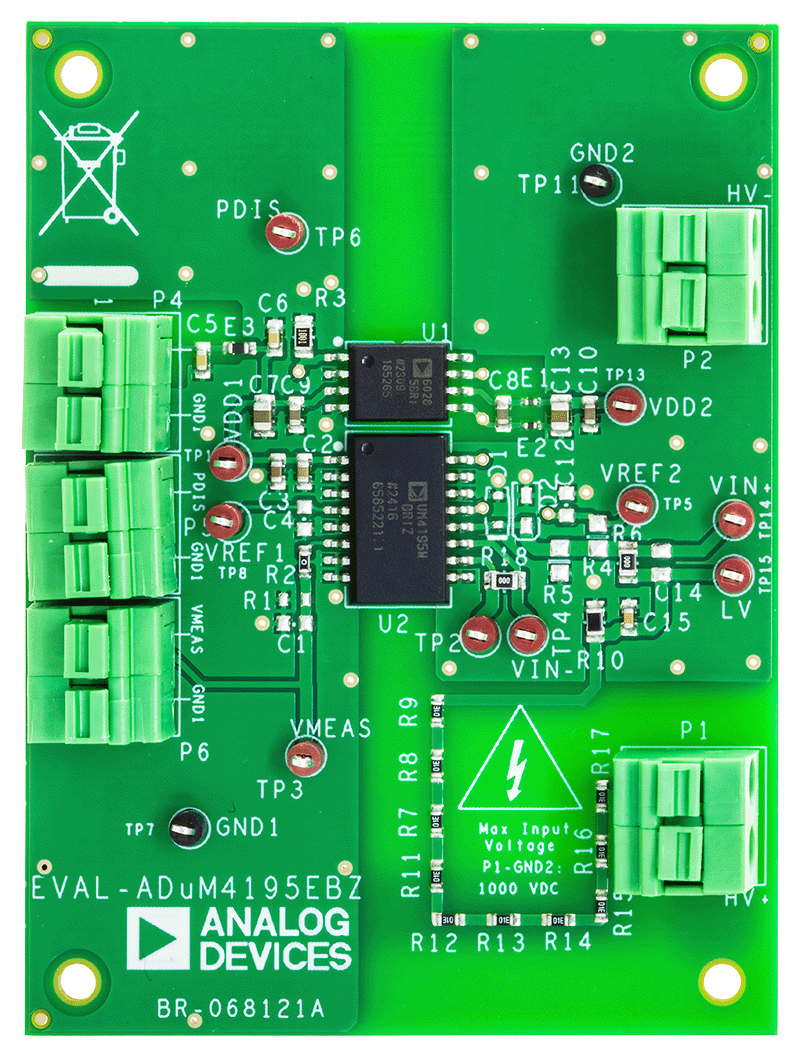

EVAL-ADUM4195 Evaluation Board Photo Angle View EVAL-ADUM4195 Evaluation Board Photo Top View EVAL-ADUM4195 Evaluation Board Photo Bottom View
