TMC7300

新規設計に推奨

Low voltage DC motor driver for one or two motors, up to 2A, UART torque control.

データシート (Rev. 1.08) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • Voltage Range 2V (1.8V) to 11V DC
  • Battery Operation 1-2 Li-Ion cells, or min. 2 AA / NiMh cells
  • 1 / 2 DC motors up to 2A / 2.4A with velocity & torque control
  • Direct Bridge control for solenoids, relays, lamps, motors
  • Standby <50nA typ. current draw
  • Single Wire UART for two-motor torque and velocity control
  • Low RDSon LS 170mΩ & HS 170mΩ (typ.)
  • Parallel Option for single DC motor
  • Motor Load Feedback available
  • Full Protection & Diagnostics
  • Tiny of QFN 3*3 with 20 pins

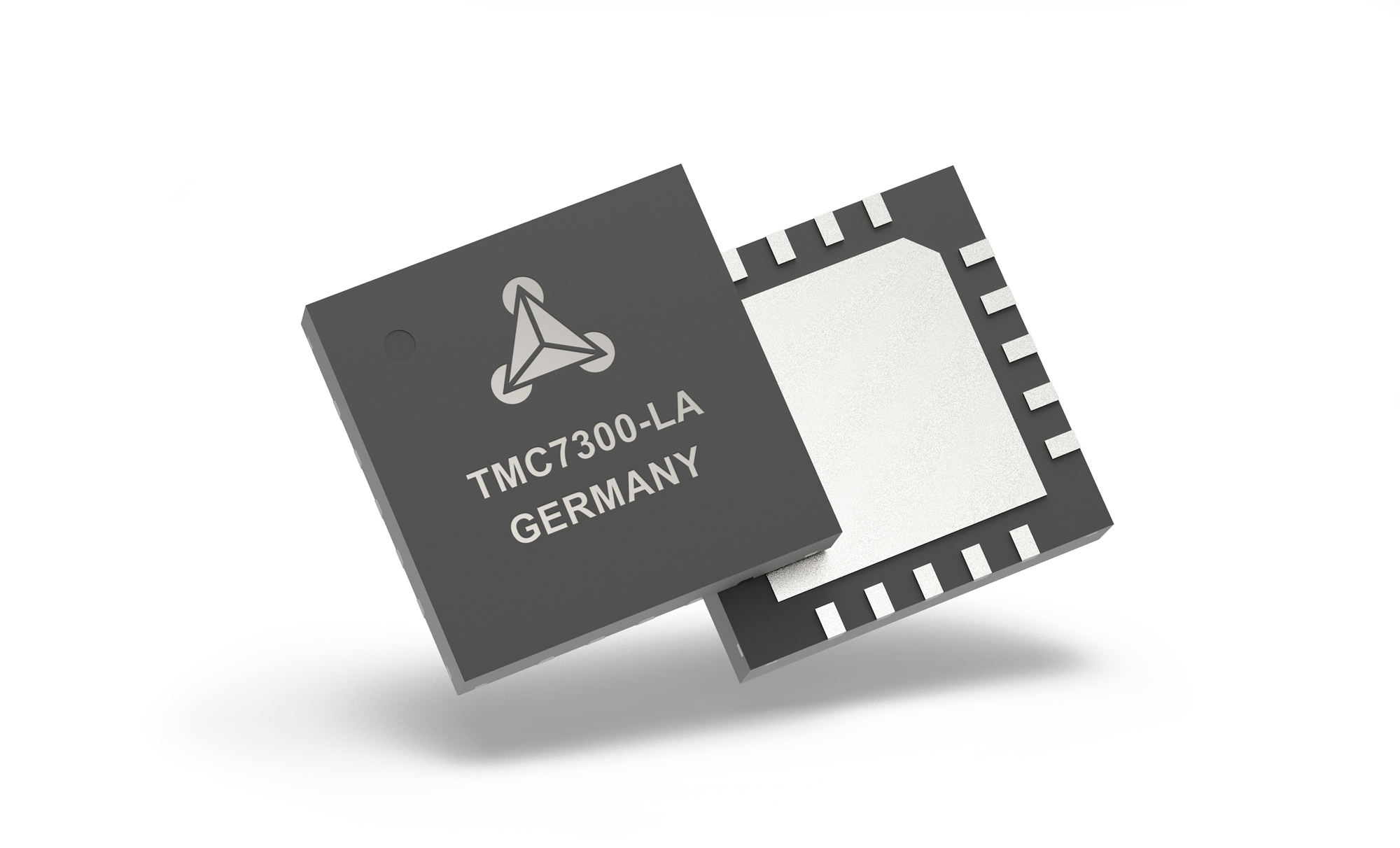

TMC7300
Low voltage DC motor driver for one or two motors, up to 2A, UART torque control.
tmc7300_block_diagramm tmc7300-la pinning_7300
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

デバイス・ドライバ 1

ツールおよびシミュレーション

設計ツール 1

評価用キット

eval board
schematic 1
TMC7300-BOB

Evaluation Board for TMC7300

今すぐ購入 詳細を表示

機能と利点

  • TMC7300-LA low voltage DC motor driver
  • Supply voltage 2-11V DC
  • 2x DC motors at 1.2A (rms) or 1x DC motor at 2.4A (rms)
  • UART interface for configuration and control with address setting
  • Enable input and diagnosis output
  • Low power standby mode
  • Small size QFN package
  • Board width 1.0", board height 0.8"
  • 2x8 pin 0.1" header rows for pins/connectors
  • 2A, 2 to 11V

製品詳細

The TMC7300 breakout board is a development board with the dedicated TMC7300-LA chip. It is designed to give users the chance to rapidly prototype their applications - making it possible to immediately check how the motor performs with TMC chips while developing the application's software.

eval board
schematic 2
TMC7300-EVAL

Evaluation Board for TMC7300

今すぐ購入 詳細を表示

機能と利点

  • 2 DC motors with up to 2A current
  • Single DC motor with up to 2.4A current
  • Supply Voltage 2V (1.8V) to 11V DC
  • Standby < 50nA typical current draw
  • UART for advanced configuration and control
  • Parallel operation for single DC motor
  • Motor load feedback
  • Full protection and diagnostics
  • 2A, 2 to 11V

製品詳細

The TMC7300-EVAL allows you to explore all functions of the TMC7300-LA DC motor driver IC.

The TMC7300-EVAL-KIT is a set of one MCU board Landungsbruecke, a Eselsbruecke bridge board and one TMC7300-EVAL driver board. It allows for a quick and simple start within only minutes to make your motor turning, while still providing full access to all registers and full functionality and diagnostics.

For diagnosis, all signals between MCU and TMC7300 are accessible with probes on the bridge board. TMC7300-EVAL can be used with or without the Landungsbruecke MCU board. .

All you need to get started is a power supply and ADI Trinamic's free and easy to use TMCL-IDE. This graphical user interface allows quick setup and supports the use of commands in direct mode, monitors real-time behavior visualized in graphs, and logs and stores data. All settings can simply be exported for your own firmware project.

More about the TMCL-IDE

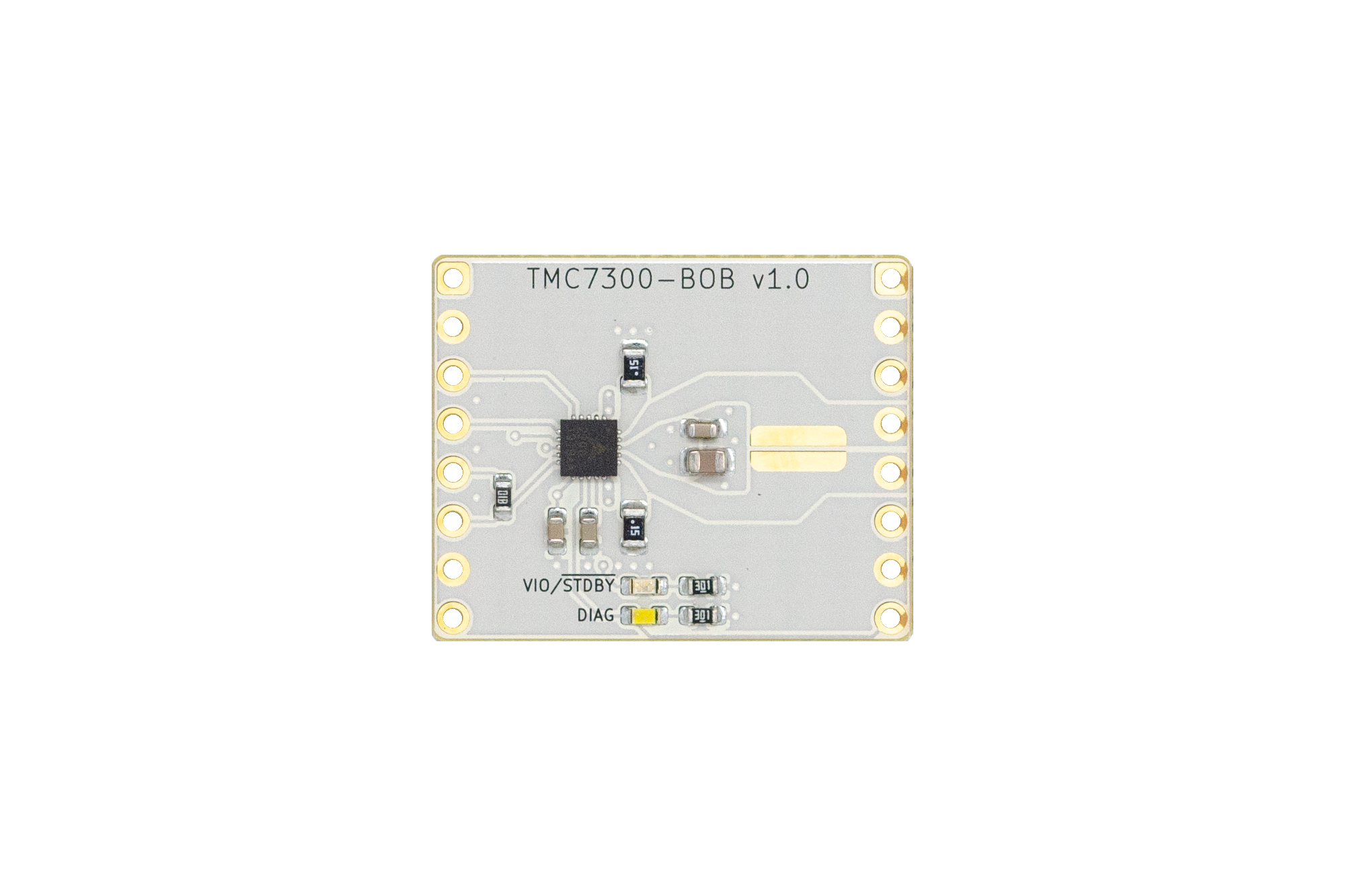

TMC7300-BOB
Evaluation Board for TMC7300
tmc7300-bob

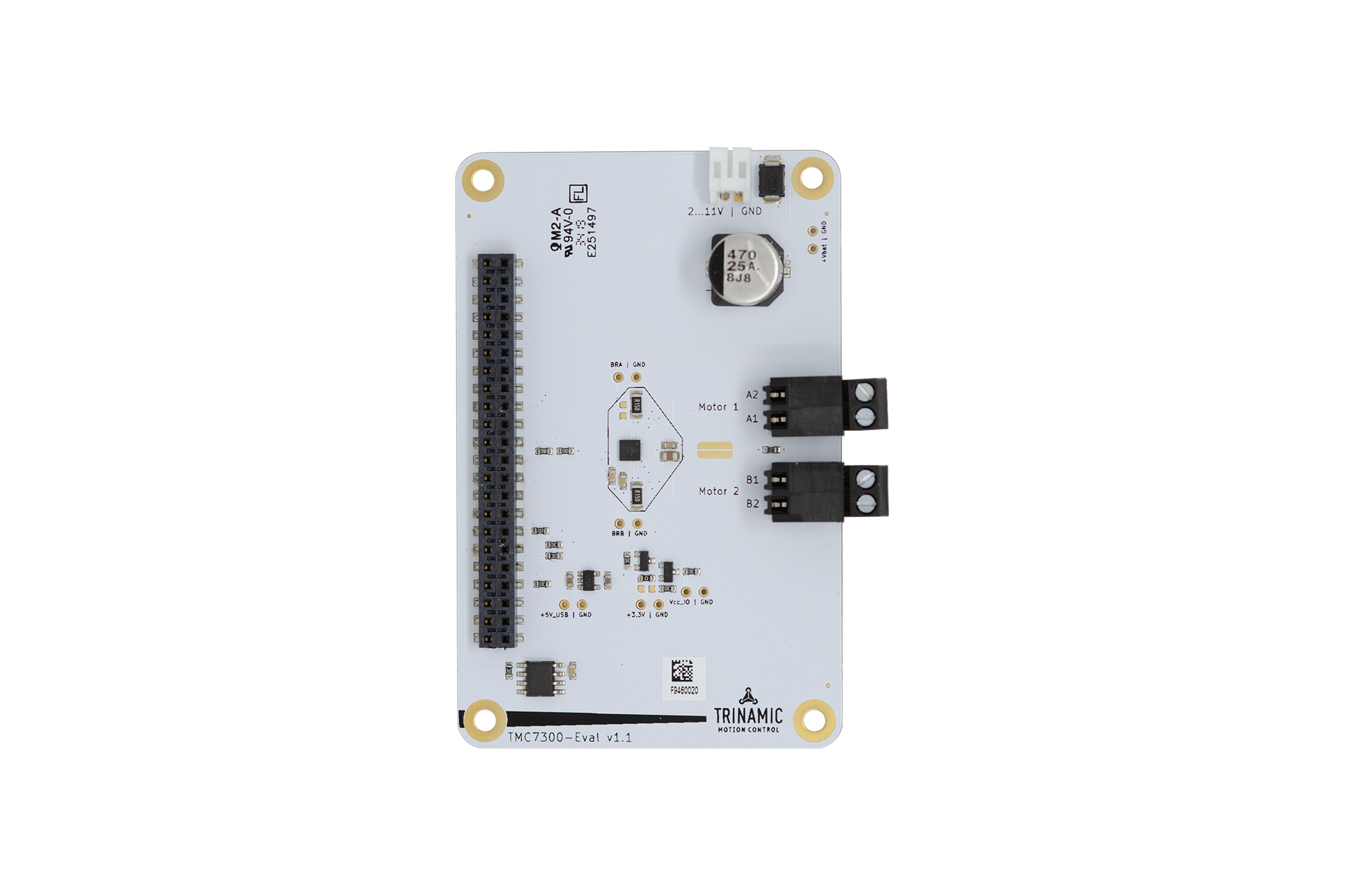

TMC7300-EVAL
Evaluation Board for TMC7300
tmc7300-eval
