LTC9103

新規設計に推奨

8チャンネルIEEE802.3bt（PoE 2）PSEアナログ・コントローラ

データシート (Rev. 0)

製品セレクション・テーブル

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.14

Viewing:

製品の詳細

完全準拠のIEEE 802.3btタイプ3/4 PSE
完全準拠のIEEE 802.3atタイプ2 PSE
LTC4291-1/LTC4292とのソフトウェア互換性
最大48個のPSEポート（ポートあたり1個の電源チャンネル）
最大24個のPSEポート（ポートあたり2個の電源チャンネル）
ECCで保護されたeFlashおよびデータRAM
チャンネルあたりの低消費電力
- 100mΩ感度の抵抗
- 30mΩまたは低MOSFET R_DS(ON)
チップセットによる絶縁
- Optosと3.3V絶縁電源を不要に

非常に信頼性の高いマルチポイントPD検出
- 接続チェックが単一シグネチャとデュアル・シグネチャのPDを区別
連続的なポート毎の電源および電流のモニタリング
1MHz I²C互換シリアル制御インターフェース
ピンまたはI²CプログラマブルPD電力
24ピン4mm × 4mm（LTC9101-1）および64ピン7mm × 11mm（LTC9102/LTC9103）QFNパッケージを採用

製品モデル: 2
1Ku当たりの価格: 最低価格：$5.14

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

製品モデル	ピン／パッケージ図	資料	CADシンボル、フットプリント、および3Dモデル
LTC9103AUKJ#PBF	64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTC9103AUKJ#TRPBF	64-Lead QFN (7mm x 11mm x 0.75mm w/ EP)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

これは最新改訂バージョンのデータシートです。

評価用キット

パワー・マネージメントとLED制御の機能を備えた16ポートIEEE 802.3at PSEコントローラLTC9101-3/LTC9103の性能評価

今すぐ購入詳細を表示

製品詳細

EVAL-LTC9101-3は、自律パワー・マネージメント機能とポートLED用のシリアルLEDドライバを備えた16チャンネル、IEEE 802.3at準拠の給電デバイス（PSE）です。EVAL-LTC9101-3には、EVAL-LTC9101-3-AZドーター・カード、EVAL-LTC9101-3-MBAZマザーボードが含まれており、LTC9101-3およびLTC9103 PSEプラットフォーム・チップセットを備えています。

EVAL-LTC9101-3では、単一のLTC9101-3デジタル・コントローラが最大2つのLTC9103（8チャンネルのアナログ・コントローラ）と接続して、合計16個のパワー・チャンネルを提供します。最大16個のIEEE 802.3af/at/bt受電デバイス（PD）をEVAL-LTC9101-3に接続し、単一の電源を使用してこのシステムから電力を供給できます。

LTC9101-3とLTC9103は独自の絶縁型データ・インターフェースを使用しているため、LTC9101-3はホスト・コントローラと同じロジック電源を共有できます。このため、追加の3.3V絶縁電源は必要ありません。EVAL-LTC9101-3は、パワー・マネージメントやポートLEDのフラッシュ設定を含め、ホスト・コントローラなしで完全に自律的に動作します。フォルト・コードなど最大16ポートのPoEステータスが、ポート・ステータスLEDとフォルトLEDからすぐに確認できます。これは、シリアルLEDドライバを使用してLTC9101-3によって駆動されます。電源過負荷表示LEDは、システムの電力消費が電力バジェットに近づくと警告を出し、ポート電力を拒否するか無効にするかを示します。

資料

EVAL-LTC9101-3 - Schematic
739.67 K

EVAL-LTC9101-3 - Design Files
10.03 M

UG-2132: Evaluating the LTC9101-3/LTC9103 16-Port, IEEE 802.3at PSE Controller with Power Management and LED Control (Rev.0)
1.03 M

DC3159AおよびDC3017A LTC9101-1/LTC9102/LTC9103 24ポート、4ペアIEEE 802.3bt PSE

今すぐ購入詳細を表示

製品詳細

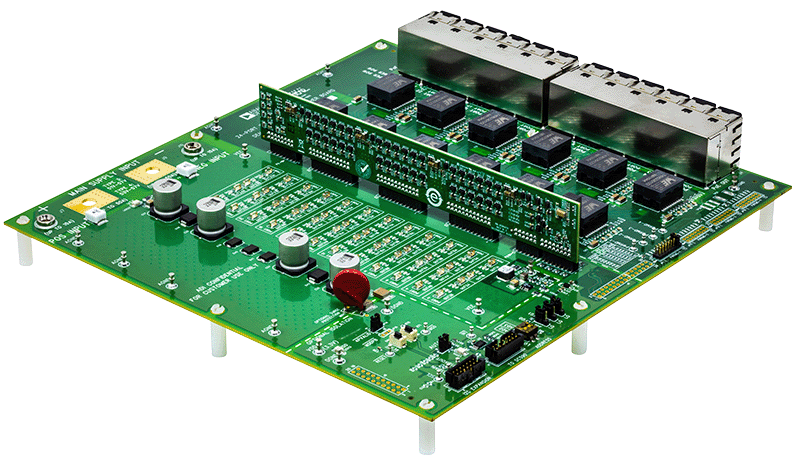

デモ・キット3160A-KITは、イーサネット・アライアンスGen 2 PoE認定、IEEE 802.3at/bt準拠の24ポート給電デバイス（PSE）で、DC3159Aドーター・カード（48チャンネル）およびDC3017Aマザーボード（24、4ペア・ポート）で構成されています。DC3160A-KITには、LTC9101-1/LTC9102/LTC9103 PSEプラットフォーム・チップセットが使用されています。

DC3160A-KITでは、1個のLTC9101-1デジタル・コントローラが最大4個のアナログ・コントローラに接続されます。DC3159A-Aドーター・カードではLTC9102 12チャンネル・アナログ・コントローラが4個使用され、合計48のパワー・チャンネルがあります。DC3159A-Bドーター・カードでは、LTC9102 12チャンネル・アナログ・コントローラが2個と、LTC9103 8チャンネル・アナログ・コントローラが2個使用され、合計40のパワー・チャンネルがあります。DC3160A-KITには最大24個のIEEE 802.3af、IEEE 802.3at、またはIEEE 802.3bt受電デバイス（PD）を接続でき、このシステムから単電源を使用してこれらのデバイスに給電できます。

LTC9101-1、LTC9102、およびLTC9103は独自の絶縁型データ・インターフェースを備え、LTC9101-1をホスト・コントローラのI²Cインターフェースに直接接続できるため、コストのかかるフォトカプラや追加の3.3V電源は不要です。DC3160A-KITは、ホスト・コントローラなしで、またはI²CインターフェースにDC590を使用して、完全に自律的に動作できます。

サージ保護デバイスを内蔵しており、設計により堅牢なサージ保護が提供されています。インジケータLEDによって、最大48のパワー・チャンネルのステータスが表示されます。オプションの内蔵降圧レギュレータは、VEE電源からデジタル回路に3.3Vを供給します。デモ・マニュアルには、自動モードのクイック・スタート手順とDC3160A-KITの概要が記載されています。

この回路ボードの設計ファイルも提供されています。
