AD2438

新規設計に推奨

A2B（オートモーティブ・オーディオ・バス）トランシーバー

データシート (Rev. Sp0) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
価格は未定
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

A2Bバスの機能

  • ライン・トポロジ
    • 単一メイン・ノード、最大16の下位ノード
    • ノード間は最大15m、ケーブル全長は最大80m
  • 遠距離通信
    • 同期データ
      • マルチチャンネルI2S/TDM - I2S/TDM
      • クロック同期、すべてのノードで位相をアライン
      • 低遅延の下位ノード間通信
    • 制御およびステータス情報I2C - I2C
    • 遠距離GPIO
  • バス電源またはローカル電源下位ノード
  • SigmaStudio+グラフィカル・ソフトウェア・ツールを使用して設定可能
  • オートモーティブ・アプリケーション向けのAEC-Q100認証を取得

ベースラインA2Bトランシーバーの機能

  • A2Bメイン・ノードまたは最下位ノードとして設定可能
  • I2Cインターフェースを介してプログラム可能
  • 8ビット～32ビットのマルチチャンネルI2S/TDMインターフェース
    • I2S/TDM/PDMプログラマブル・データ・レート
  • I2Cメールボックス
  • メイン・ノードまたは下位ノードの高ダイナミック・レンジ・マイクロフォン4個向けのPDM入力
  • 最大4個のPDMマイクロフォンを使用したノードでのI2S/TDMデータの受信をサポート
  • トランシーバーごとに一意のIDレジスタ
  • クロスオーバーまたは直線ケーブルをサポート
  • EMC性能を最適化するプログラマブル設定

AD2430/AD2438トランシーバーの機能強化

  • 内蔵ライン・パワー・スイッチによるケーブル診断
  • ローカル電源から給電する下位ノード用に低電圧入力（LVI）モードのVINでの3.3Vの入力に対応
  • 専用のハードウェア・リセット・ピン
  • I2S/TDMクロスバー・スイッチ
    • Tx/Rx TDMチャンネル・データとA2Bスロットの柔軟なマッピング
  • I2C高速モード・プラス（1MHz）に対応
  • 4個のPWM出力を使用したキャビン内LED制御に対応
  • ピン・マッピングの設定が可能な8本のGPIOピン
AD2438
A2B（オートモーティブ・オーディオ・バス）トランシーバー

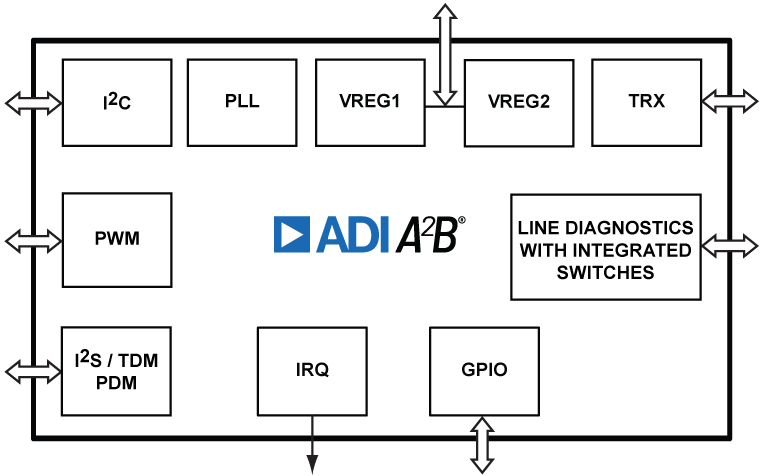

AD2430/AD2438 Functional Block Diagram
