X波段相控阵平台

可扩展32元件混合波束成形相控阵雷达开发平台

顶部

概览

优势和特点
产品详情

优势和特点

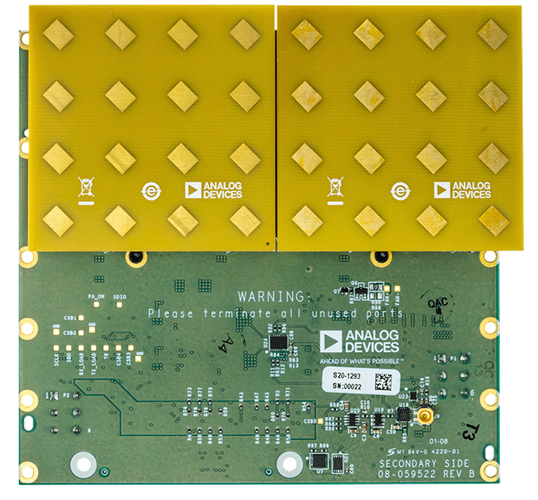

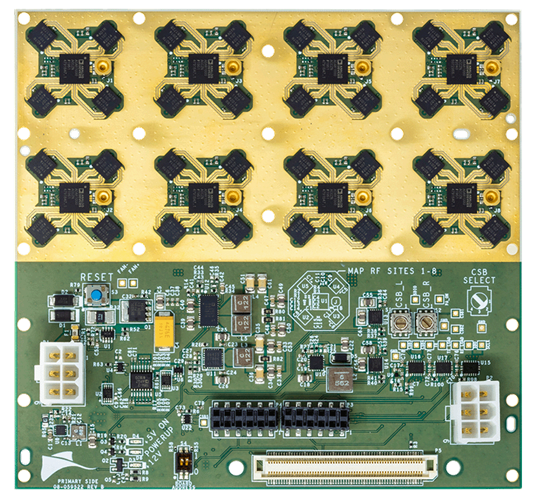

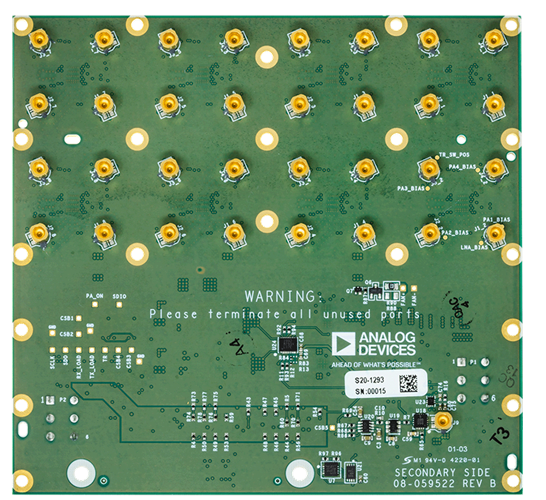

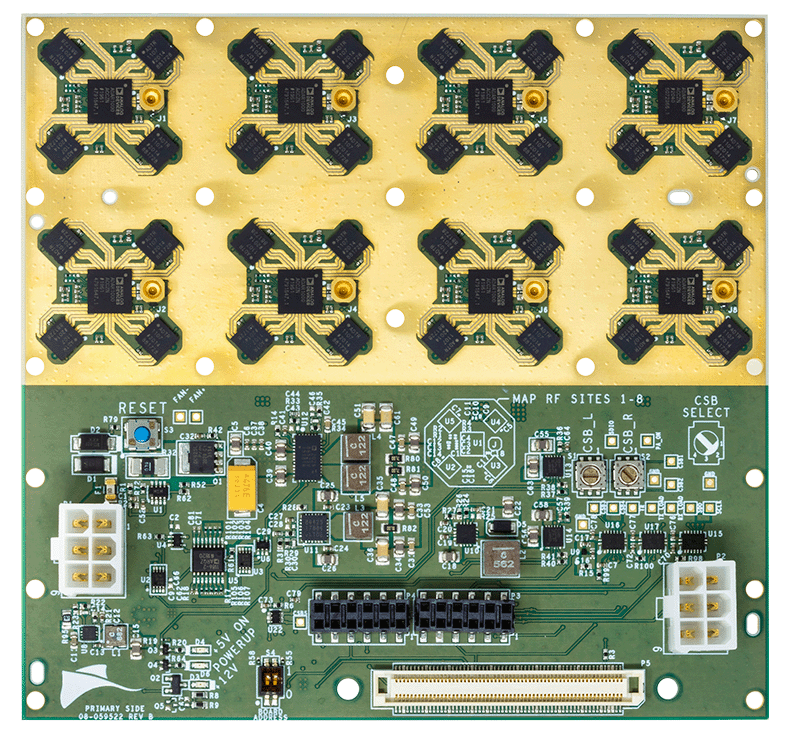

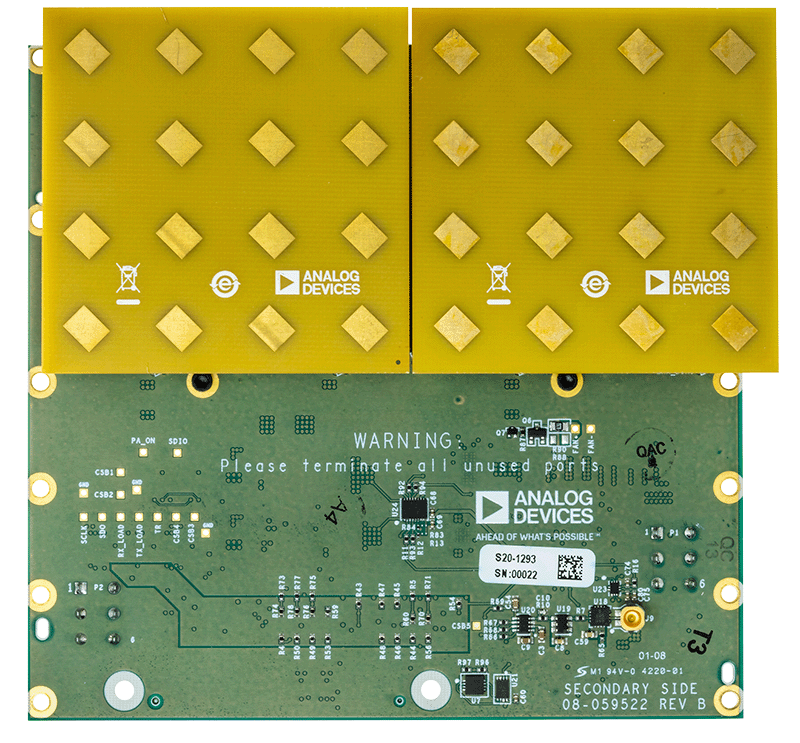

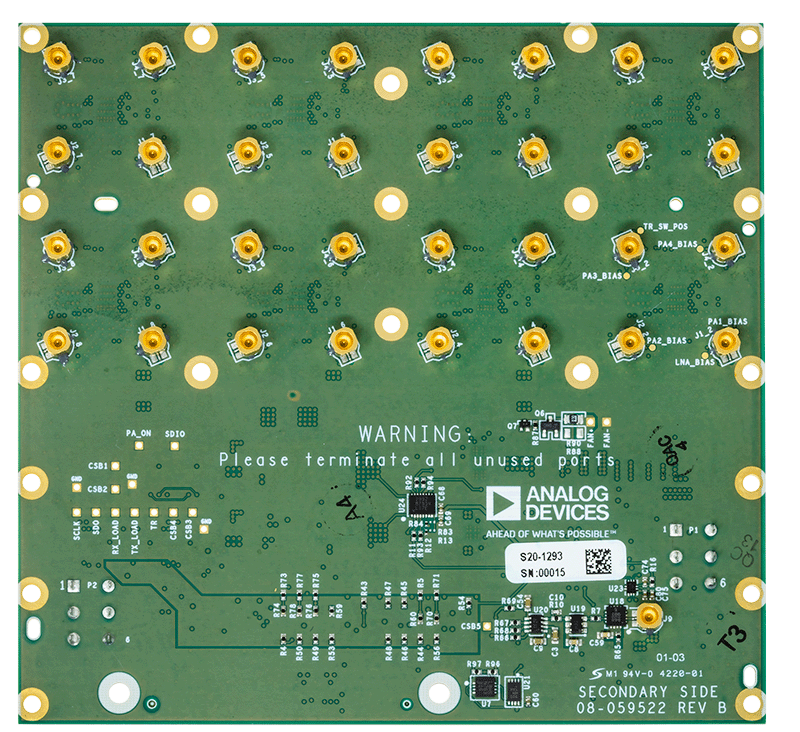

Stingray X/Ku相控阵原型制作板

32通道模拟相控阵原型制作平台
8个ADAR1000模拟相控阵波束成形IC
32个ADTR发射/接收IC
RF输入、RF输出设计
每个BFIC都配有单个RFIO
10 GHz格点间距
用于校准的独立RF检波器/ADC组合
用于编程的PMOD和SDP连接器
单个12V电源适配器（随附）提供片上电源调节

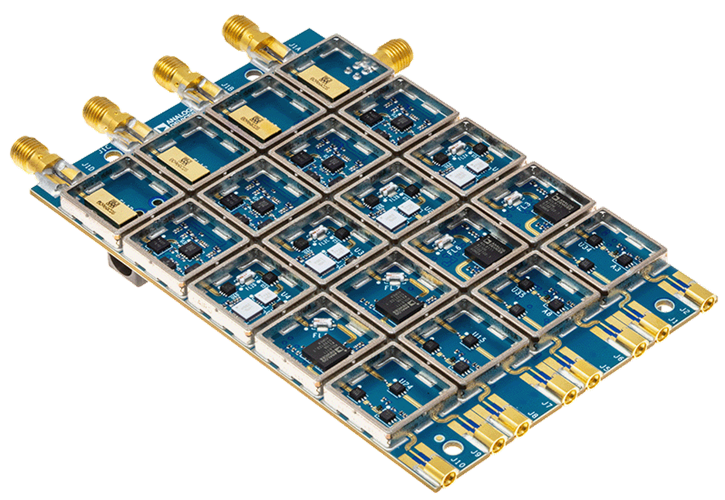

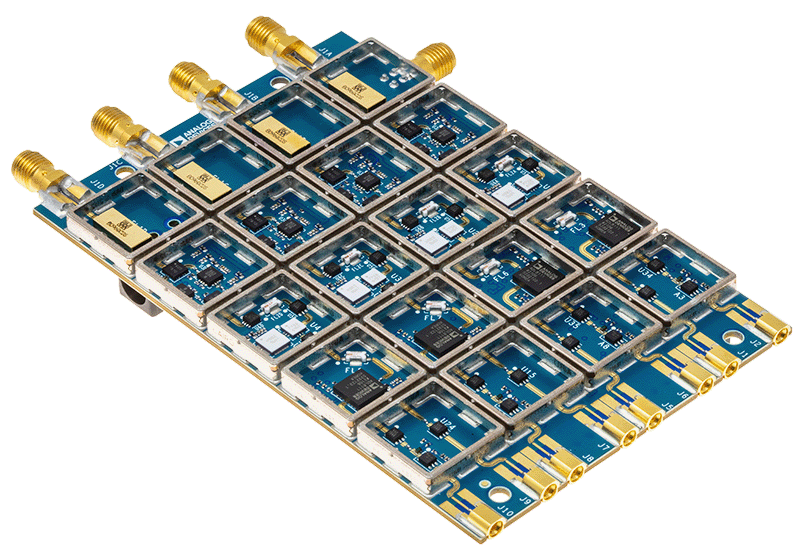

XUD1A X/C波段上/下变频器

X波段(RF)转C波段(IF)波段上/下变频器
4个TX/RX RF输入/输出（通过SMA）
4个TX IF输入（通过SMPM）
4个RX IF输出（通过SMPM）
外部LO或内部PLL选项
用于编程的PMOD连接器
转接板通过PMOD支持SDP和FMC连接器进行编程
单个12V电源适配器（随附）提供片上电源调节

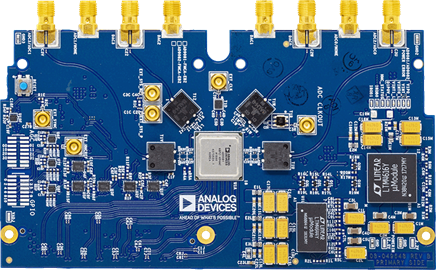

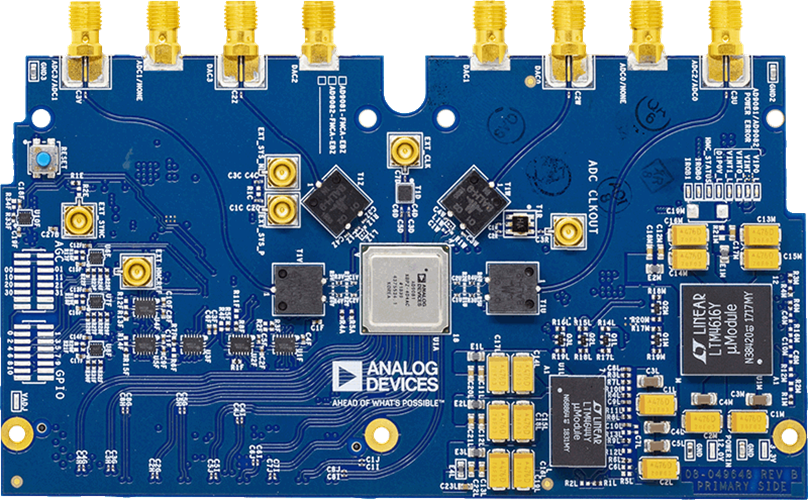

MxFE评估板

与Xilinx ZCU102评估板（不包括）搭配使用
4个RF接收(Rx)通道（8个数字Rx通道）

总计4个12位4GSPS ADC
8个数字下变频器(DDC)，每个包括复数数控振荡器(NCO)
8个可编程有限脉冲响应滤波器(pFIR)

4个RF发射(Tx)通道（8个数字Tx通道）

总计4个16位12GSPS DAC
8个数字上变频器(DUC)，每个包括复数数控振荡器(NCO)

灵活的时钟分配

单个外部500MHz基准电压源提供片上时钟分配
支持外部转换器时钟

ZCU102评估板通过FMC连接器提供板上电源调节

软件特性和优势
简单易用的控制工具和平台接口可简化软件框架开发：

MATLAB系统应用GUI
示例HDL版本，包括JESD204b/JESD204c启动
用于Linux和设备驱动程序的嵌入式软件解决方案

用于ADEF应用的软件参考设计示例，以缩短原型制作时间：

混合波束转向能力
系统相位校准

产品详情

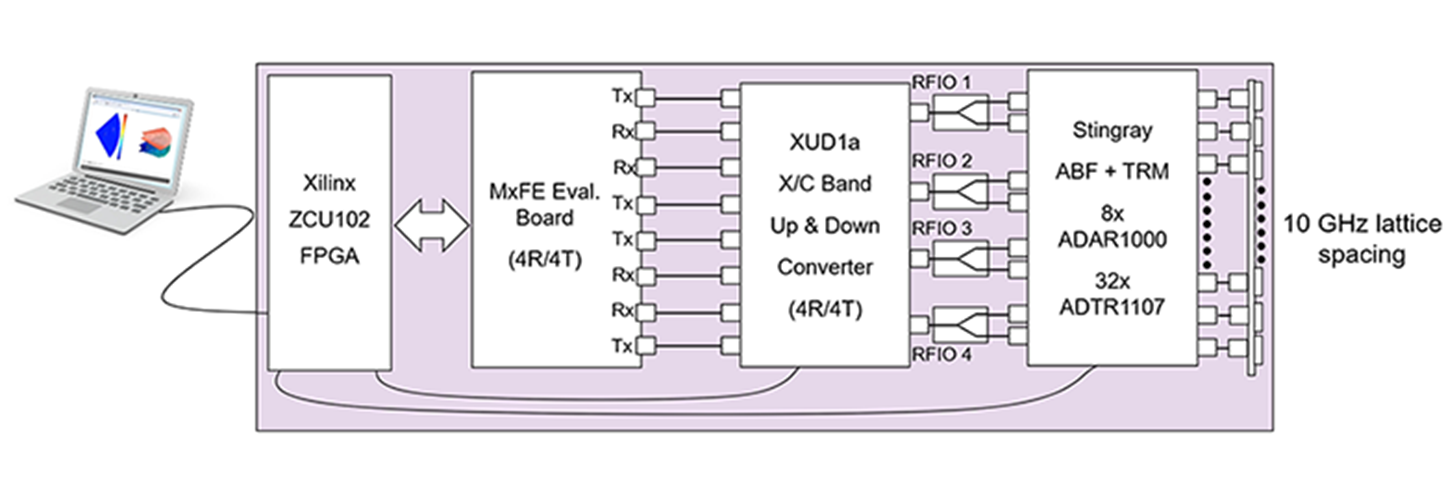

X波段开发平台包含一个MxFE^®软件定义的直接RF采样收发器、X波段转C波段上下变频器和X/Ku波段模拟相控阵原型制作平台。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是X波段32发射/32接收通道混合波束成形相控阵雷达。

X波段开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示混合波束成形相控阵雷达以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx® ZCU102评估板使用，具有Zynq^® UltraScale+^™ MPSoC FPGA并提供参考软件、HDL代码和MATLAB系统级接口软件。

利用该系统可实现以下应用的快速研发上市：
