SCP-ADP150-EVALZ
ADP150 信号链评估板 | 双升压/反相转换器
顶部
概览
产品详情

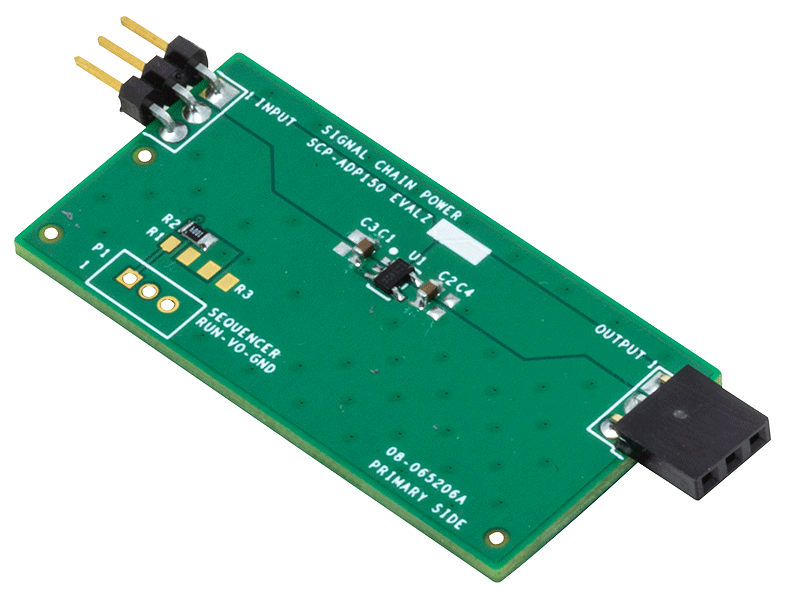

演示电路 SCP-ADP150-EVALZ 具有 ADP150，这是一款超低噪声（9μV）、低压差、线性稳压器，工作电压范围为 2.2V 至 5.5V，并提供高达 150mA 的输出电流。该板上安装了 ADP150AUJZ-3.3-R7 固定电压 IC。
像信号链电源系列中的所有电路板一样，该板可轻松插入其他 SCP 板中，以形成完整的信号链电源系统，从而能够快速评估低功耗信号链。要评估该评估板，需要一些通用的 SCP 硬件，即：
- SCP-INPUT-EVALZ
- SCP-OUTPUT-EVALZ
- SCP-FILTER-EVALZ
- SCP-THRUBRD-EVALZ
- SCP-1X2BKOUT-EVALZ
- SCP-1X5BKOUT-EVALZ
- SCP-5X1-EVALZ
为了正确评估 SCP 系列演示板，您将需要 SCP Configurator 配套软件。SCP Configurator 可以帮助您为您的设计选择正确的电路板和拓扑。
请注意，演示手册并未涵盖关于 ADP150 的操作和配置的重要细节。有关该套件的完整说明，请参考 ADP150 数据手册。
文档
-
SCP-ADP150-EVALZ Schematic2021/1/19PDF29 K
-
SCP-ADP150-EVALZ Demo Manual (Rev. 0)2021/1/19PDF1 M
-
ADP150: Ultralow Noise, 150 mA CMOS Linear Regulator Data Sheet (Rev. E)2020/12/16PDF1M
-
SCP-ADP150-EVALZ - Design Files2021/1/19ZIP2 M
