概览

优势和特点

  • 用于评估MAX86178的便利平台
  • 易于接触测试点
  • 实时监控和绘图
  • 数据记录功能
  • Bluetooth® LE
  • 兼容Windows® 10的GUI软件
  • 便于进行IEC 60601-2-47合规性测试

产品详情

MAX86178评估套件（EV套件）提供平台来评估具有光电容积脉搏波(PPG)、心电图(ECG)和生物阻抗(BioZ)测量功能的MAX86178的功能和特性。该评估套件能够采用灵活的硬件和软件配置，帮助用户快速学习如何配置和优化他们应用中的MAX86178。

MAX86178是一款完整的PPG、ECG和BioZ模拟前端解决方案，由两个光学读出通道、一个单导联ECG通道和一个BioZ通道（支持四极性和双极性电极配置）组成，所有这些通道能同时运行。光学读出通道支持多达6个LED和4个光学二极管输入。BioZ通道支持多种激励模式：方波灌电流/拉电流、正弦波电流、正弦波电压，以及方波电压，可采用多种频率来支持多种BioZ应用。

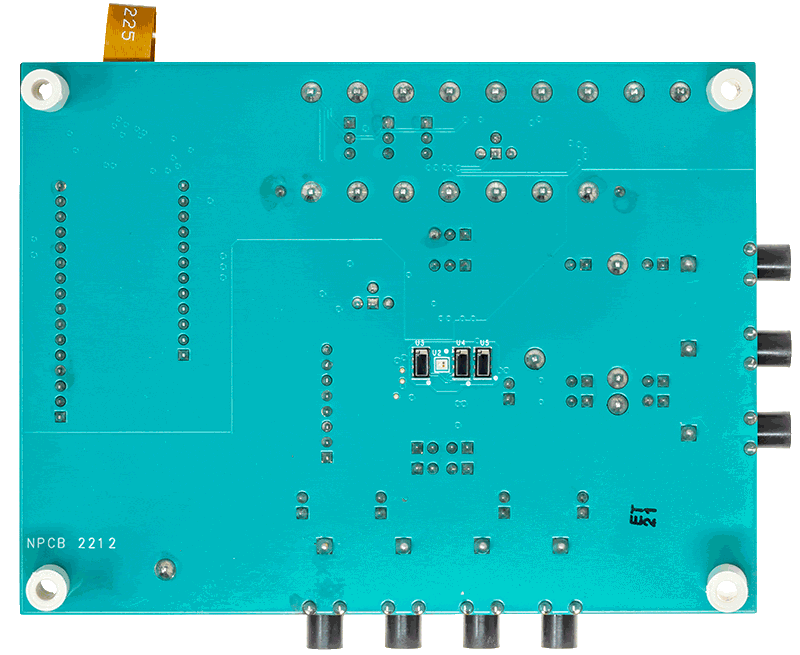

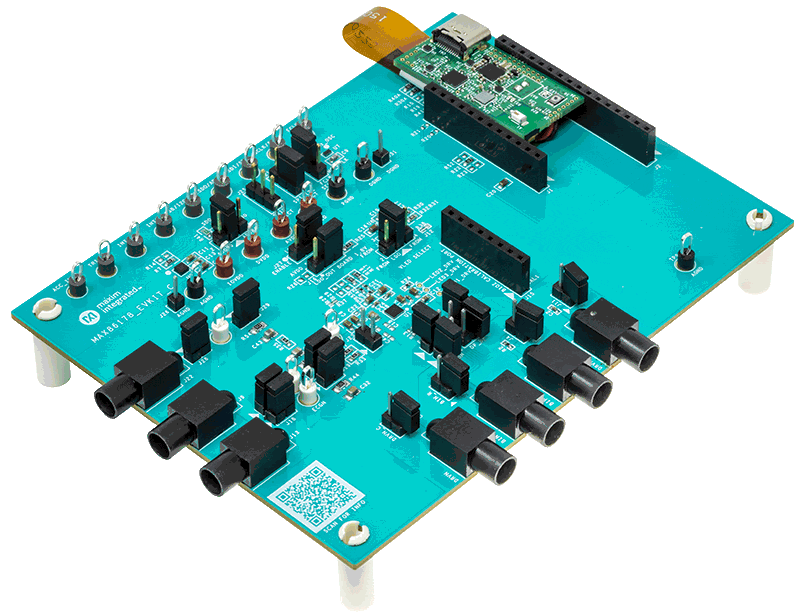

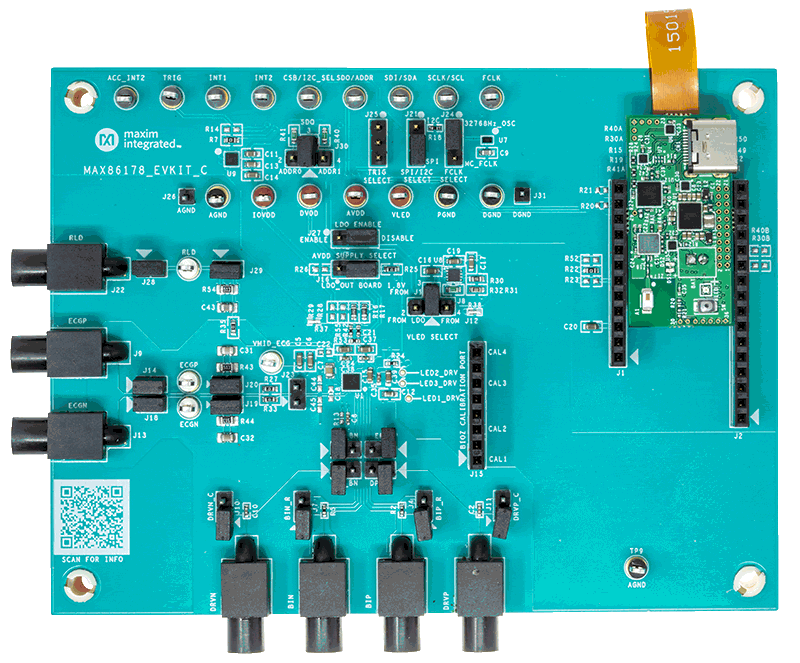

MAX86178评估套件包含两块电路板。MAXSENSORBLE_EVKIT_B是微控制器(MCU)板，MAX86178_EVKIT_C则是包含MAX86178的传感器板。为了使能PPG和ECG测量功能，该传感器板还包含3个LED（红色、绿色和红外光）、3个独立的光电二极管(Vishay VEMD8080)，以及ECG和BioZ通道上的组件配置。该评估套件可以使用USB-C至USB-A电缆连接至PC，由PC供电，或者由LiPo电池供电。该评估套件配备最新固件，但集成MAXDAP-TYPE-C可编程电路板，以防需要更换固件。

应用

  • 便携式心率监护仪
  • 心阻抗图/血液动力学监护仪
  • 脉搏波到达时间(PAT)、脉搏波行进时间(PTT)、脉搏波传播速度(PWV)评估
  • 脉搏血氧仪设备
  • 单频率和多频率生物阻抗分析
  • 智能服装应用
  • 可穿戴式生命体征监护仪

技术与领域

相关产品

包装内含

  • MAXSENSORBLE_EVKIT_B微控制器板
  • MAX86178_EVKIT_C传感器板
  • Cypress USB蓝牙LE加密狗CY5677
  • 105mAh时锂离子电池LP-401230
  • USB-C到USB-A电缆
  • MAXDAP-TYPE-C编程器板
  • Micro-USB B到USB-A电缆
  • 六电极电缆

使用入门

如需完整文档，请填写保密协议(NDA)。要申请获取NDA，请 点击此处。

系统需求

  • MAX86178电动汽车套件
  • Cypress USB蓝牙LE加密狗CY5677
  • USB-C到USB-A电缆
  • 带USB端口的Windows PC
  • 105mAh时锂离子电池LP-401230
  • Microsoft.NET框架4.7.2或更高版本
