用户手册 Rev. 0
1 查看全部

概览

优势和特点

  • 3V 至 80V 输入电压范围
    • 如果使用反向保护 FET，则为 3V 至 75V
  • 3% 精确电流监测
  • 可编程电流限制响应
  • 反向电压/电流保护
  • 失地保护
  • 6% 精确功率限制（输入或输出）
  • 工作温度范围 −40°C 至 +125°C
  • 23 引脚 4.5mm x 5.75mm FC2QFN 封装

产品详情

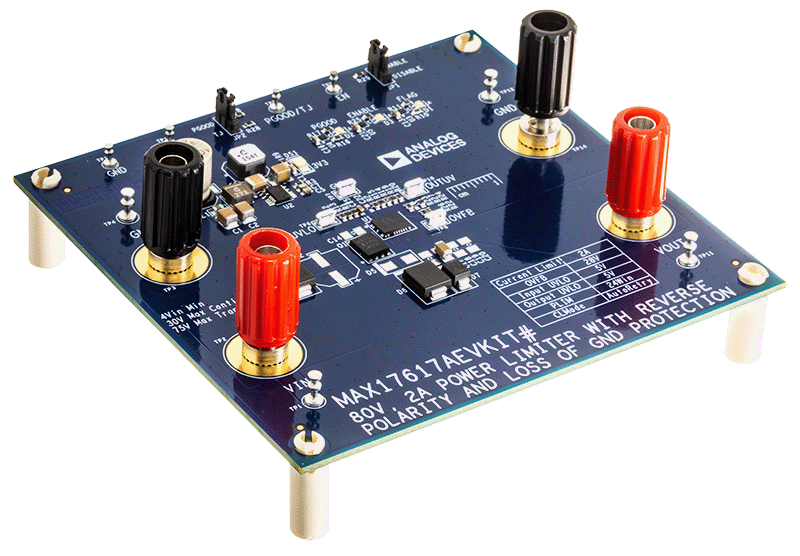

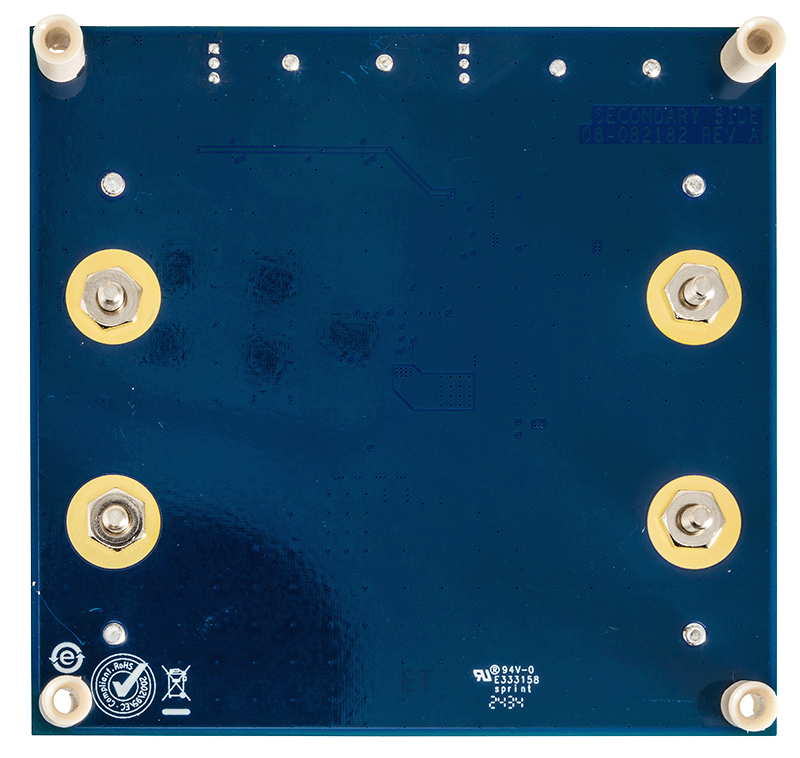

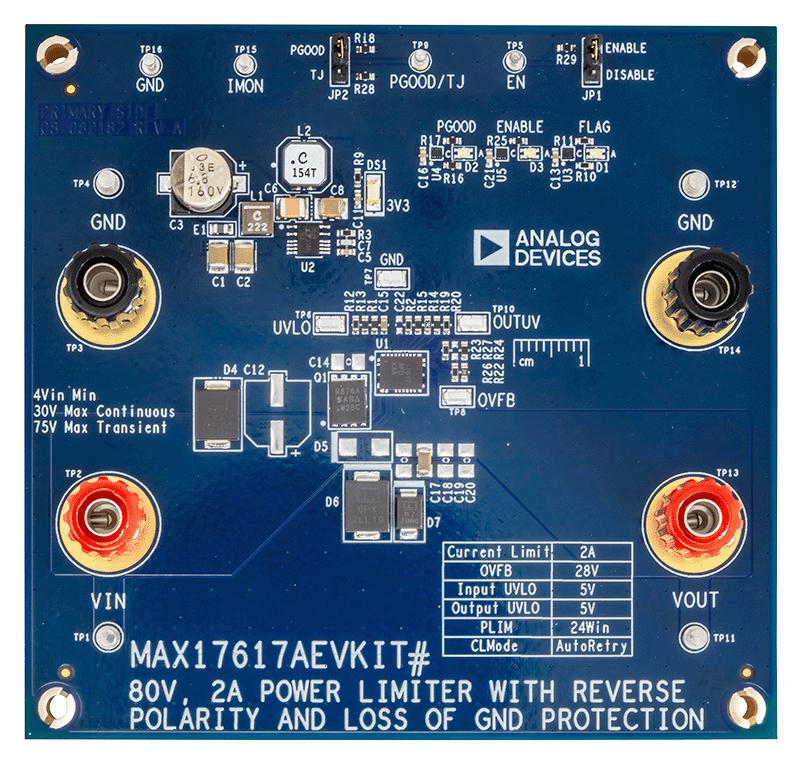

MAX17617AEVKIT# 评估套件 (EV kit) 具有 MAX17617A 电子保险丝 (eFuse)，工作电压为 5V 至 28V，具有 2A 自动重试电流限制。3.3V 降压调节器为上拉电阻和逻辑提供电压，以运行电路板上的指示灯 LED。该板还包括一个额外的外部 N 沟道场效应晶体管 (FET)，用于反向传导保护。

使用入门

所需设备

  • 30V 直流电源，最低电流 2A
  • 可调负载（0A–3A）
  • 数字万用表 (DMMs)

文档

  • 查看全部 (3)
  • 演示板原理图 (1)
  • 用户手册 (1)
  • 评估设计文件 (1)
