EVAL-ADUM4195-1
评估具有固定增益和单端输出的隔离式放大器 ADuM4195-1
顶部
概览
优势和特点
- ADuM4195-1 隔离式放大器采用 SOIC-8 封装
- ADuM6028-5BRIZ 隔离式板载电源
- 通过额外端子可访问隔离式 5V DC
- 两个单独的输入选项：
- 预配置最大 1,000 V DC
- 用户可配置最大 200 V DC
- 输入反极性保护
产品详情

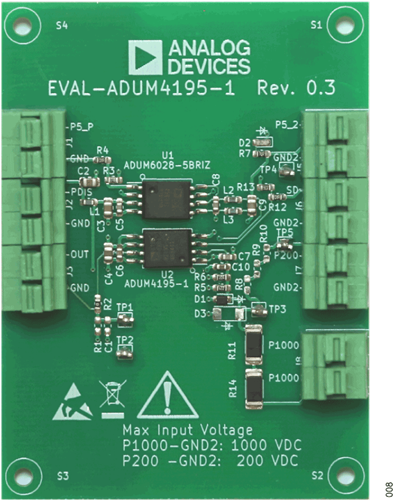

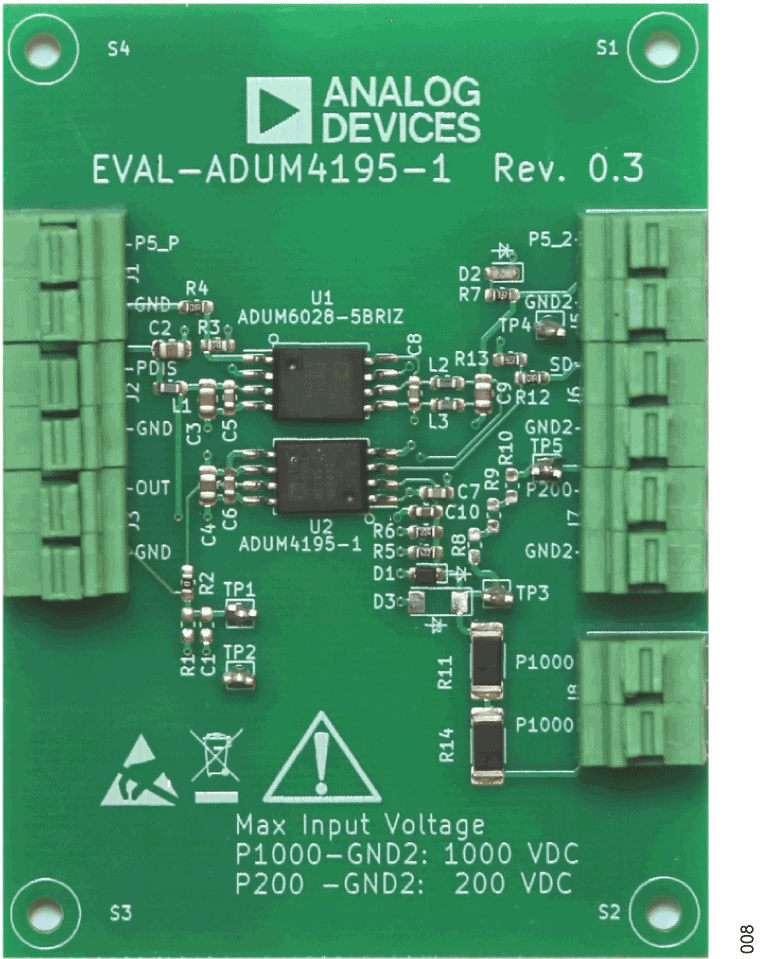

EVAL-ADuM4195-1EBZ 是一款集成了隔离式板载电源的紧凑型隔离式 DC 电压监控板，可方便设置和测试 ADUM4195-1 的性能特性。
在电路板的输入端，提供两种独立的输入：P1000 输入预配置为接受高达 1 kV DC 的电压，而 P200 输入可由用户配置为高达 200 V DC 的电压。利用其他连接器可访问 ADUM4195-1 的隔离式 5V DC 电源和关断 (SD) 输入。
在电路板的输出端可直接访问 ADUM4195-1 的输出（预配置），也可通过添加电阻器和电容器来实现一阶低通滤波。单个 5 V DC 电源足以为电路板的输入和输出端供电，而可选电源禁用 (PDIS) 引脚可用于禁用功耗要求低的应用中的板载电源。
ADuM4195-1 数据手册提供 ADuM4195-1 的完整规格，使用 EVAL-ADuM4195-1EBZ 时必须同时参考用户指南与数据手册。
使用入门
所需设备
- 电源，5 V DC ±10%，50 mA
- 可调直流电压源（0 至 1 kV）
- 2 × DMM，5.5 位
