EVAL-ADuM32XNEBZ
评估ADuM320N/ADuM321N、5.7 kV RMS/3.0 kV RMS双通道数字隔离器
顶部
概览
优势和特点
- 简化ADuM320N/ADuM321N数字隔离器系列的评估
- 未插入U3以便评估其他采用8引脚SOIC_N封装的受支持iCoupler数字隔离器
- 采用小型、简单的配置，经过优化后有助于在试验板/原型制作板上进行快速评估
- 可安装测试点来测量信号
产品详情

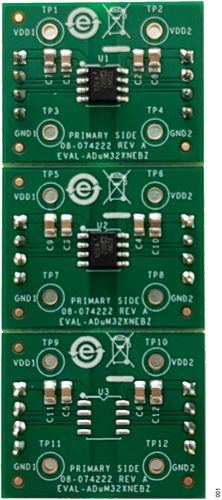

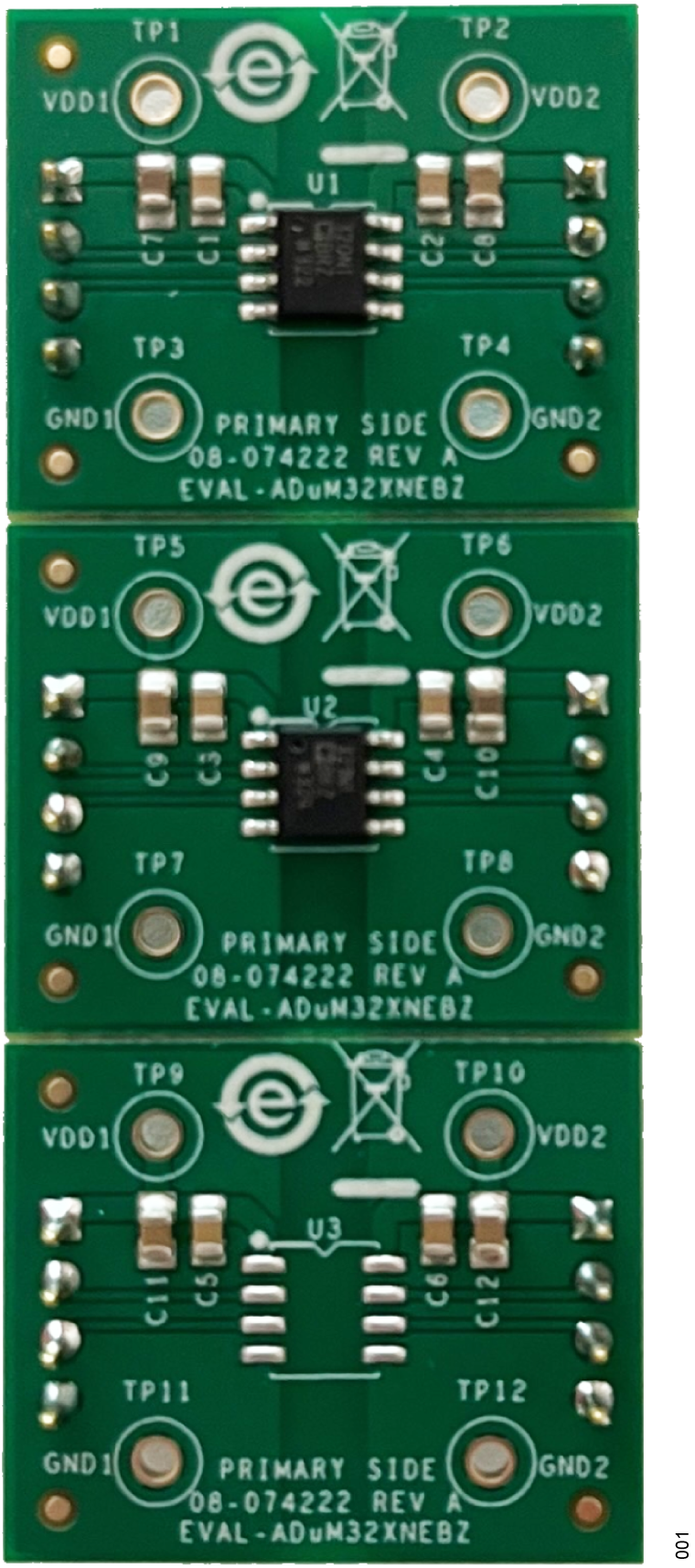

EVAL-ADuM32XNEBZ评估板支持对iCoupler®数字隔离器的3 kV RMS ADuM320N/ADuM321N系列进行经过简化的高效评估。EVAL-ADuM32XNEBZ评估板还支持通过未填充的U3检查多个其他8引脚SOIC_N iCoupler数字隔离器，U3能够为用户提供适用于评估受支持器件的JEDEC标准8引脚SOIC_N焊盘布局和布线。
EVAL-ADuM32XNEBZ评估板在每个元件（U1至U3）之间具有V形凹槽，便于用户将PCB分成多个部分，并在试验板或类似原型制作板上检查他们选择的特定器件，以方便使用。如果U3填充了不同的受支持器件，请参阅相应器件的数据手册。
电源和输入/输出可以直接连接到引脚接头连接器或原型制作板上。
EVAL-ADuM32XNEBZ评估板遵循印刷电路板(PCB)设计实践，隔离栅两侧分别集成接地层。该板没有其他电磁干扰(EMI)或削减噪声的设计特性。
有关被测器件(DUT)的完整规格，请参阅ADI公司的ADuM320N/ADuM321N数据手册。使用EVAL-ADuM32XNEBZ评估板时，必须同时参阅数据手册和用户指南。
使用入门
设备要求
- 示波器
- 信号发生器
- 电源电压：2.25 V至5.5 V
- 面包板/原型制作板
