EVAL-ADUM3195
评估具有可调增益和单端输出的隔离式放大器 ADuM3195
顶部
概览
优势和特点
- ADuM3195 隔离式放大器采用 QSOP-16 封装
- ADuM6028-5BRIZ 隔离式板载电源
- 预配置最大 1000V DC 输入电压
- 可配置为 AC 输入电压
产品详情

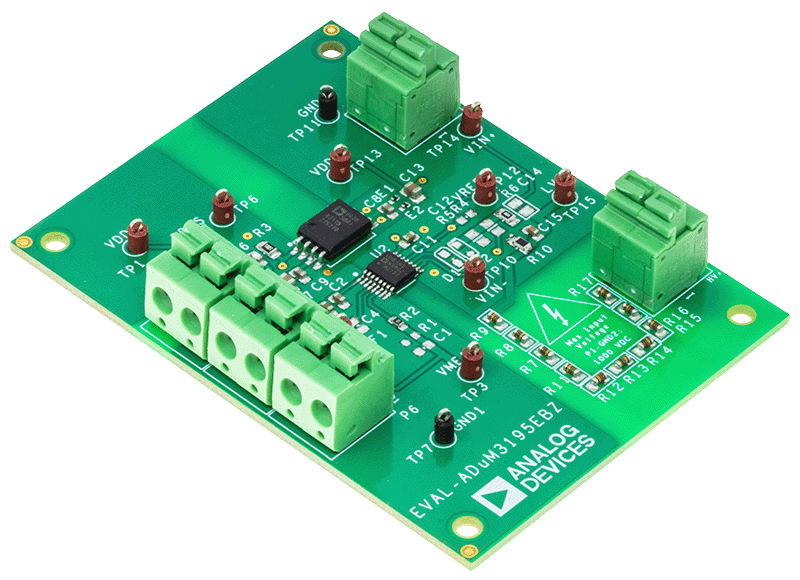

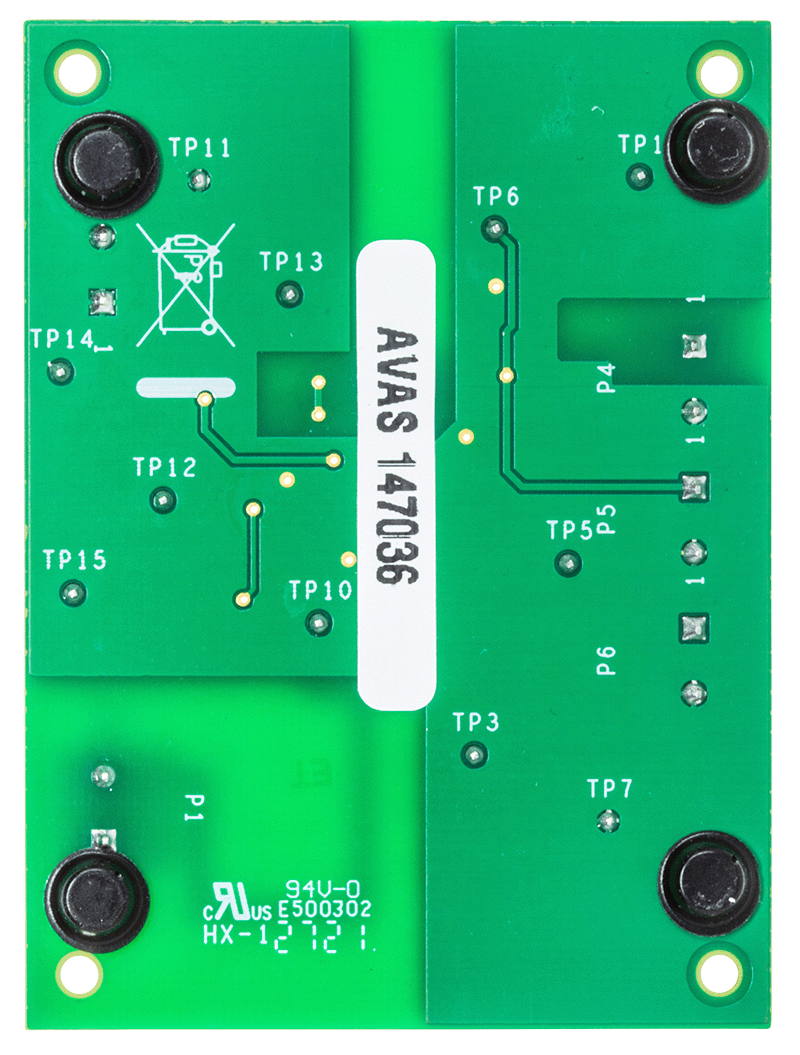

EVAL-ADuM3195EBZ 是一款集成了隔离式板载电源的紧凑型隔离式 DC 和 AC（可配置）电压监控板，可方便设置和测试 ADuM3195 的性能特性。

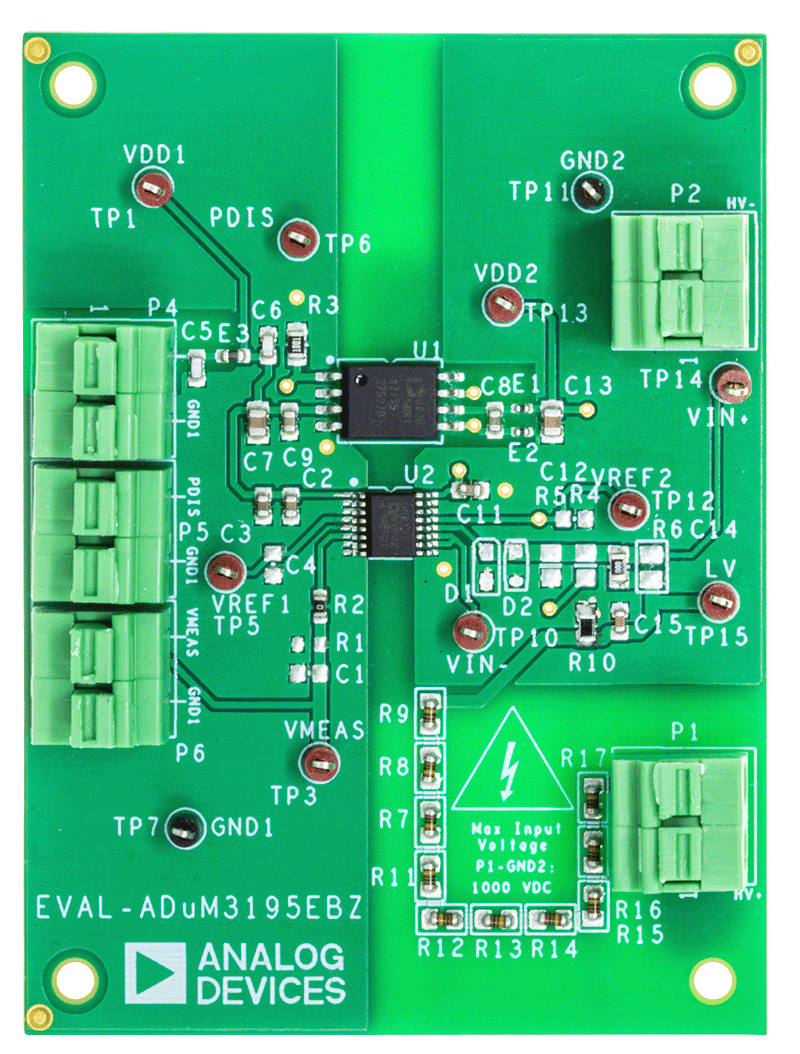

在该监控板的输入端（右侧），高压输入连接器 P1 预配置为可接受最高 1kV 的 DC 电压。输入端的内部运算放大器在电压跟随器配置中进行连接。在电路板的输出端（左侧），在 P6 上可直接访问 ADuM3195 总输出（预配置），也可通过添加电阻器和电容器来实现一阶低通滤波。单个 5V DC 电源足以为电路板的输入和输出端供电，而可选电源禁用 (PDIS) 输入则可用于禁用功耗要求低的应用中的板载隔离式电源。ADuM3195 数据手册中提供了有关该套件的完整详细信息，使用 EVAL-ADuM3195EBZ 时必须参考该数据手册。
使用入门
所需设备
- 电源，5V DC ±10%，50 mA
- 可调直流电压源（0 至 1kV）
- 2 × DMM，5½ 位
