概览

优势和特点

  • 宽输入电压范围：4V 至 40V
  • 跳线可配置 12V、5V 和 3.3V 输出
  • 高达 100mA 的负载电流能力
  • 8μA 空载电源电流
  • 高电平有效，使能输入
  • 用于监控稳压器输出电压的 PGOOD 输出
  • 过载保护
  • 过温保护
  • 经过验证的 PCB 布局
  • 全面装配且经过测试

产品详情

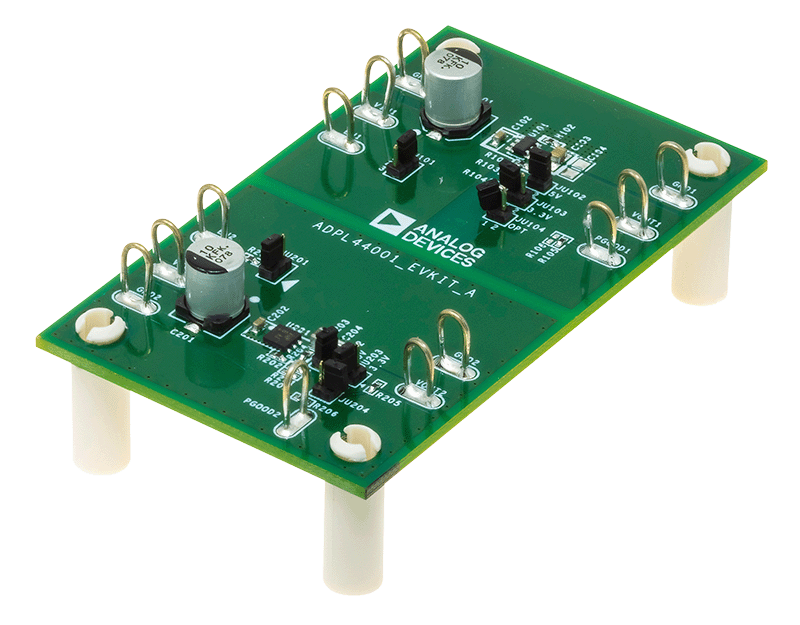

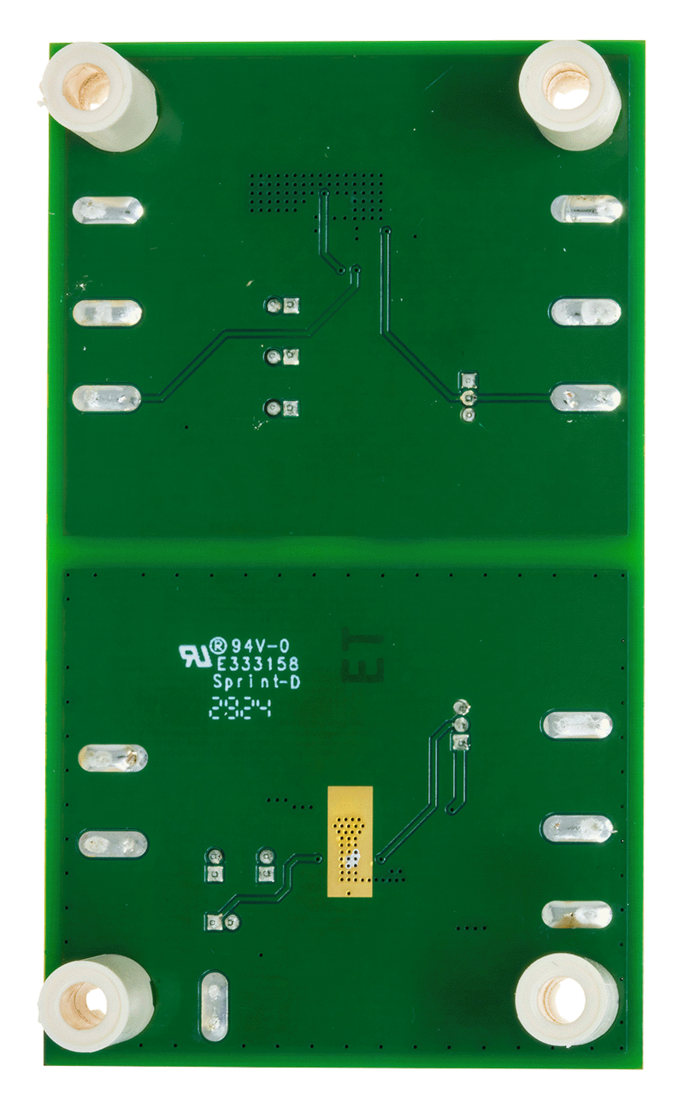

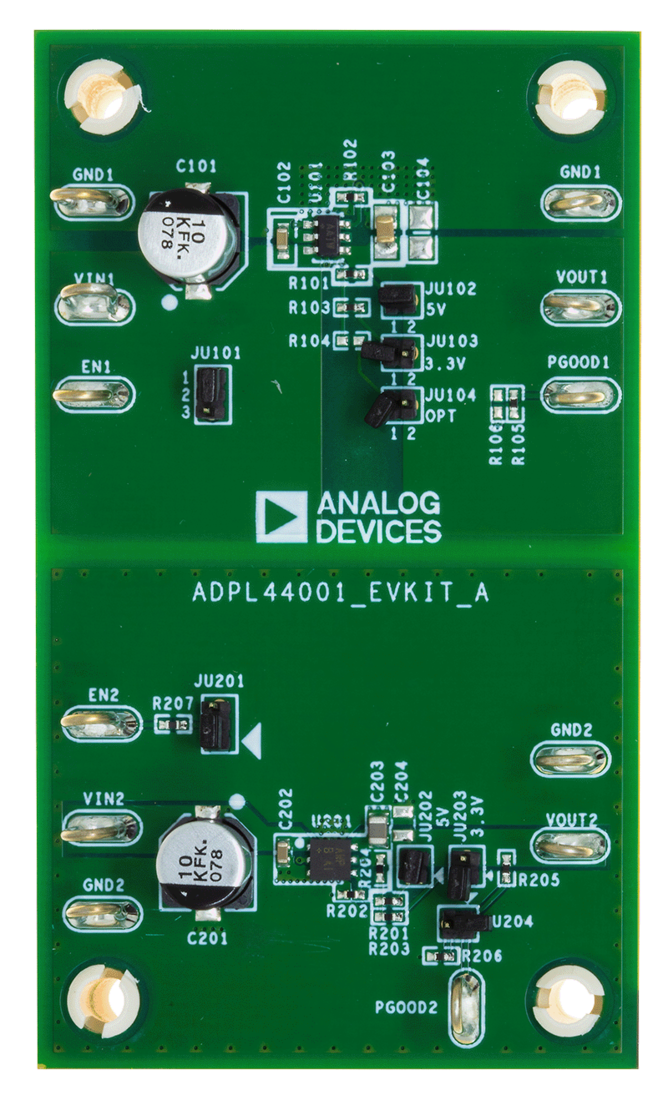

ADPL44001 评估套件 (EV kit) 是完全组装并经过测试的电路板，用于展示 ADPL44001 高压、超低静态电流线性稳压器的性能。评估套件在 4V 至 40V 的宽输入电压范围内工作，并提供高达 100mA 的负载电流。在空载条件下，它仅消耗 8μA 电源电流。该评估套件使用简单，可通过很少的外部元件进行轻松配置。它具有过载电流保护和热关断功能。

该 EV 套件包括两块电路板：一个电路安装有 6 引脚紧凑型 TSOT 封装中的 ADPL44001AZT+。第二块电路安装的是 6 引脚（3mm x 3mm）TDFN 封装的 ADPL44001ATT+。

技术与领域

相关产品

使用入门

所需设备

  • ADPL44001EVKIT# 评估套件
  • 40V、0.2A 直流电源
  • 高达 100mA 的电子负载
  • 数字电压表 (DVM)
