优势和特点

  • AD9148的全功能评估板

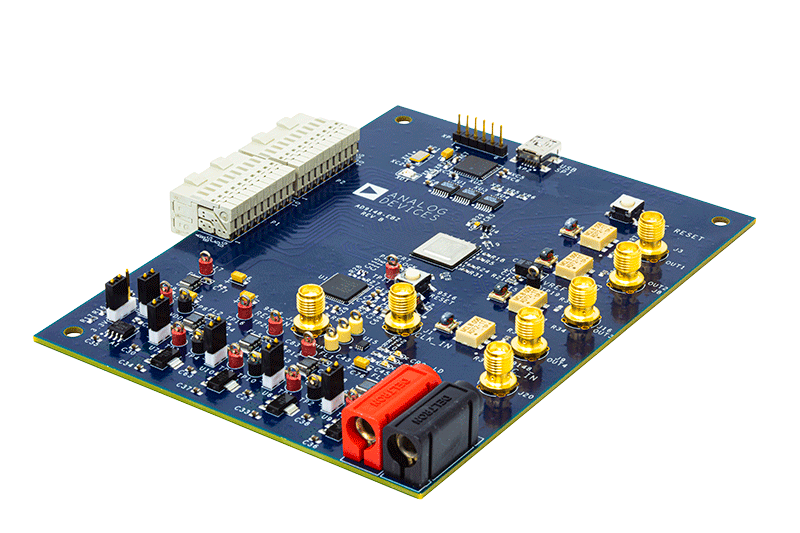

  • AD9148-EBZ包括用于评估所有四个DAC输出的选项

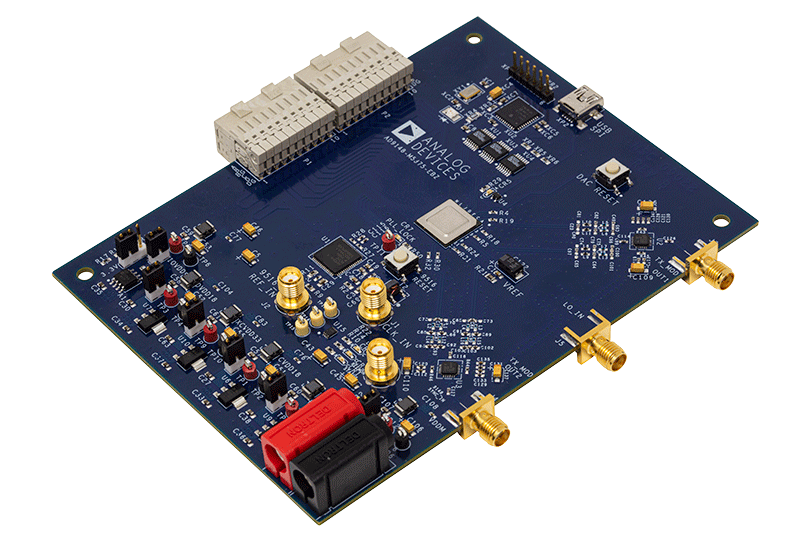

  • AD9148-M5375-EBZ包括用于评估DAC和ADL5375正交调制器的选项
  • 用于配置的USB接口
  • 内部或外部电源调整
  • 板载时钟分配
  • 数据模式发生器和SPI软件接口

产品详情

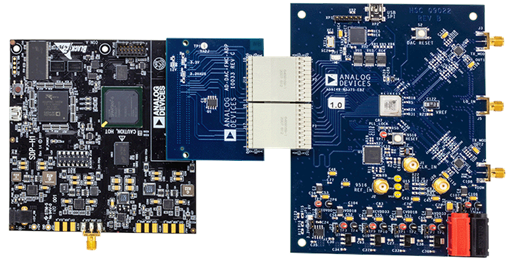

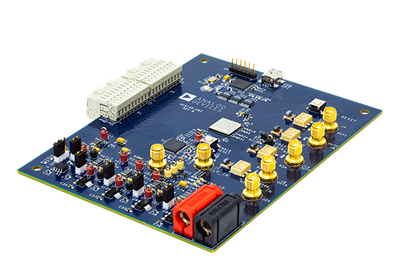

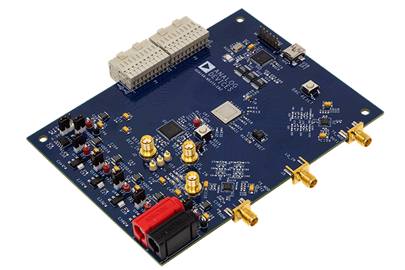

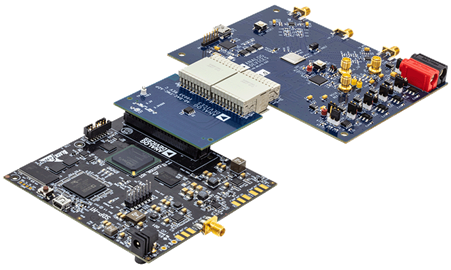

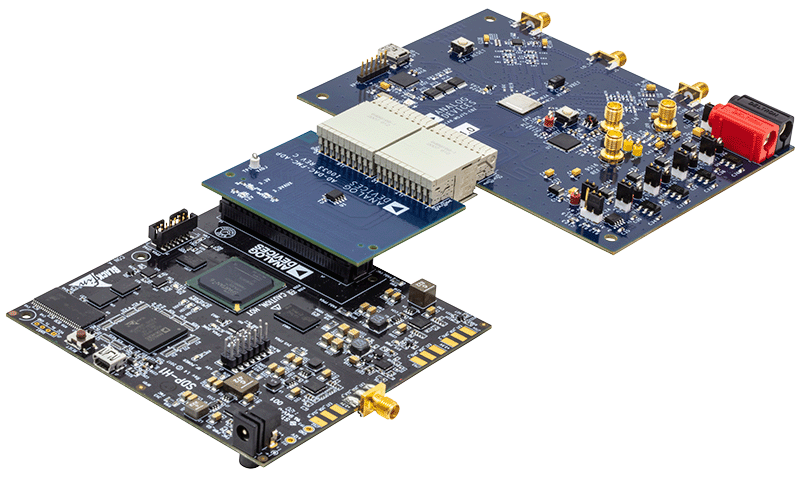

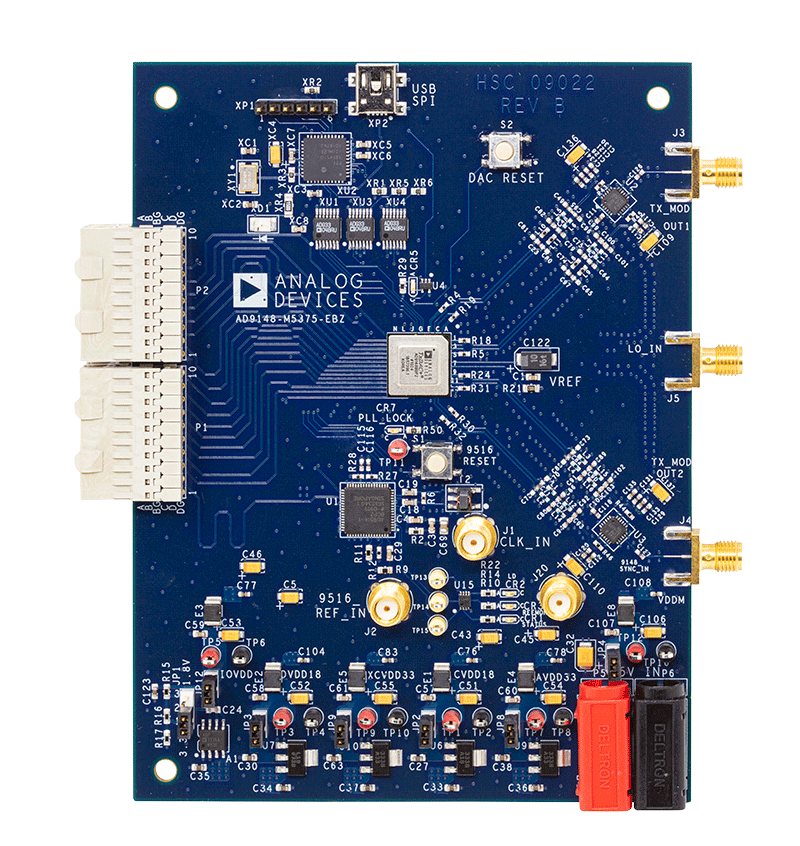

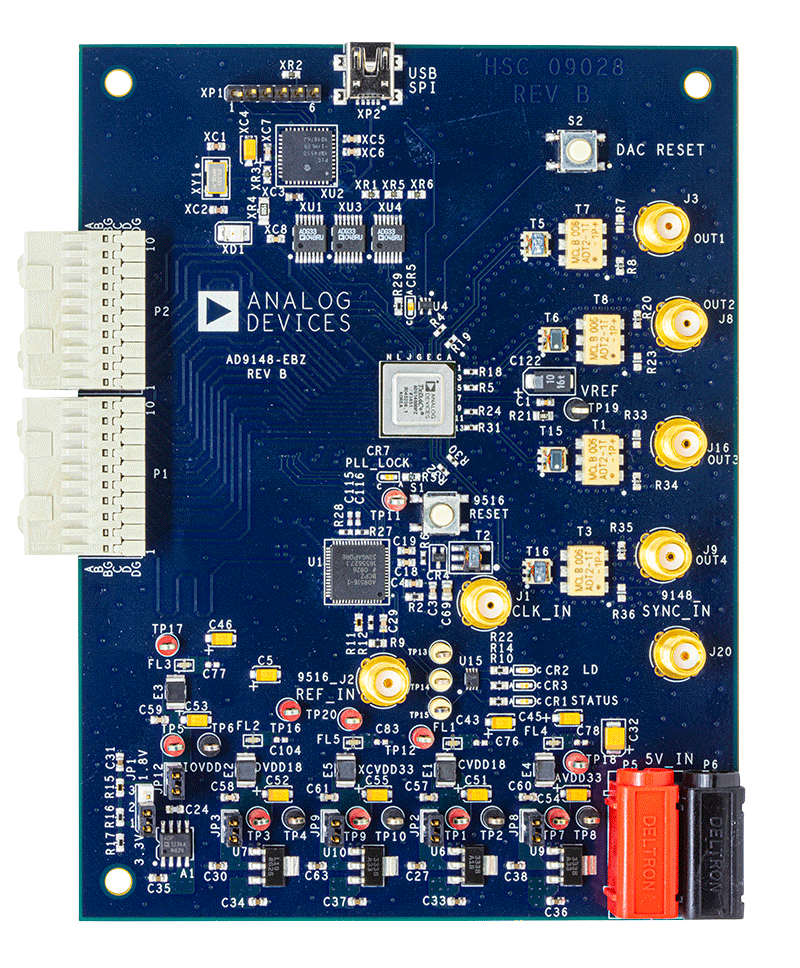

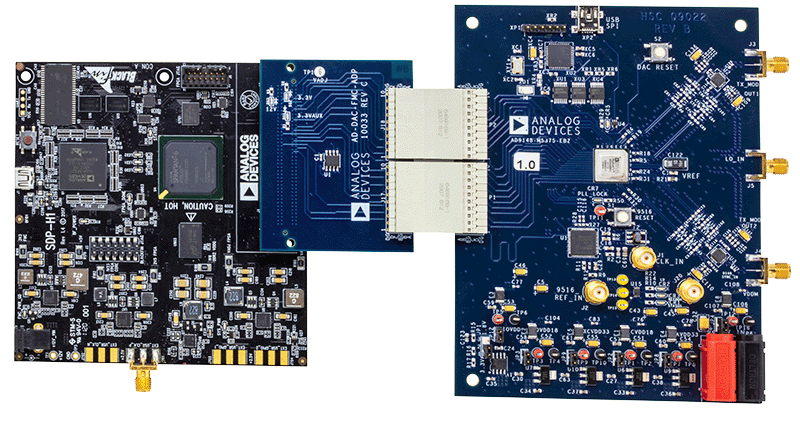

AD9148-EBZ或AD9148-M5375-EBZ连接至数字模式发生器(DPG3)或系统演示平台(SDP-H1)以评估AD9148器件。AD9148-EBZ仅是一款数模转换器(DAC)评估板，AD9148-M5375-EBZ板上集成两个ADL5375调制器。

DAC软件套件包括DPGDownloader和串行外设接口(SPI)应用以控制评估板SPI端口。通过SPI端口，待测器件(DUT)和时钟电路可被编程为其多种工作模式中的任意一种。为了简化子系统评估，AD9516-0时钟分配芯片和两个ADL5375调制器已被应用于AD9148-M5375-EBZ。

有关完整详情，请参见AD9148数据手册，使用AD9148-EBZ或AD9148-M5375-EBZ评估板时，必须同时使用该用户指南与数据手册。

技术与领域

相关产品

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    412 KB
    ACE plug-in for Board.AD9148 1.2023.21200 [5月 26 23]
    The AD9148 ACE Plugin supports the AD9148-EBZ and AD9148-M5375-EBZ evaluation boards. AD9148 is a quad, 16-Bit, 1 Gsps, TxDAC + Digital-to-Analog Converter.
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
