DPG2——数字模式发生器(DPG)高速DAC评估平台
顶部
概览
优势和特点
- CMOS和LVDS电气标准，数据速率最高可达1.2 GSPS x 32位 = 38.4Gbps (LVDS)
- 两个16位通道（CMOS和LVDS模式下）
- 512 MB片上RAM，支持每个通道最高1.34亿样本
- 支持交错式数据流
- 高速矢量下载
产品详情

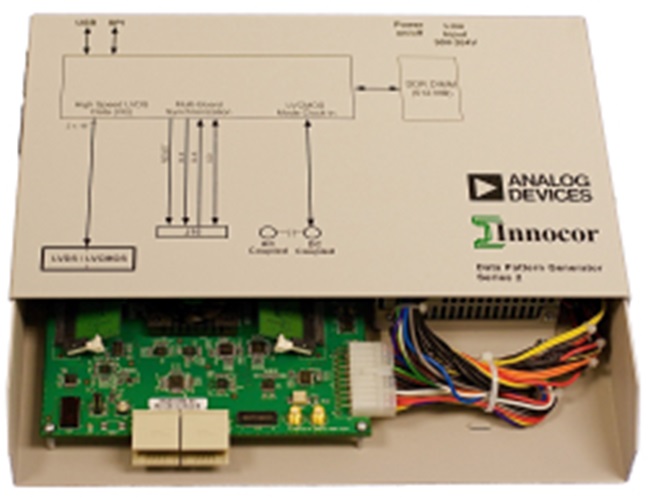

数字模式发生器(DPG)是一种台式仪器，用于将矢量驱动至ADI公司的高速数模转换器中。DPG通过USB与PC相连，用户可以从PC下载矢量至DPG的内部存储器。下载完成后，便可向特定DAC附带的评估板以全速演示该矢量。这种方法允许利用通用或自定义产生的测试数据快速评估DAC。ADI设计销售的模式发生器和高速DAC评估板仅用于在实验室环境中，针对各种终端应用，对ADI高速DAC进行高效、全面的评估。模式发生器和/或高速DAC评估板的任何超出上述范围的应用或使用均不受ADI支持。
使用入门
DAC软件套件：
DAC软件套件含有运行DPG2所需的全部软件。套件中包括：
- DPGDownloader：用于产生简单的矢量，并将保存的矢量下载至DPG2的图形界面。
- VisualAnalog接口：允许在VisualAnalog内直接下载矢量至DPG2。
- Matlab接口：直接从Matlab下载矢量至DPG2。
- LabVIEW接口：在LabVIEW 7和8.5内控制和下载矢量。
- USB驱动程序：带USB接口的DPG2和高速DAC评估板的驱动程序。
安装：
DAC软件套件提供两个版本的安装程序。“完全安装程序”含有在新机器上安装套件所需的全部必备程序。如果您从未安装套件，建议下载此版本。不过，该版本比较大。
如果您已安装该套件的较旧版本，则计算机中已装有必备程序。如需升级，您可以下载小得多的“最小安装程序”。
您可以在“软件部分”下载完整的安装程序。
