概览

优势和特点

  • 适用于 AD4170-4 的功能完备的评估板
  • 板载 2.5 V ADR4525  和 LTC6655  基准电压
  • 用于 AC/DC 输入的 SMB 连接器
  • ADXL1002 板载振动传感器
  • PC 控制与 Analog Devices, Inc. 的 SDP (EVALSDP-CK1Z) 结合使用
  • 用于控制和数据分析（时域和频域）的 PC 软件
  • 与 ACE、IIO Scope、Python 和 MATLAB 兼容的接口

产品详情

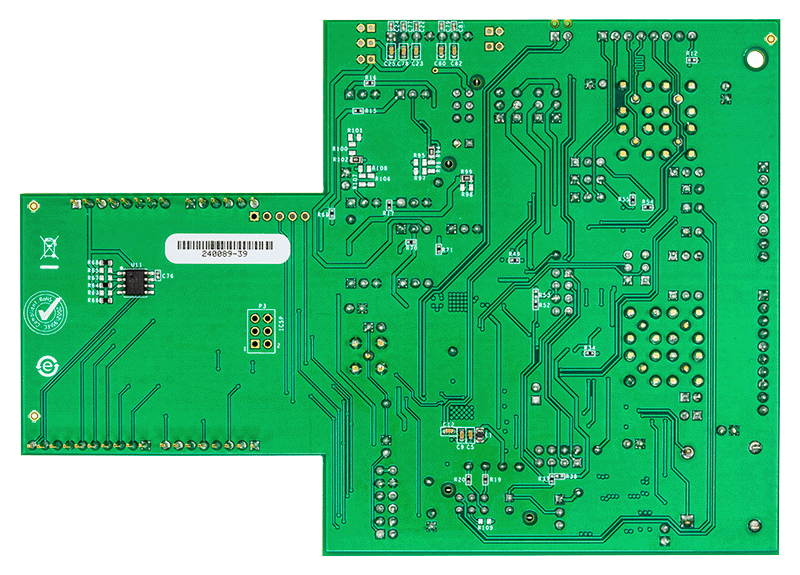

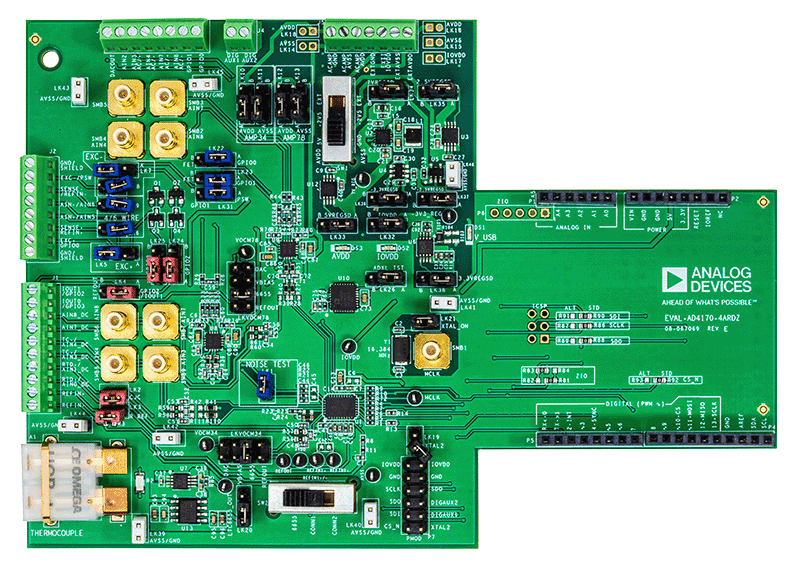

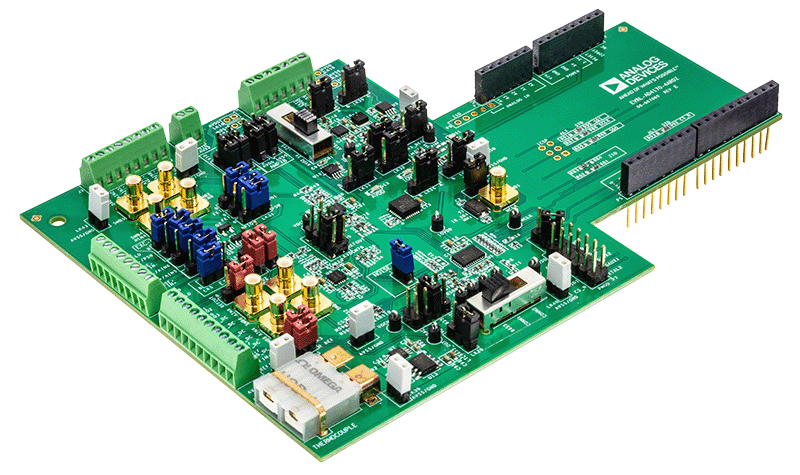

EVAL-AD4170-4ARDZ 评估套件具有 AD4170-4，它是一款 24 位、DC 至 50 kHz 输入带宽、多通道、低噪声精密 Σ-Δ 模数转换器 (ADC)。

EVAL-AD4170-4ARDZ 板通过连接 EVAL-SDP-CK1Z 控制器板，连接到 PC 的 USB 端口。可通过调节 PC 提供的 5 V USB 电源，为 AD4170-4 供电并支持所有必要的元件。

AD4170-4 分析、控制、评估 (ACE) 插件完全配置了 AD4170-4 设备寄存器功能，并以波形图的形式提供直流时域分析和相关噪声分析，以进行 ADC 性能评估。该软件还提供交流分析，例如快速傅里叶变换 (FFT)，显示以下参数的前五个谐波：SNR、SFDR、S/N+D 和 THD。

EVAL-AD4170-4ARDZ 是一款可以让用户评估 ADC 特性的评估板。用户 PC 软件可执行文件可通过 USB 并经由 EVALSDP-CK1Z 系统演示平台 (SDP) 板来控制 AD4170-4。

产品数据手册提供了 AD4170-4 的完整规格，使用评估板时必须同时参阅数据手册和本用户指南。

技术与领域

相关产品

使用入门

  • EVAL-AD4170-4ARDZ 评估板
  • EVAL-SDP-CK1Z（SDP-K1）系统演示平台
  • 直流信号源
  • USB 线缆
  • 运行 Windows 且带有 USB 2.0 端口的 PC

文档

  • 查看全部 (1)
  • 用户手册 (1)
    • Document Type

    软件

    ACE软件

    ZIP
    53 MB
    ACE plug-in for Board.AD417x 1.2025.6200 [2月 04 25]
    The Board.AD417x Plugin supports the EVAL-AD4170-4ARDZ and EVAL-AD4190-4ARDZ boards. The AD4170 is a 24-Bit 500kSPS Multi-Channel Low Noise Precision Sigma-Delta ADC with PGA. The AD4190 is a 24-Bit 62.5kSPS Multi-Channel Low Noise Precision Sigma-Delta ADC with PGA
    EXE
    157 MB
    ACE Installer Software 1.30.3323.1470 [1月 10 25]
    Analysis | Control | Evaluation (ACE) Software. Requires internet access. Run this executable to install ACE onto your computer. Required before installing the plug-in(s) above. Once ACE is installed, double-click on the plug-in package to install the plug-in.
