ADRV-DPD1
AD9375小型蜂窝无线电参考设计
顶部
概览
优势和特点
- 带AD9375 DPD和SKY66297-11 PA的完整JESD204B到天线设计
- 2x2 LTE20、250mW输出功率/每根天线、频段7 FDD
- 包含所有元件：收发器、PA、LNA、滤波器、电源解决方案
- 功耗低于10W
- 采用12V单电源供电
- 评估套件连接至基带子系统
产品详情
ADRV-DPD1/PCBZ是一款每路径24 dBm、2 × 2多路输入、多路输出(MIMO)无线电板，它使用集成数字预失真(DPD)功能的高集成度射频(RF)收发器AD9375。该无线电板可与双连接器转接板配合使用，以便与EVAL-TPG-ZYNQ3或用于Xilinx Zynq™-7000现场可编程门阵列(FPGA)平台的其他Xilinx®或Avnet评估板接口，该平台具有运行Linux®版本的双核ARM Cortex®-A9处理器。
AD9375小型蜂窝评估软件(SCES)，AD9375小型蜂窝无线电参考设计评估软件GUI可配置和控制ADRV-DPD1/PCBZ板。请注意，Mykonos收发器评估软件(MTES)和DPD图形用户界面(GUI)软件与ADRV-DPD1/PCBZ不兼容。
有关AD9375的完整规格请参考ADI公司的AD9375数据手册。使用评估板时，必须同时参阅数据手册和本用户指南。
技术与领域
相关产品
包装内含

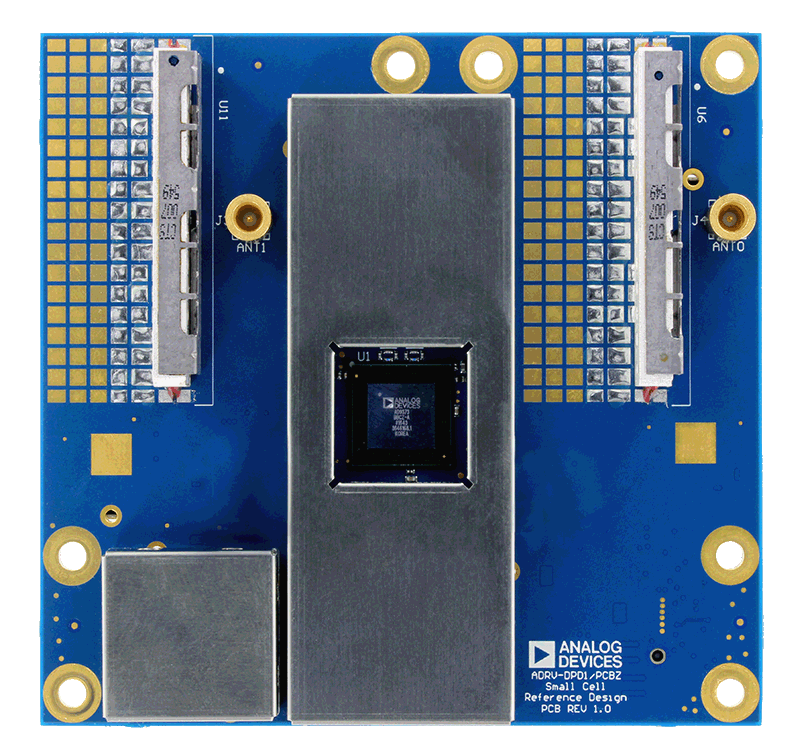

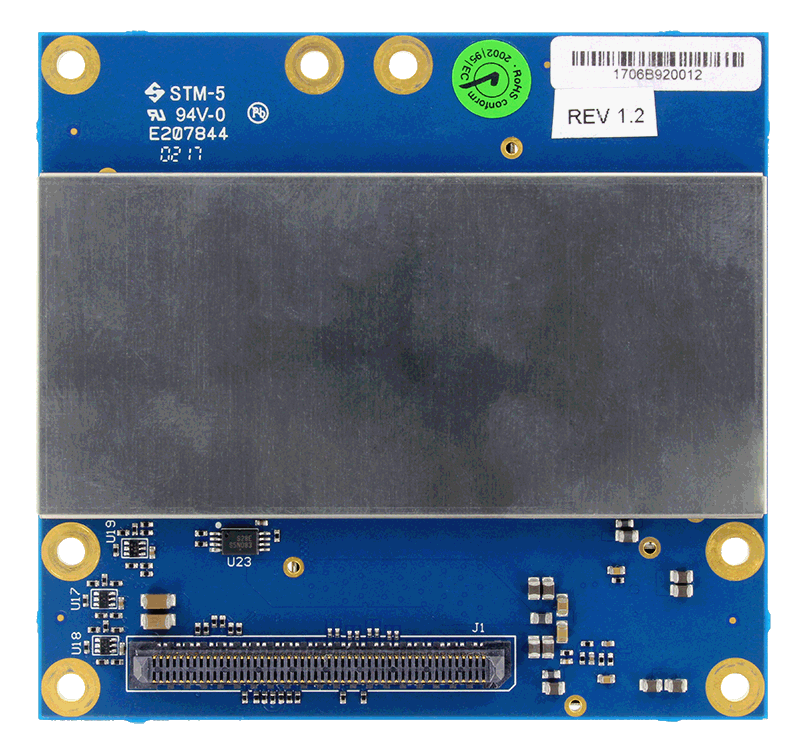

- ADRV-DPD1/PCBZ无线电卡

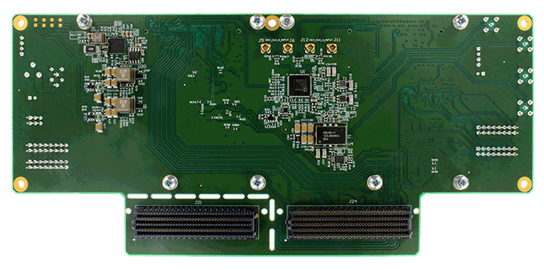

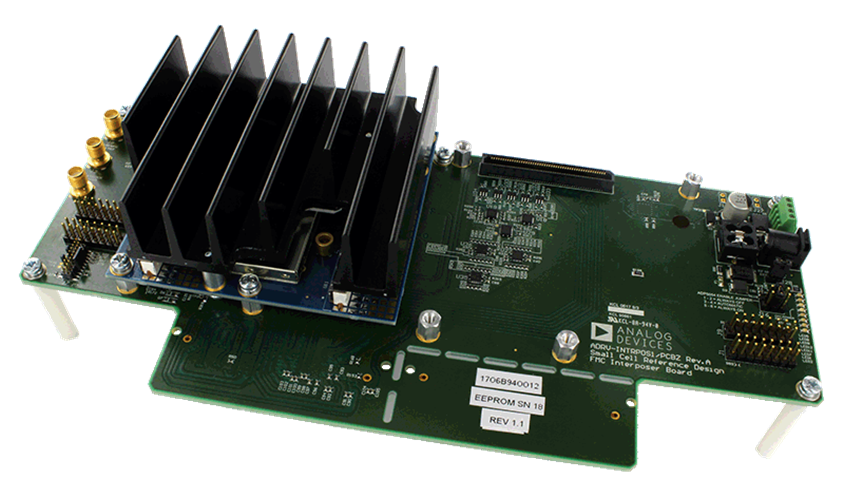

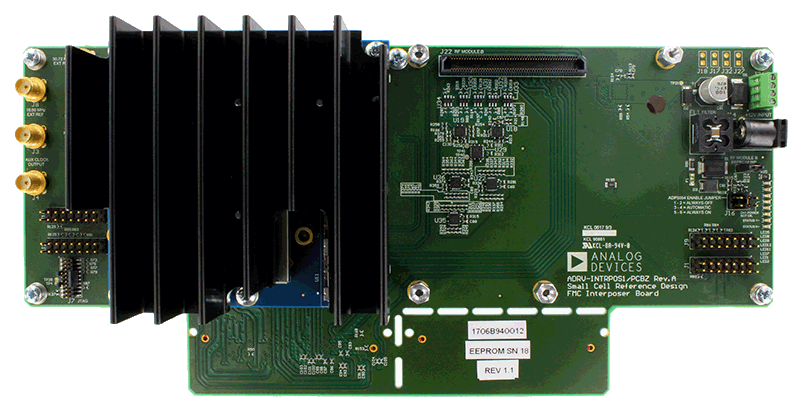

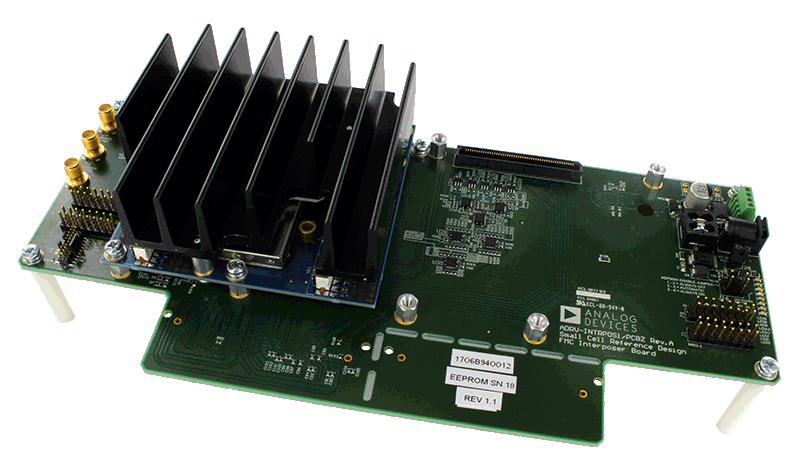

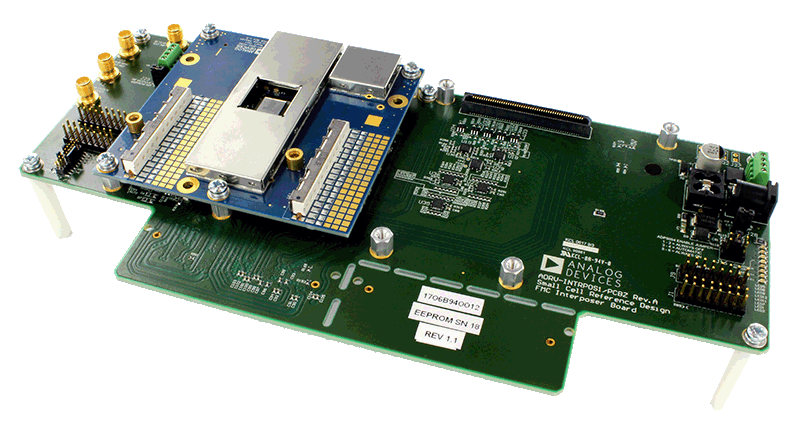

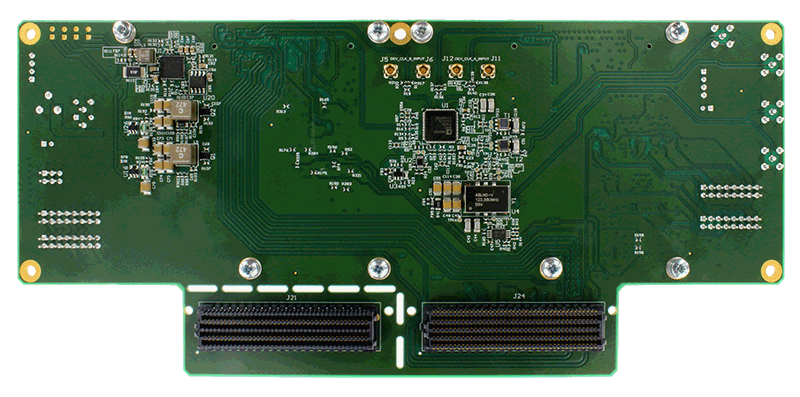

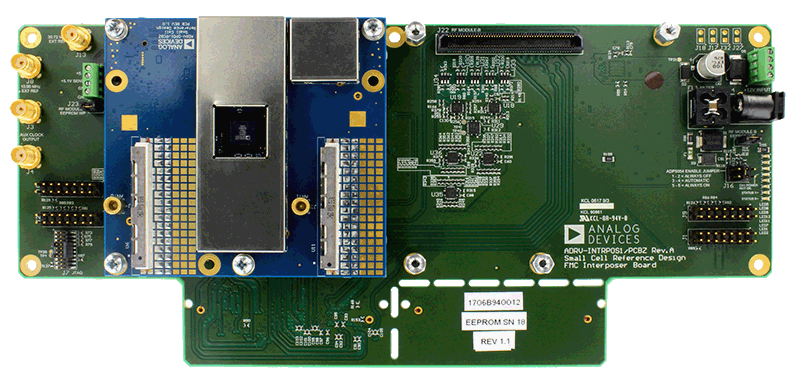

- 集成时钟解决方案的插值器卡
- 一个8GB SD卡
- RF适配器 – 位于串联SMP F和SMA F之间
- 12V 60W AC/DC外部台式电脑（I类）
- 额外的元件需要单独订购：Xilinx ZC706母板(EK-Z7-ZC706-G)
