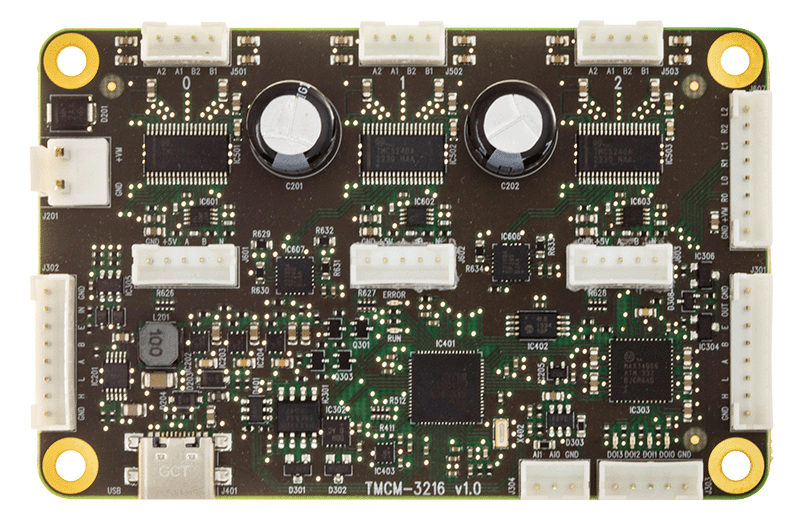

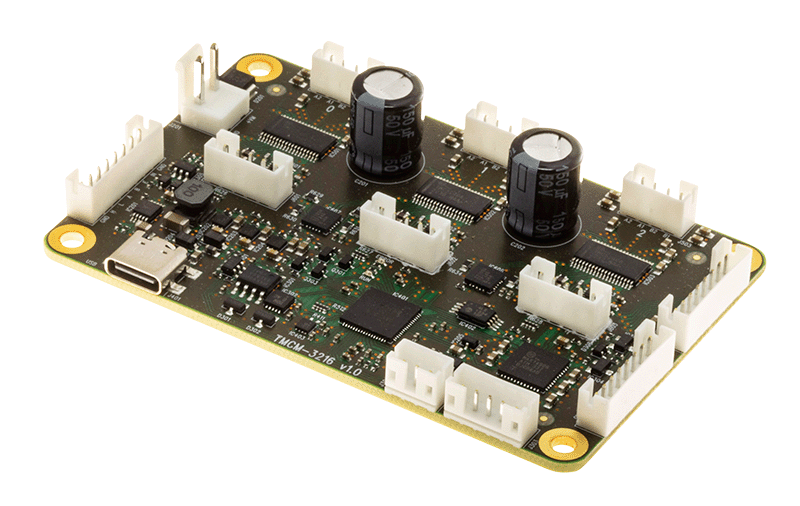

TMCM-3216

3 轴步进电机控制器/驱动器模块

TMCM-3216 是信用卡大小的 3 轴步进电机控制器/驱动器模块，10 至 30V、2A、256 µSteps、RS485、CAN、USB、八点斜坡、StallGuard、CoolStep、StealthChop 和两种不同的通信协议选项（TMCL、CANopen）。

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 工具及仿真模型
  • 最新评论
    •

    产品详情

    • 3 轴步进电机控制器/驱动器
    • 24V (10V–30V) 电源电压范围
    • 3x 1.5ARMS（2ARMS 峰值）电机电流
    • 八点硬件斜坡发生器
    • StealthChop™/SpreadCycle™
    • 每个电机轴的 REFL/REFR 参考开关输入
    • 每个电机轴的 A/B/N 编码器输入
    • 4x 数字输入/输出，24V 推挽或高侧开关
    • 2 模拟输入，0V–10V
    • RS485/CAN/USB 接口
    • 85 毫米 x 55 毫米（信用卡大小）
    • 上电时自动分配板地址（可选）
    • TMCL，CANopen
    TMCM-3216
    3 轴步进电机控制器/驱动器模块
    提问

    参考资料

    数据手册 1

    软件手册 2

    协议认证 1

    了解更多
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    软件资源

    Evaluation Software 1

    TMCL-IDE

    Short for Trinamic Motion Control Language-Integrated Development Environment, the TMCL-IDE is an integrated development environment made for developing applications using ADI Trinamic™ modules and chips. The GUI provides tools for easily setting parameters, for visualizing data in real-time, and for developing and debugging stand-alone applications with TMCL.

    硬件生态系统

    部分模型 产品周期 描述
    TMCM-3351
    		量产 3-axis stepper motor controller/driver module 11to 28V, 3A, 256 µSteps, with USB, CAN and RS485, RS232 Interface, StallGuard, CoolStep and StealthChop
