MX7545
量产CMOS、缓冲、12位乘法DAC
- 产品模型
- 6
产品详情

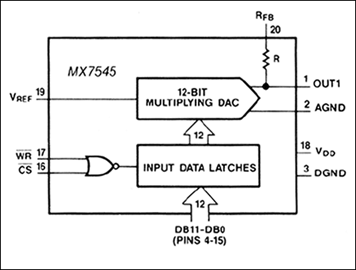

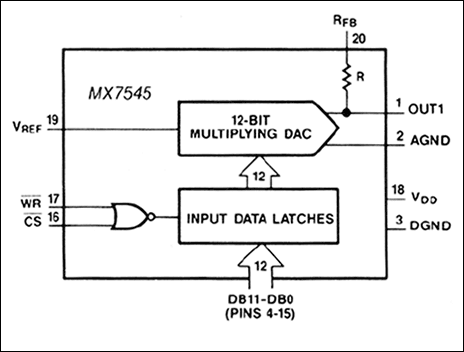

MX7545是一款具有内部数据锁存器的12位CMOS乘法数模转换器(DAC)。输入数据作为单个12位字加载，并在低电平有效CS和低电平有效WR输入的控制下锁存。当低电平有效CS和低电平有效WR为低电平时，输入数据锁存器为透明状态，并且DAC输出会对数字输入的任何变化作出响应。MX7545采用+5V或+15V单电源供电。电气特性是在这两种电源电压下均符合规格。采用+5V电源时，数字输入与+5V TTL和CMOS兼容，在+15V电源范围内保持高电压CMOS兼容性。
Maxim MX7545使用的低温度系数薄膜电阻经过激光调整，产生的线性误差为±¼ LSB（典型值），增益误差为±1 LSB（最大值）（G级）。数字输入受到改进的静电放电(ESD)损坏保护，可以承受超过6,000V（典型值）的ESD电压。MX7545采用20引脚窄体DIP和小型封装。
应用
- µP控制的校准电路
- 自动测试设备
- 运动控制系统
- 可编程增益放大器
- 可编程电源
参考资料
数据手册 3
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MX7545JCWP+ | Small-Outline IC, Wide (0.3in) | ||
| MX7545JCWP+T | Small-Outline IC, Wide (0.3in) | ||
| MX7545JN+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MX7545KCWP+ | Small-Outline IC, Wide (0.3in) | ||
| MX7545KCWP+T | Small-Outline IC, Wide (0.3in) | ||
| MX7545KN+ | Plastic Dual-In-Line, Narrow (0.3in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
5月 21, 2018 - 1752 ASSEMBLY |
||
| MX7545JN+ | 量产 | |
