MX7536
过期微处理器兼容、14位DAC
- 产品模型
- 1
Viewing:
产品详情
- 在整个温度范围内具有14位单调性
- 完全四象限乘法
- µP兼容型双缓冲输入
- 超低增益温度系数(2ppm/°C)
- 在整个温度范围内均具有低输出泄漏(< 20nA)特性
- 低功耗
- TTL和CMOS兼容

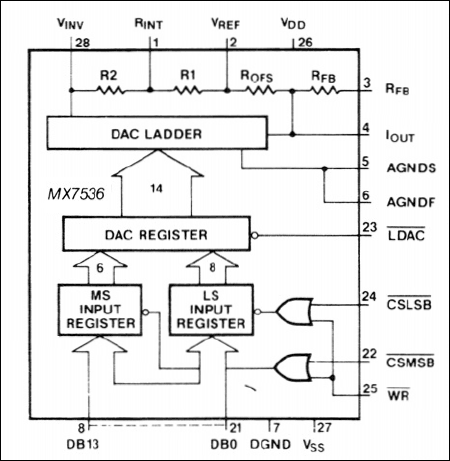

MX7536是一款高性能CMOS单芯片14位数模转换器(DAC)，经过优化符合双极性输出器件操作规格。由于MX7536中包含了4象限乘法运算所需的电阻，因此外部仅需要两个运算放大器和一个基准电压。晶圆级调整薄膜电阻和温度补偿NMOS开关可确保整个工作温度范围内的额定性能，并具有出色的线性度和增益稳定性。
MX7536配置为工作时使用具有独立的最高有效(MS)和最低有效(LS)字节片选控制的8位或16位数据总线。此外，所有数字输入均与TTL和5V CMOS逻辑电平兼容。该器件具有CMOS“闩锁”保护，并且不需要外部肖特基保护二极管。MX7536采用28引脚600 mil宽体DIP封装。PLCC或小型(SO)封装。
应用
- µP控制校准电路
- 自动测试设备
- 数字音频
- 数控滤波器
- 机器及运动控制系统
- 可编程增益放大器
- 可编程电源
参考资料
数据手册 2
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MX7536KN+ | 28-PDIP-600_MIL |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
5月 21, 2018 - 1752 ASSEMBLY |
||
| MX7536KN+ | 过期 | |
这是最新版本的数据手册
