MAX98390
量产增强型D类放大器，集成动态扬声器管理
释放微型扬声器的潜能——以业界领先的功耗水平实现2.5倍音量和更深层次的低音
- 产品模型
- 5
产品详情
- 集成扬声器电流和电压检测，无需外部元件
- 集成可编程10V升压转换器
- 旁路模式
- 包括跟踪
- 集成动态扬声器管理
- 热保护
- 冲程保护
- 低频率扩展
- 8波段参数均衡器
- 动态范围压缩
- 感知功率降低
- 蜂音抑制
- 立体声低音管理
- 超低噪底
- 10μV输出噪声
- 116dB动态范围
- 低失真—0.01% THD+N
- 1% THD+N时的输出功率，VVBAT = 4.3V
- 5.1W @ 8Ω
- 5.1W @ 4Ω
- 10% THD+N时的输出功率，VVBAT = 4.3V
- 6.2W @ 8Ω
- 6.2W @ 4Ω
- 系统效率
- 82% @ 1.2W，8Ω负载，VVBAT = 3.7V
- 86% @ 0.45W，8Ω负载，VVBAT = 3.7V
- 动态扬声器输出FET调节
- 2.65V至5.5V电池电压范围
- I2S/16通道TDM和I2C接口
- D类摆率控制允许无滤波器操作
- 高级掉电保护机制
- 全面的咔嗒/噼噗声抑制
- 可靠的短路和热保护
- 节省空间的30焊球WLP封装(2.468mm x 2.968mm，0.5mm焊距)或36焊球WLP封装(2.418mm x 2.608mm，0.4mm焊距)

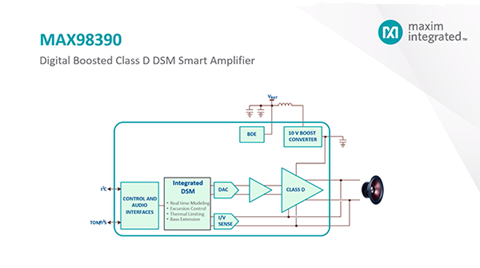

MAX98390为高效单声道D类DSM智能放大器，集成升压转换器、动态扬声器管理(Dynamic Speaker Management™)和FET调节，在低输出功率下实现高效率。
升压转换器的最大输出电压可在6.5V至10V范围内设置，步长为0.125V，可以支持低至2.65V的电池电压。升压转换器支持旁路模式，以实现较低静态电流、提高中等功率下的效率，以及包络跟踪，通过自动调节输出电压实现最大效率。负载为4Ω时，升压后的电源可有效提供高达6.2W @ 10% THD+N。
集成IV检测和动态扬声器管理支持更宏亮、更丰富的音频，同时保护扬声器不被损坏且提高音质。
PCM接口支持I2S、左对齐和16通道TDM格式，可作为从机或主控制器，通过I2C控制。无论BCLK还是MCLK均可用作内部时钟源，提供系统级灵活性。
还可利用I2C接口读取温度和其他状态数据。
拥有专利的有源辐射抑制带有摆率和过冲控制电路，最大程度降低EMI，无需传统D类器件中常见的输出滤波。
灵活的掉电检测机制(BDE)可设置为启动各种限流、信号限制和箝位功能，防止电池电压暂降。门限、滞回以及捕获/释放率均可编程。
IC采用0.4mm焊距、36焊球晶圆级封装。器件工作在-40°C至+85°C扩展级温度范围。
Design Solution: Unleash the Full Potential of Your Micro Speakers ›
应用
- 智能手机
- 平板电脑
- 笔记本电脑
- 单节锂离子电池设备
- IoT设备
- 玩具
参考资料
数据手册 1
可靠性数据 1
技术文章 3
产品亮点 1

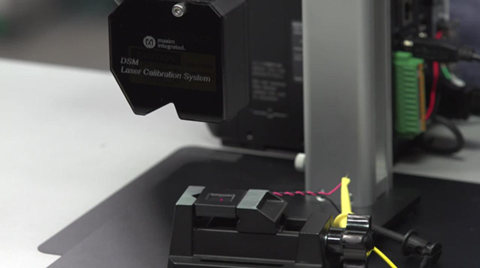

视频 17
器件驱动器 1
产品亮点 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX98390CEWX+ | 36-WLCSP-N/A | ||
| MAX98390CEWX+T | 36-WLCSP-N/A | ||
| MAX98390DEWV+ | 30-WLCSP-N/A | ||
| MAX98390DEWV+T | 30-WLCSP-N/A | ||
| MAX98390EWX+ | 36-WLCSP-N/A |
这是最新版本的数据手册
软件资源
器件驱动器 1
Evaluation Software 0
评估套件
MAX98390评估系统
特性和优点
- 无需工具或特殊设备，轻松构建整个硬件系统
- 随附预先设置的基准微型扬声器
- 易于使用的图形用户界面软件（兼容Windows® 7/10）
- DSM Sound Studio
- 使用随附的扬声器进行简短演示
- 提取：扬声器参数提取
- 调节：全套音频调节设备
- 评估：比较不同的调节效果
- MAX98390评估软件
- 完成对所有硬件寄存器的访问
产品详情
为了进行立体声评估和设计，使用带MAX98390-ST-AUX#立体声扩展板的MAX98390EVSYS#板。
MAX98390C/D评估系统（EV系统）评估MAX98390C或MAX98390D D类升压音频放大器，该放大器采用集成式动态扬声器ManagementTM(DSM)IC。DSM检测负载电压和电流，使用获得专利的Maxim算法来释放扬声器的所有潜力。评估系统包含MAX98390C或MAX98390D开发板（DEV板）、Maxim的音频接口板III(AUDINT3)、5V电源、基准微型扬声器、USB电缆、DSM Sound Studio软件和MAX98390评估软件。
建议使用AUDINT3板作为评估系统来评估开发板。MAX98390C/D支持标准I2S、左对齐和TDM数字音频接口，以及I2C控制接口。
AUDINT3板提供1.8V DVDD、USB至PCM和USB至I2C接口（这是评估开发板所需的接口），只需要使用单个外部电源为VBAT供电。简化的评估系统框图详细展示开发板和AUDINT3板。
易于使用的DSM Sound Studio软件提供简单但强大的图形用户界面(GUI)，将DSM设计流程分为三步：提取、调节和评估。此外，DSM Sound Studio提供时长7分钟的简短演示，使用随附的基准微型扬声器来凸显DSM差异。
此外，还采用MAX98390评估软件完成对所有硬件寄存器的访问。
应用
- 物联网设备
- 笔记本电脑
- 单个锂离子电池供电的设备
- 智能手机
- 平板电脑
- 玩具
