MAX9742

量产

单/双电源供电、立体声、16W、D类放大器，差分输入

高效D类放大器，能够以87%的效率驱动4Ω负载，以92%的效率驱动8Ω负载

数据手册 (Rev. 0) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 2 x 16W输出功率(RL = 4Ω, THD+N = 10%)
  • 高效率: 驱动RL = 8Ω时高达92%
  • 静音和关断模式
  • 差分输入抑制共模噪声
  • 可调增益
  • 集成的咔嗒和噼噗声抑制
  • 以3.5W驱动RL = 8Ω时具有低至0.06%的THD+N
  • 输出短路保护和热过载保护
  • 提供节省空间的6mm x 6mm、36引脚TQFN封装
MAX9742
单/双电源供电、立体声、16W、D类放大器，差分输入

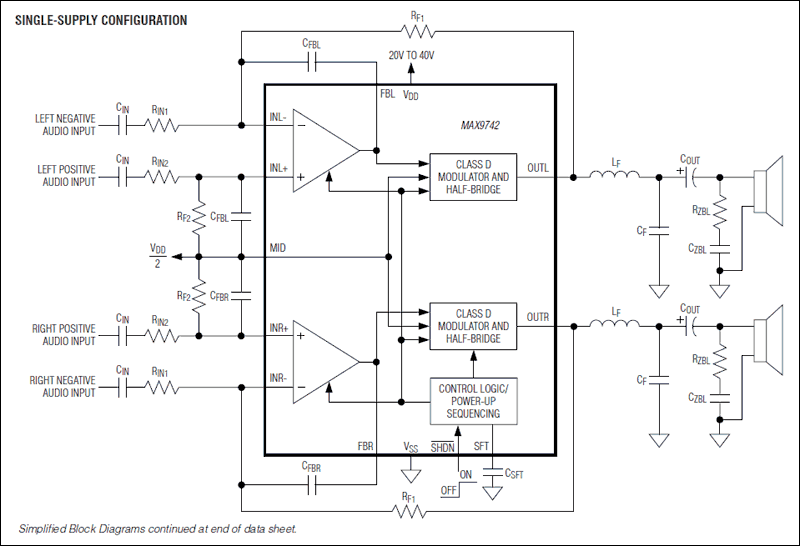

MAX9742：简化框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX9742EVKIT

MAX9742评估板

立即购买 更多内容

特性和优点

  • 20V至40V直流单电源工作
  • 单独输入或全差分输入信号
  • 单端输出
  • 在36V时，向8Ω扬声器提供2 x 20W功率
  • 在24V时，向4Ω扬声器提供2 x 10W功率
  • 关断和静音控制
  • 评估采用36引脚、TQFN-EP封装的MAX9742
  • 经过完全安装与测试

产品详情

MAX9742评估板(EV kit)是一块经过完全安装与测试的PCB， 配置D类放大器MAX9742在音频应用中向一对8Ω扬声器提供2 x 20W功率。该评估板使用20V至40VDC电源电压工作，增益为+26dB。MAX9742评估板接受单端或差分输入信号，提供一对单端输出。

MAX9742评估板提供关断输入焊盘，控制MAX9742的关断模式。关断模式能降低功耗，延长电池寿命。评估板还提供静音输入焊盘，控制MAX9742的静音模式。该评估板包括方便的音频输入和输出连接器，以及所需的输出滤波器，可以简化评估。
MAX9742EVKIT
MAX9742评估板
