MAX9709

• 采用10V至22V单电源供电
• 全差分或单端输入
• 全差分输出
• 立体声模式下为8Ω扬声器提供2 x 25W驱动
• 单声道模式下，为4Ω扬声器提供1 x 50W驱动
• 工作在固定频率或扩频模式
• 可选增益：+22dB、+25dB、+29.5dB或+36dB
• 可编程温度指示
• 关断和静音控制
• 输入、输出同步时钟信号
• 高效散热的56引脚TQFN-EP封装
• 经过完全安装与测试

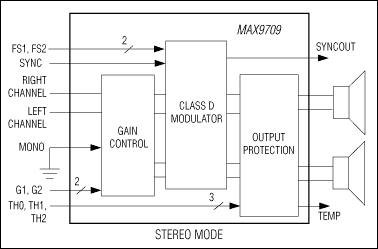

MAX9709评估板(EV kit)是一块经过完全安装与测试的电路板，可以将D类放大器MAX9709配置为立体声输出，为双声道8Ω扬声器分别提供25W功率；也可以配置为单声道输出，为单声道4Ω扬声器提供50W功率。评估板的扬声器输出可以不经过滤波，使电路面积最小，也可以使用滤波器简化评估。

MAX9709评估板采用10V至22V直流电源供电，接受单端或差分输入，提供全差分输出。评估板可选择+22dB、+25dB、+29.5dB或+36dB增益，工作在固定频率(FFM)或扩频(SSM)模式。

MAX9709评估板提供温度指示，可编程8个不同的温度门限。MAX9709评估板也可以与外部时钟同步工作，并提供一路同步输出，允许多个放大器件级联、同步工作。

应用

• 汽车
• LCD TV
• PC/HiFi音频方案
• PDP TV

• 10V至18V单电源供电
• 全差分或者单端输入
• 全差分输出
• 立体声模式下，向8Ω扬声器提供2 x 21W功率
• 单声道模式下，向4Ω扬声器提供1 x 42W功率
• 可选择扩频或固定频率调制
• 可选增益(+22dB、+25dB、+29.5dB或+36dB)
• 可编程温度标志
• 关断和静音控制
• 输入和输出时钟同步信号
• 高热效、56引脚TQFN-EP封装
• 经过完全安装和测试

MAX9708评估板(EV kit)是经过完全安装和测试的电路板(PCB)，可将MAX9708 D类放大器配置为立体声模式，向一对8Ω扬声器提供2 x 21W功率，或者配置为单声道模式，向单个4Ω扬声器提供1 x 42W功率。评估板的扬声器输出可不必滤波，以最大程度减少电路板面积，也可以进行滤波以简化评估。

评估板采用10V至18V直流电源供电。MAX9708评估板可接受单端或者差分输入信号，提供全差分输出。评估板提供+22dB、+25dB、+29.5dB以及+36dB增益选择。MAX9708评估板还支持固定频率调制(FFM)模式和扩频调制(SSM)模式选择。

MAX9708评估板提供温度标志，可设置8个不同的温度门限。MAX9708评估板能够同步至外部时钟，评估板提供同步输出，允许在多放大器系统中实现单元级联和频率锁定。

应用

• 汽车
• LCD TV
• PC/HiFi音频方案
• PDP TV
