MAX9591
14通道可编程gamma基准缓冲器，为TFT-LCD显示器提供四路静态基准
可编程gamma缓冲器，提供列驱动器保护
Viewing:
产品详情
- 20V (最大值)工作电压
- 14路可编程基准电压
- 4路静态基准电压
- 独立的DAC
- 每通道8位分辨率
- 两个寄存器组用于存储两组gamma值
- Gamma值之间可快速切换
- 输出摆幅为100mV
- 基准通道和DAC通道1、7、8和14上具有400mA峰值电流
- DAC通道2–6、9–13上具有200mA峰值电流
- 启动过程中的列驱动器保护

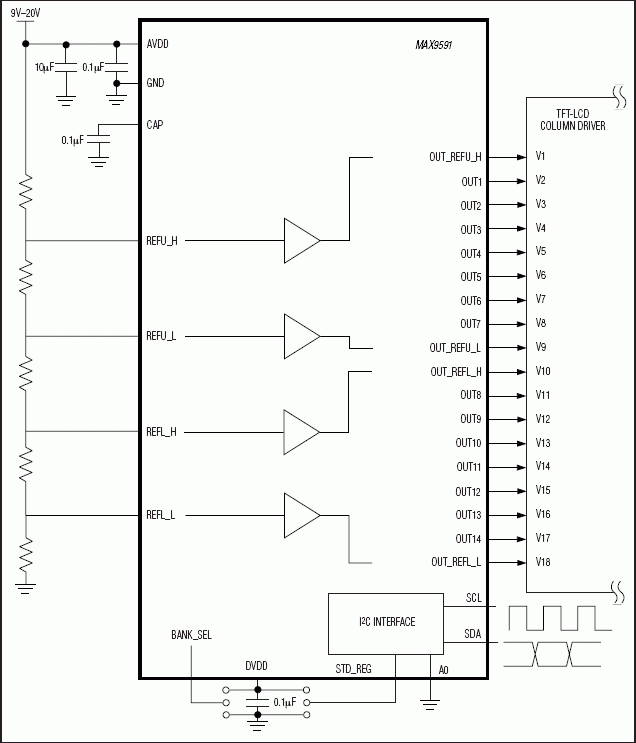

MAX9591提供14路可编程电压基准和4路静态电压基准，用于TFT-LCD显示器的gamma校正。所提供的两个寄存器组可用于存储两组gamma基准值。通过I²C接口对gamma值进行编程设置，并把结果保存在两个寄存器组，输出可在0.5µs内完成gamma基准值间的切换。
14路可编程基准电压平均分成7路上部电压和7路下部电压，分别用于LCD列驱动器的上部、下部gamma曲线。
每路gamma基准电压带有一个8位数模转换器(DAC)和与之对应的隔离缓冲器，确保系统稳定工作。因此，基准电压无需与LCD水平时序同步即可保持稳定。另外，每路缓冲器都能提供大电流，确保在临界电平和模板显示时具有稳定电压。
启动过程中基准电压与AVDD成比例上升，对寄存器编程设置之前，gamma缓冲器唤醒时处于高阻态。这样可保护LCD列驱动器使其免受大瞬态电流以及反向偏置条件的影响。
MAX9591采用38引脚TQFN封装，工作在-40°C至+85°C温度范围。
应用
- 工业参考电压发生器
- TFT-LCD显示器
参考资料
可靠性数据 1
申请保密协议
完成保密协议（NDA）后可获得完整的文件。
