MAX8759
低成本SMBus CCFL背光控制器
集成背光控制器，采用谐振全桥逆变架构，用于驱动CCFL
产品详情
- 采用SMBus、PWM接口或者环境光线传感器实现精确的亮度控制
- 10:1亮度调节范围，256级分辨率
- 谐振工作模式
- 近似正弦的灯电流波形，灯寿命更长
- 可靠启辉
- 较高的电能-光能转换效率
- 宽输入电压范围(4.5V至28V)
- 输入前馈，实现出色的电源抑制
- ±2.5%灯电流调节精度
- 可调DPWM频率，精度为1.5%
- 双路灯电流反馈输入
- 全面的故障保护
- 次级电压限制
- 初级电流限制，采用无损耗检测
- 灯移除保护，带有可调超时
- 次级短路保护
- 小型、28引脚、5mm x 5mm薄型QFN封装
MAX8759集成冷阴极荧光灯(CCFL)逆变控制器采用全桥谐振逆变器设计。在整个输入范围内，谐振工作能够保证可靠启辉，并提供近似正弦的驱动波形。控制器工作在4.5V至28V宽输入电压范围内，具有较高的电能-光能转换效率。器件还具有安全特性，在灯移除、次级过压和次级短路等单点故障情况下能够提供有效保护。
MAX8759提供精密的灯电流调节(±2.5%)，可实现卓越的CCFL逆变器性能。通过外部电阻调整灯电流；采用数字脉冲宽度调制(DPWM)方法打开/关闭CCFL，可以获得10:1的亮度调节范围，同时保持灯电流不变。MAX8759提供3种机制来控制亮度：2线SMBus™兼容接口、外部环境光线传感器(ALS)以及系统PWM控制。MAX8759支持Intel显示器省电技术(DPST)，能够最大限度地延长电池寿命。器件含有两个灯电流反馈输入引脚，支持双灯应用，所需的外部元件数量极少。

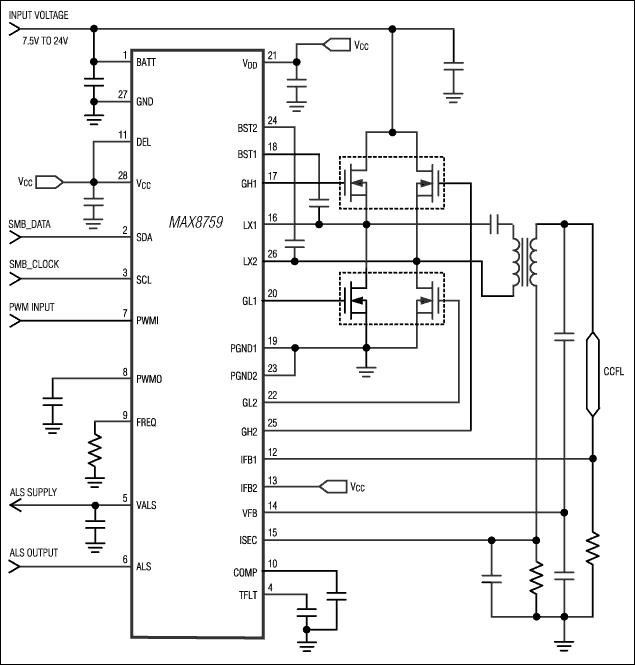

MAX8759控制一个全桥逆变器，可实现最大效率，并能够直接驱动4个外部n沟道功率MOSFET。一个内部5.35V线性稳压器为MOSFET驱动器和大部分内部电路供电。MAX8759采用节省空间的28引脚薄型QFN封装，工作在-40°C至+85°C温度范围内。
应用
- LCD监视器
- 笔记本电脑
