MAX8678
白光LED电荷泵，带有1.1W音频放大器
业内首款LED电荷泵，集成音频放大器，可节省50%的PCB空间，具有最高效率
Viewing:
产品详情
- 高效白光LED电荷泵
- 各LED独立的自适应供电
- 4路低压差LED电流调节器
- 24mA至0.1mA亮度范围
- 单线、串行脉冲亮度控制接口
- 1% (典型值)精度
- 低静态电流：140µA
- 立体声AB类音频放大器
- 1.1W RMS单声道BTL输出(8Ω，VIN = 5V)
- 1kHz时THD+N低至0.004%
- 1kHz时PSRR高达90dB
- 全差分输入
- -9dB至18dB增益调整，步长为3dB
- 集成抑制咔嗒/噼噗声电路
- 低静态电流
- 软启动限制浪涌电流
- 过热关断，开路和短路保护
- 16引脚3mm x 3mm薄型QFN封装

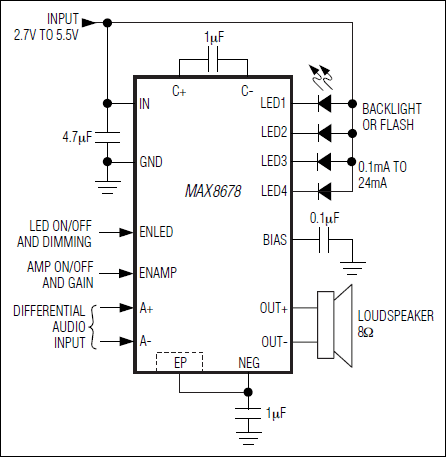

MAX8678集成了白光发光二极管(LED)电荷泵和音频放大器。高效率、自适应电荷泵能够以恒定电流驱动多达4个LED，以获得均匀亮度。可通过单线串行脉冲接口在0.1mA/LED至2.4mA/LED范围以31步的伪对数形式调整LED电流。在整个调节范围内可保持较高精度以及LED间的电流匹配。各LED具备独立的自适应模式切换，可在较宽的LED正向电压范围内保证高效率。
单声道AB类音频功放在5V电源时，能够以1.1W RMS连续功率直接驱动8Ω喇叭，THD+N小于1%。通过单线串行脉冲接口，可以在-9dB至+18dB范围内分10个3dB步长调整增益。在开启/关闭和所有增益调整期间能够抑制咔嗒/噼噗声。差分输入可提高共模噪声抑制。
MAX8678包含软启动、过热关断、开路和短路保护，并提供16引脚、3mm x 3mm薄型QFN封装(最大高度0.8mm)。
应用
- 可拍照电话
- 蜂窝电话与智能电话
- PDA、数码相机、便携式摄像机
参考资料
硬件生态系统
| 部分模型 | 产品周期 | 描述 |
|---|---|---|
| 产品 3 | ||
| MAX1575 | 白光LED、 1倍/1.5倍电荷泵，适用于主屏和次屏显示器 | |
| MAX1582 | 高效率、升压型转换器，用于白光LED主、次屏显示器背光 | |
| MAX1578 | 可提供完备偏置的白光LED电源，用于TFT显示器 | |
| 升压型 LED 驱动器 5 | ||
| MAX1848 | 量产 | 白光LED升压型转换器，SOT23封装 |
| MAX1599 | 量产 | 高效率、26V、升压型转换器，用于2到6只白光LED |
| MAX1561 | 量产 | 高效率、26V、升压型转换器，用于2到6只白光LED |
| MAX8595 | 最后购买期限 | 高效率、36V、升压型变换器，提供TA降额工作，可驱动2至9个白光LED |
| MAX8596 | 过期 | 高效率、36V、升压型变换器，提供TA降额工作，可驱动2至9个白光LED |
| 无电感器型 (充电泵) LED 驱动器 3 | ||
| MAX1573 | 量产 | 白光LED、1倍/1.5倍电荷泵，UCSP封装和薄型QFN封装 |
| MAX1574 | 量产 | 180mA、1倍/2倍、白光LED电荷泵，3mm x 3mm TDFN封装 |
| MAX1576 | 量产 | 480mA白光LED 1倍/1.5倍/2倍电荷泵，用于背光和相机闪光灯 |
