MAX77654
量产超低功耗PMIC，具有单电感、3路输出升/降压、2个LDO、用于小型Li+电池的电源路径管理充电器，以及运输模式
高度集成电池充电和电源方案，用于低功耗、小尺寸应用
- 产品模型
- 14
产品详情
- 低功耗
- 出厂运输模式(<200nA IQ)
- 关断电流：300nA
- IQ典型值为6μA，在低功耗模式下使能所有输出（3个SIMO和2个LDO）
- 智能Power Selector™ Li+/Li聚合物电池充电器
- 可编程充电电流：7.5mA至300mA
- 可编程充电电压：3.6V至4.6V
- 可编程终止电流：0.375mA至45mA
- 用于安全充电的JEITA电池温度监控器
- 单电感多输出(SIMO)稳压器
- 3个降压/升降压稳压器，1个电感器
- 输入电压范围：2.5V至5.5V
- 输出电压范围：0.8V至5.5V
- 总输出电流：500mA(3.7VIN、1.8VOUT)
- 高达91%效率（3.7VIN、1.8VOUT）
- 低压差稳压器(LDO)
- 2路输出可配置为LDO或负载开关(LSW)
- 输入电压范围：1.71V至5.5V（LDO模式下）
- 输入电压范围：1.3V至5.5V（LSW模式下）
- 输入电压范围：0.8V至3.975V（LDO模式下）
- 最高输出电流：100mA
- 灵活的电源时序控制器(FPS)
- 3个GPIO资源
- 专用使能引脚
- I2C接口
- 看门狗定时器
- 用于功率监控的模拟MUX输出
- 2.79mm x 2.34mm、30引脚、0.4mm间距晶圆级封装(WLP)
- 解决方案尺寸：< 40mm2<.sup>

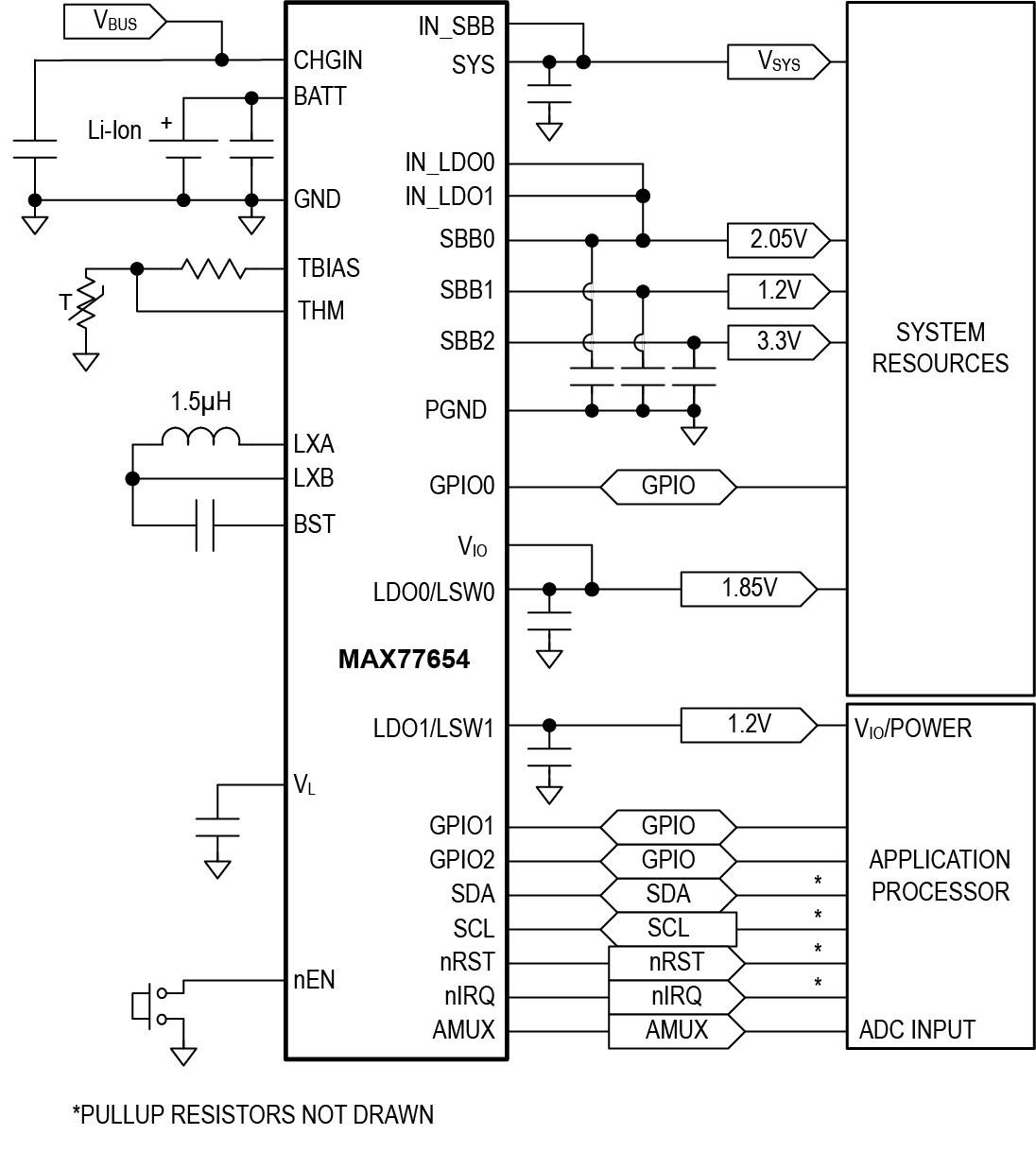

MAX77654提供高度集成电池充电和电源方案，适用于尺寸和效率至关重要的低功耗应用。器件具有SIMO升/降压调节器，提供三路独立可编程电源轨，采用单电感，可最大程度减小方案尺寸。两个100mA LDO提供纹波抑制，适用于音频和其它噪声敏感的应用。LDO也可配置为负载开关，通过在不需要供电时断开外部电路来降低功耗。高度可配置的线性充电器支持较宽范围的Li+电池，包括电池温度监测，进一步提高安全性(JEITA)。
器件包括3个GPIO和1个模拟多路复用器，将多路内部电压和电流切换至外部节点，便于利用外部ADC进行监测。双向I2C串行接口允许配置和检查器件的状态。内部开/关控制器为调节器提供受控的启动顺序，并在器件工作时提供监控功能。丰富的工厂可编程选项允许针对众多应用定制器件，支持较快的上市时间。
应用
- 蓝牙耳机、耳戴式设备
- 无线扬声器
- 健身、健康和活动监测仪
- 可穿戴设备
- 安全和保密监测器
- 传感器节点
- 便携式消费电子设备
- 物联网(IoT)
参考资料
数据手册 1
用户手册 1
应用笔记 1
设计笔记 1
技术文章 2
视频 2
3rd Party Solutions 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

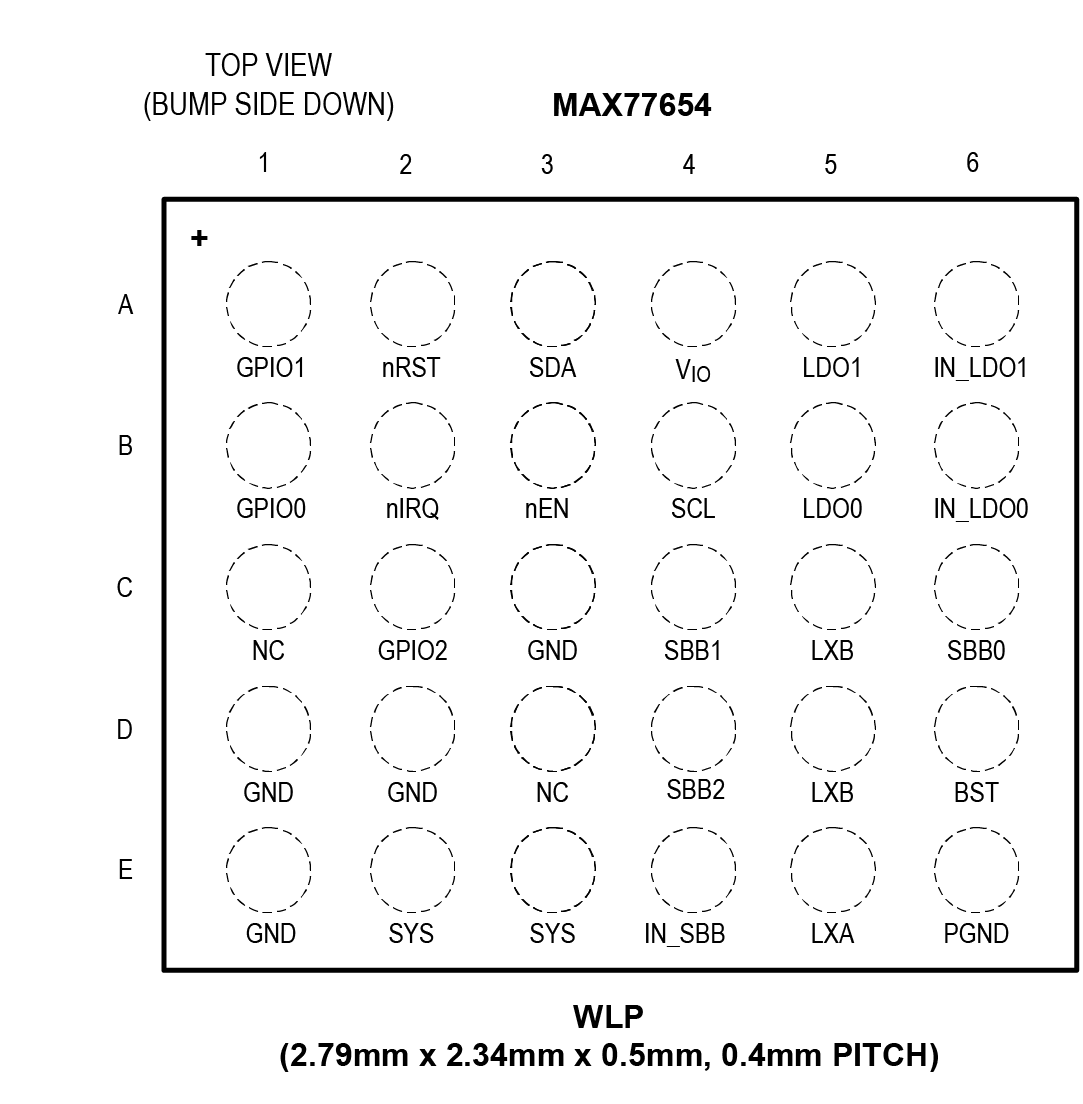

| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX77654AENV+ | 30-WLCSP-N/A | ||
| MAX77654AENV+T | 30-WLCSP-N/A | ||
| MAX77654AENVN+ | 30-WLCSP-N/A | ||
| MAX77654AENVN+T | 30-WLCSP-N/A | ||
| MAX77654BENV+ | 30-WLCSP-N/A | ||
| MAX77654BENV+T | 30-WLCSP-N/A | ||
| MAX77654DENV+ | 30-WLCSP-N/A | ||
| MAX77654DENV+T | 30-WLCSP-N/A | ||
| MAX77654FENV+ | 30-WLCSP-N/A | ||
| MAX77654FENV+T | 30-WLCSP-N/A | ||
| MAX77654MENV+ | 30-WLCSP-N/A | ||
| MAX77654MENV+T | 30-WLCSP-N/A | ||
| MAX77654NENV+ | 30-WLCSP-N/A | ||
| MAX77654NENV+T | 30-WLCSP-N/A |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 13, 2021 - 2223 TEST |
||
| MAX77654AENV+ | 量产 | |
| MAX77654AENV+T | 量产 | |
| MAX77654AENVN+ | 量产 | |
| MAX77654AENVN+T | 量产 | |
| MAX77654BENV+ | 量产 | |
| MAX77654BENV+T | 量产 | |
| MAX77654DENV+ | 量产 | |
| MAX77654DENV+T | 量产 | |
| MAX77654FENV+T | 量产 | |
| MAX77654MENV+ | 量产 | |
| MAX77654MENV+T | 量产 | |
| MAX77654NENV+ | 量产 | |
这是最新版本的数据手册
软件资源
找不到您所需的软件或驱动?
申请驱动/软件工具及仿真模型
评估套件

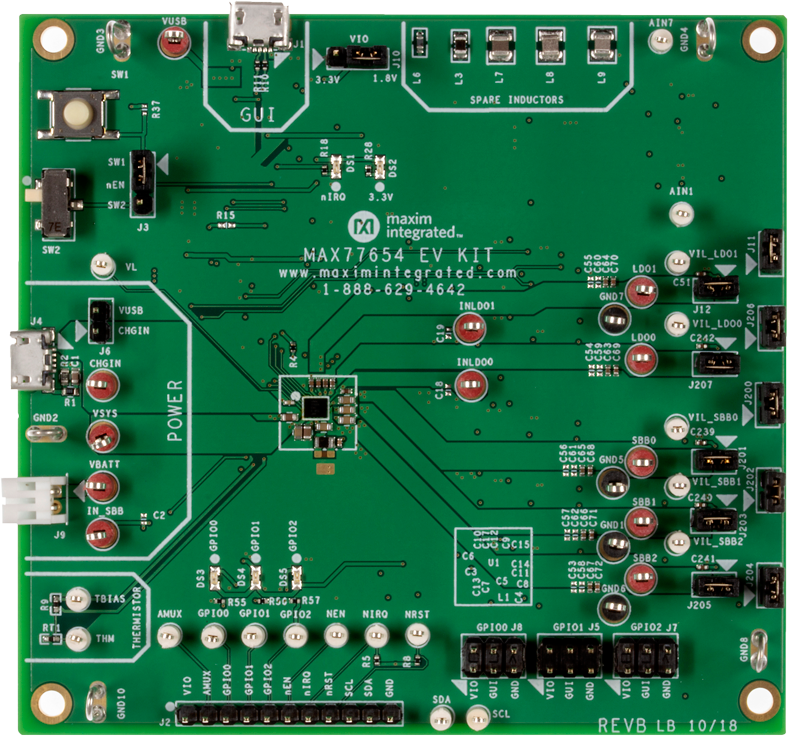

MAX77654评估套件
