MAX7456

集成了EEPROM的单通道、单色随屏显示器

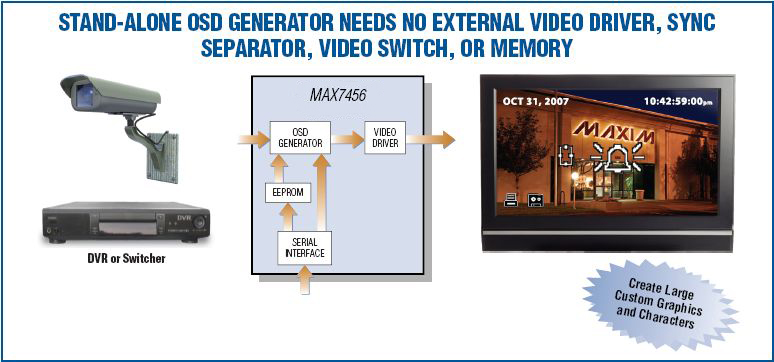

业内首款OSD发生器，带有EEPROM，用户可编程字符/图形，适用于全球市场

数据手册 (Rev. 1)

Viewing:

产品详情

256个用户定义字符或图形存储于内置EEPROM
字符大小为12 x 18像素
闪烁、反色和背景控制字符
可逐行设置亮度
最多显示16行 x 30列字符
视频驱动器输出带有电压衰减补偿
LOS、/VSYNC、/HSYNC和时钟输出
内置同步发生器
兼容于NTSC和PAL
SPI兼容串行接口
出厂时带有预先编程的字符组

参考资料

数据手册 2

MAX7456: Single-Channel Monochrome On-Screen Display with Integrated EEPROM Data Sheet (Rev.1) 09/09/2008

MAX7456: 集成了EEPROM的单通道、单色随屏显示器 Data Sheet (Rev.1) 03/10/2009

可靠性数据 1

MAX7456 Reliability Data 01/12/2023

设计笔记 2

使用MAX7461同步丢失报警功能实现简单快速的标清视频检测 04/14/2008

使用MAX7456存储器和评估板文件生成定制字符和图形 04/16/2008

技术文章 1

用于MAX7456随屏显示器SPI接口的C程序 07/22/2008

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
产品 5
MAX7450		视频信号调理器，带有AGC和后肩钳位
MAX7451		视频信号调理器，带有AGC和后肩钳位
MAX7452		视频信号调理器，带有AGC和后肩钳位
MAX7462		单通道视频重建滤波器和缓冲器

MAX7463		单通道视频重建滤波器和缓冲器
视频运算放大器（运算放大器） 1
MAX7461	量产	同步丢失报警
