MAX6689
量产7通道、高精度温度监测器
业内尺寸最小的7通道温度监视器，可精确提供不同位置的温度读数，可由软件或硬件控制待机模式
- 产品模型
- 4
产品详情
- 6通道热二极管输入
- 本地温度传感器
- +60°C至+100°C范围内远程测量精度为1°C
- 温度监测开始于POR，以实现失效安全系统保护
- /OVERT和/ALERT输出，用于中断、减速或关断
- /STBY输入，用于硬件停机模式
- 小型20引脚QSOP和TSSOP封装
- 2线制SMBus接口

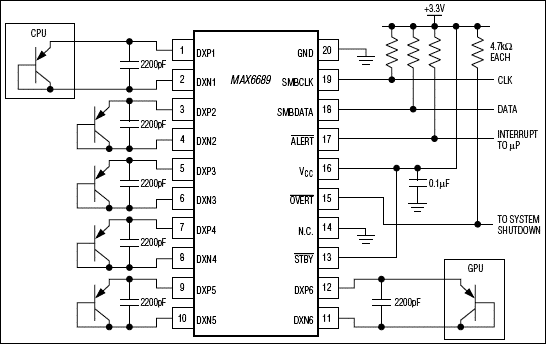

精密多通道温度监测器MAX6689监测其自身温度，以及外部多达6个二极管连接的晶体管的温度。所有温度通道都具有可编程报警门限，通道1，4，5和6还具有可编程过温门限。当某通道测量到的温度超过其各自的门限后，状态寄存器中的状态位置位。两个漏极开路输出：/OVERT和/ALERT，将相应的根据状态寄存器中的这些位变为低电平。
其2线制串行接口支持标准的系统管理总线(SMBus™)协议：写字节、读字节、发送字节和接收字节，以完成读温度数据和报警门限编程。
MAX6689可工作于-40°C至+125°C温度范围，并提供20引脚QSOP和TSSOP封装。
应用
- 台式计算机
- 笔记本电脑
- 服务器
- 工作站
参考资料
数据手册 2
设计笔记 1
技术文章 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX6689UP34+ | Thin Shrink Small-Outline Package | ||
| MAX6689UP34+T | Thin Shrink Small-Outline Package | ||
| MAX6689UP9A+ | Thin Shrink Small-Outline Package | ||
| MAX6689UP9A+T | Thin Shrink Small-Outline Package |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
12月 11, 2018 - 1754N ASSEMBLY |
||
| MAX6689UP34+ | 量产 | |
| MAX6689UP34+T | 量产 | |
这是最新版本的数据手册
