MAX5851

量产

双路、8位、80Msps、电流输出DAC

数据手册 (Rev. 0)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 8位、80Msps双DAC
  • 低功耗
    • 58mW，fCLK = 80MHz时IFS = 2mA
  • 2.7V至3.6V单电源供电
  • 2.7V电源时具有完整的输出摆幅和动态性能
  • 优异的动态性能
    • fOUT = 20MHz时，SFDR为66dBc
  • 可编程通道增益匹配
  • 集成1.24V低噪声带隙基准
  • 单电阻增益控制
  • 交错数据模式
  • 单端和差分时钟输入模式
  • 6mm x 6mm、微型40引脚薄型QFN封装
  • 可提供评估板—MAX5852EVKIT
MAX5851
双路、8位、80Msps、电流输出DAC

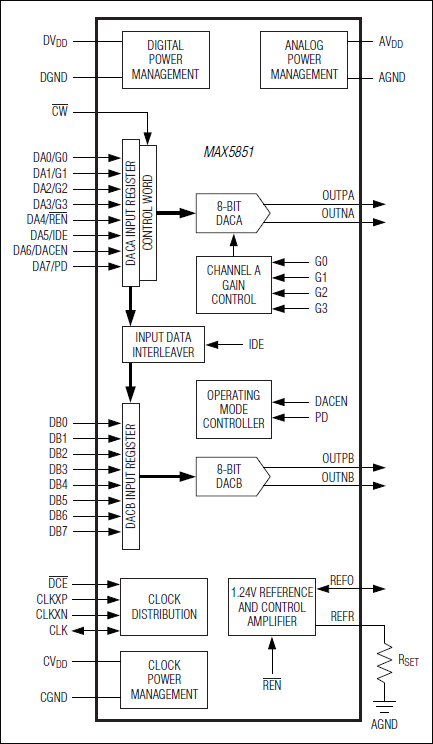

MAX5851：引脚配置
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

硬件生态系统

部分模型 产品周期 描述
标准高速数模转换器 3
MAX5854
量产 双通道、10位、165Msps、电流输出DAC
MAX5853
量产 双通道、10位、80Msps、电流输出DAC
MAX5852
量产 双路、8位、165Msps、电流输出DAC
Modal heading
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX5852EVKIT

MAX5851和MAX5852评估板

立即购买 更多内容

特性和优点

  • 快速评估和性能测试
  • 兼容CMOS
  • 用于时钟输入、时钟输出和模拟输出的SMA同轴连接器
  • 50Ω匹配的时钟输入和模拟输出信号线
  • 单端至差分时钟信号的转换电路
  • 差分电流输出至单端电压信号输出的转换电路
  • 满量程电流输出设定为20mA
  • 完全组装并经过测试
  • 也可以评估80Msps的MAX5851

产品详情

MAX5852评估板(EV kit)是完全组装并经过测试的电路板，包含所有评估MAX5852数模转换器(DAC)所必须的元件。MAX5852是双路、8位并行、165Msps DAC，集成了1.24V电压基准并提供差分电流输出。此评估板采用兼容CMOS的数据输入、差分或单端的时钟输入和3V电源，从而简化了电路板操作。

MAX5852评估板也可以用来评估MAX5851 (80Msps) DAC。

应用

  • 通信：VSAT、LMDS、MMDS、WLAN、点到点微波通信链路
  • 直接数字合成器(DDS)
  • 仪表/ATE
  • 正交调制
  • 无线基站
MAX5852EVKIT
MAX5851和MAX5852评估板
