MAX543

量产

串行、CMOS、12位乘法DAC,8引脚封装

单通道、串行、电流输出DAC,采用SO封装

产品模型
16
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

产品详情

  • 12位精度,采用8引脚MiniDIP或SO封装
  • 快速3线串行接口
  • 低INL和DNL(±1/2 LSB最大值)
  • 增益精度可达±1LSB(最大值)
  • 低增益温度系数(最大值5ppm/°C)
  • 采用+5V或+15V电源供电
  • TTL/CMOS兼容
  • ESD保护
MAX543
串行、CMOS、12位乘法DAC,8引脚封装

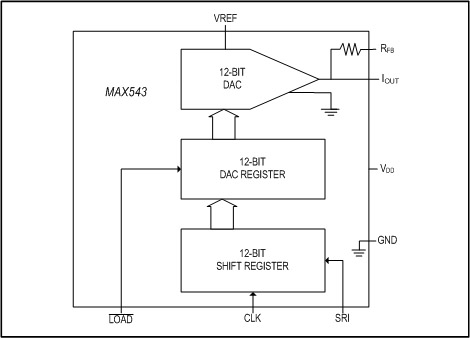

MAX543:功能框图
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目

硬件生态系统

部分模型 产品周期 描述
乘法型电流输出DAC 1
MAX551 量产 +3V/+5V、12位、串行、乘法DAC,10引脚µMAX封装
