MAX5067
双相、+0.6V至+3.3V输出可并联、平均电流模式控制器
双相、+0.6V至+3.3V输出、可并联、平均电流模式控制器
产品详情
- +4.75V至+5.5V或+8V至+28V输入电压范围
- VOUT可调
- +0.6V至+3.3V (MAX5065)
- +0.8V至+3.3V (MAX5067)
- 输出电流高达60A
- 内部电压调节器用于+12V或+24V总线电源
- 可编程自适应输出电压定位
- 真正差分远端输出检测
- 错相控制器降低了输出电容要求和分布电源损耗
- 平均电流模式控制
- 极好的多相和并联模块之间的电流均衡
- 精确的电流限制避免了降额使用MOSFET和电感
- 限制并联模块之间的反向吸流
- 集成的4A栅极驱动器
- 每相250kHz或500kHz可选的固定频率(两相高达1MHz)
- 125kHz至600kHz外部频率同步
- 内部PLL为并联多个DC-DC转换器提供时钟输出
- 热保护功能

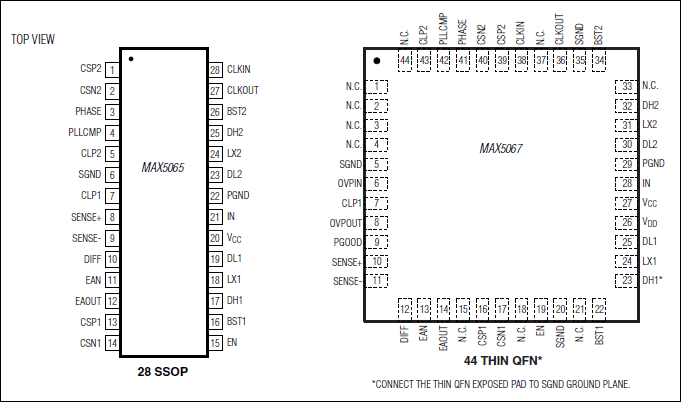

- 28引脚SSOP封装(MAX5065)
- 44引脚薄型QFN封装(MAX5067)
MAX5065/MAX5067为双相PWM控制器，其封装紧凑，外加极少的外部元件，就具有高输出电流能力。MAX5065/MAX5067采用双相、平均电流模式控制，允许使用最佳的低RDS(ON) MOSFET，即使在输出高电流时，也无需外部散热器。
差分检测功能允许精确控制输出电压，同时自适应电压定位提供最佳的瞬态响应。内部调节器可工作在+4.75V至+5.5V或+8V至+28V的输入电压范围内。每相高达500kHz的开关频率，双相工作等特性允许使用低输出电感值和低输入电容值。这样就可以使用嵌入PCB的平面磁性元件，以达到高可靠性、电流分配、热管理、紧凑尺寸及低系统成本。
MAX5065/MAX5067还具有用来同步外部时钟的时钟输入(CLKIN)，及用来并联多相控制器的、带有可编程相位延迟(相对于CLKIN)的时钟输出(CLKOUT)。MAX5065/MAX5067还可在总线电压高出调节输出电压时限制反向电流。该类器件专为限制多个电源模块并联时的吸流而设计。MAX5065提供+0.6V至+3.3V的可调输出电压。MAX5067提供+0.8V至+3.3V可调输出电压，且具有过压保护和电源就绪输出信号。
MAX5065/MAX5067工作在扩展级温度范围内(-40°C至+85°C)。MAX5065采用28引脚SSOP封装，MAX5067采用44引脚薄型QFN封装。关于兼容VRM 9.0/VRM 9.1、VID控制输出电压、44引脚QFN封装的控制器，请参考MAX5037A的数据资料。
应用
- 高端台式计算机
- 大规模存储矩阵
- 网络系统
- 负载点大电流/高密度电信系统DC-DC调节器
- RAID系统
- 服务器与工作站
