MAX44008

RGB色彩、红外和温度传感器

带6个传感器的小尺寸封装，真色彩数字化

数据手册 (Rev. 1)

Viewing:

产品详情

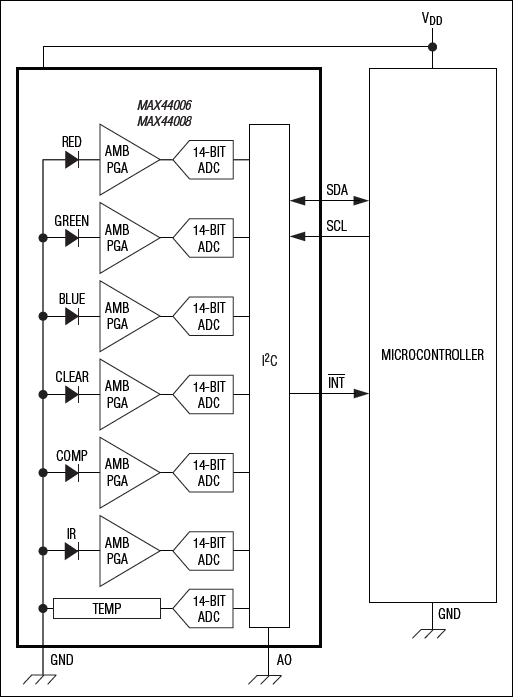

光学传感器融合，实现真色彩检测
- 7个并行ADC
- R、G、B、IR、ALS检测
优异的灵敏度
- 0.001 Lux
优化的总体系统功耗
- 10μA (MAX44006)/10μA (MAX44008)，环境光模式时
- 15μA (MAX44006)/16μA (MAX44008)，RGBC + IR模式时
- 0.01μA (MAX44006)/0.5μA (MAX44008)，关断模式时
数字功能
- 可编程通道增益
- 可调节中断门限
高度集成
- 2mm x 2mm x 0.6mm封装内包括6个传感器封装

参考资料

数据手册 2

MAX44006-MAX44008: RGB Color, Infrared, and Temperature Sensors Data Sheet (Rev.1) 09/20/2012

MAX44006-MAX44008_cn: RGB色彩、红外和温度传感器 Data Sheet (Rev.1) 05/14/2013

可靠性数据 1

MAX44008 Reliability Data 01/12/2023

技术文章 1

Map Colors of a CIE Plot and Color Temperature Using an RGB Color Sensor 10/24/2012

这是最新版本的数据手册

参考电路

Santa Cruz MAXREFDES23

IO-LINK光传感器

查看参考设计详情

特性和优点

世界上不多见的超小尺寸IO-Link光传感器：6.5mm x 25mm
低成本
IEC 61131-9
符合IO-Link 1.1和1.0版本要求
与现场总线无关
符合以下标准的瞬态电压抑制器(TVS)二极管
IEC 61000-4-2 (ESD)
IEC 61000-4-4 (EFT)
自动更换传感器
低功耗
极性反接和短路保护
