MAX4066
量产低成本、低电压、四路、SPST、CMOS模拟开关
- 产品模型
- 16
Viewing:
产品详情
- 与74HC4066引脚兼容
- 导通电阻符合规格：
- 170Ω（最大值，3V电源）
- 45Ω（最大值，12V电源）
- 确保通道间匹配：
- 4Ω（最大值）(MAX4066)
- 2Ω（最大值）(MAX4066A)
- 支持较低漏电流：
- +25°C时为1nA (MAX4066)
- +25°C时为100pA (MAX4066A)
- 单电源供电：+2.0V至+16V
- V+至GND信号处理
- TTL/CMOS逻辑兼容
- 低功耗：0.5µW
- 低串扰：-86dB
- 低关断隔离度：-58dB
- 低失真：0.03%
- 宽带宽：> 100MHz
MAX4066/MAX4066A四通道、SPST、CMOS模拟开关可提供优于行业标准器件的性能。这些新开关支持+2.0V至+16V工作电压，在3V、5V和12V电压下完全符合规格。两款器件均在12V电压下提供45Ω导通电阻和2Ω通道间匹配，并在额定信号范围内提供4Ω平坦度。
每个器件均由TTL/CMOS输入电平控制，可用作双边开关或多路复用器/解复用器。

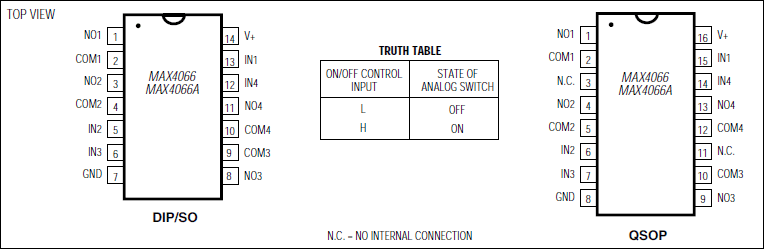

MAX4066/MAX4066A具有低关断漏电流（MAX4066A为100pA）和低功耗(0.5µW)，是电池供电设备的适宜之选。这些器件也适用于低失真音频应用。两款器件均采用14引脚DIP和SO封装以及16引脚QSOP封装。ESD保护大于2000V（方法3015.7）。
应用
- 音频/视频信号路由
- 电池供电应用
- 通信系统
- 低压数据采集
- 采样保持电路
参考资料
数据手册 2
可靠性数据 1
设计笔记 2
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX4066ACEE+ | 16-QSOP-150_MIL | ||
| MAX4066ACEE+T | 16-QSOP-150_MIL | ||
| MAX4066ACPD+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MAX4066ACSD+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066ACSD+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066AEEE+ | 16-QSOP-150_MIL | ||
| MAX4066AEEE+T | 16-QSOP-150_MIL | ||
| MAX4066AESD+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066AESD+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066CEE+ | 16-QSOP-150_MIL | ||
| MAX4066CEE+T | 16-QSOP-150_MIL | ||
| MAX4066CPD+ | Plastic Dual-In-Line, Narrow (0.3in) | ||
| MAX4066CSD+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066CSD+T | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066ESD+ | Small-Outline IC, Narrow (0.15in) | ||
| MAX4066ESD+T | Small-Outline IC, Narrow (0.15in) |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
8月 18, 2021 - 1702RN ASSEMBLY |
||
| MAX4066ACSD+ | 量产 | |
| MAX4066ACSD+T | 量产 | |
| MAX4066CSD+ | 量产 | |
| MAX4066CSD+T | 量产 | |
| MAX4066ESD+ | 量产 | |
| MAX4066ESD+T | 量产 | |
|
5月 22, 2018 - 1702N ASSEMBLY |
||
| MAX4066ACSD+ | 量产 | |
| MAX4066ACSD+T | 量产 | |
|
5月 1, 2020 - 1702R ASSEMBLY |
||
| MAX4066AESD+ | 量产 | |
| MAX4066AESD+T | 量产 | |
|
1月 24, 2019 - 1746N ASSEMBLY |
||
| MAX4066CEE+ | 量产 | |
| MAX4066CEE+T | 量产 | |
这是最新版本的数据手册
