MAX38911
推荐新设计使用具有低功耗模式的11µVRMS 低噪声、500mA LDO线性稳压器
具有低功耗模式的500mA LDO，适用于常开设备
- 产品模型
- 4
产品详情
- 支持广泛、灵活的工作范围
- 输入电源电压范围：1.7V至5.5V
- 输出电压范围：0.8V至5.0V
- 输出电流：500mA（最大值）
- 在500mA负载和5.0V输入电压下，压差为24.3mV
- 低功耗模式下空载电源电流为19.2µA
- 正常模式电源电流为332µA
- 关断电源电流：<1µA
- 噪声更小，精度更高
- 11µVRMS输出噪声（10Hz至100kHz）
- 在10kHz、250mA负载电流和300mV输入和输出电压分离条件下，PSRR为70dB
- 直流精度为±1%（在整个负载、线路和温度范围内）
- 易于使用且具有强大保护功能
- 采用2µF（最小有效）输出电容便可稳定工作
- 可编程软启动速率
- 过流和过温保护
- 反向电流保护
- 电源良好输出
- 尺寸更小，可靠性更高
- 1.42mm x 0.83mm、3 x 2、6引脚、0.4mm间距WLP封装
- 2mm x 2mm、8引脚TDFN封装
- 工作温度范围为-40°C至+125°C
MAX38911/MAX38912均为低噪声、高PSRR PMOS线性稳压器，可提供高达500mA的负载电流，在10Hz至100kHz频率范围内输出噪声仅为11µVRMS。
这些稳压器受到内部电路的充分保护，可提供可编程的浪涌电流限制、输出过流限制、反向电流限制和热过载保护。
MAX38911采用WLP和TDFN两种封装，出厂输出电压默认预设为1.8V。另外也可提供0.8V至5.0V范围内的自定义固定输出电压，步进为50mV，详见"订购信息"。
MAX38912通过两个外部反馈电阻，提供0.8V至5.0V的可调输出电压，增强了灵活性。
MAX38911ANT采用1.42mm x 0.83mm、3 x 2、6引脚、0.4mm间距WLP封装，而MAX38911ATA和MAX38912ATA采用8引脚、2mm x 2mm TDFN封装。
应用
- 数码相机和音频设备
- 用于便携式应用的高性能传感器
- 成像和高频传感器
- 物联网传感器
- 移动电话
- 便携式和电池供电设备
参考资料
视频 1
模拟对话 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX38911ANT+ | 6-WLCSP-N/A | ||
| MAX38911ANT+T | 6-WLCSP-N/A | ||
| MAX38911ANT25+ | 6-WLCSP-N/A | ||
| MAX38911ANT25+T | 6-WLCSP-N/A |
这是最新版本的数据手册
评估套件

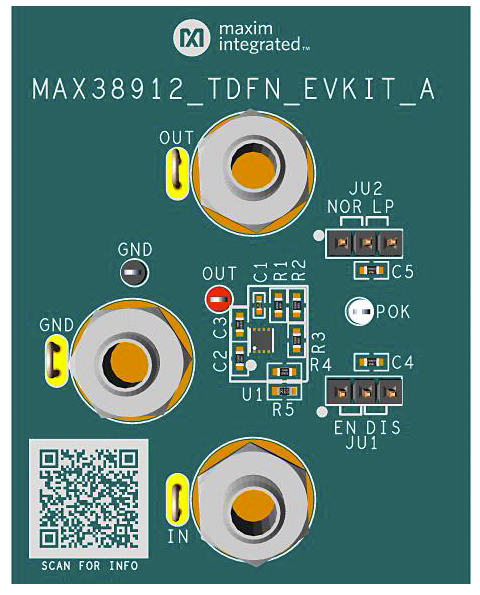

MAX38912评估套件
资料
MAX38911评估套件
资料
