MAX2471

量产

10MHz至500MHz、VCO缓冲放大器，差分输出

数据手册 (Rev. 0)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 电源电压范围：+2.7V至+5.5V
  • 输入频率范围
    • 高：10MHz至500MHz(MAX2470/2471)
    • 低：10MHz至200MHz(MAX2470)
  • 200MHz时功率增益>14dB
  • 200MHz时的典型反向隔离为64dB
  • 低失真输出驱动
  • 超小型SOT23-6封装
  • 高输入阻抗
  • 单端(MAX2470)或差分(MAX2471)输入
MAX2471
10MHz至500MHz、VCO缓冲放大器，差分输出

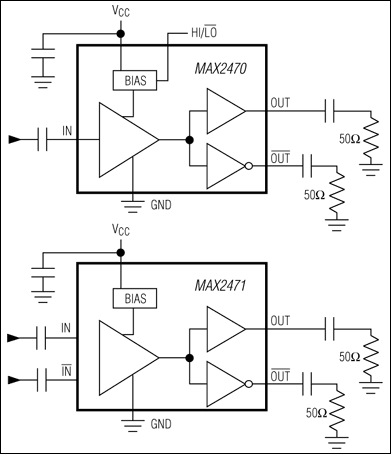

MAX2470、MAX2471：典型工作电路
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

设计笔记 1

技术文章 2

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

MAX2470EVKIT

MAX2470、MAX2471评估板

立即购买 更多内容

特性和优点

  • 轻松评估MAX2470/MAX2471
  • +2.7V至+5.5V单电源供电
  • 提供板载输入频率范围选择(MAX2470)
  • 单端(MAX2470)或差分(MAX2471)输入
  • 包括所有关键外围元件

产品详情

MAX2470/MAX2471评估套件（EV套件）简化了对MAX2470/MAX2471 VCO缓冲放大器的评估。这些套件可以测试器件的性能，并且不需要额外的支持电路。所有输入和输出均使用SMA连接器，以便轻松连接RF测试设备。

MAX2470评估套件已装配MAX2470，提供一个高阻抗输入（带有端接至50Ω的焊盘）和一对匹配50Ω差分输出。JU1在HI/LO档偏置控制输入端设置逻辑电平，可在10MHz至500MHz和10MHz至200MHz之间进行选择。MAX2471评估套件已装配MAX2471，提供两个高阻抗输入（带有端接至50Ω的焊盘）和一对匹配50Ω差分输出。

MAX2471EVKIT

MAX2470、MAX2471评估板

立即购买 更多内容

特性和优点

  • 轻松评估MAX2470/MAX2471
  • +2.7V至+5.5V单电源供电
  • 提供板载输入频率范围选择(MAX2470)
  • 单端(MAX2470)或差分(MAX2471)输入
  • 包括所有关键外围元件

产品详情

MAX2470/MAX2471评估套件（EV套件）简化了对MAX2470/MAX2471 VCO缓冲放大器的评估。这些套件可以测试器件的性能，并且不需要额外的支持电路。所有输入和输出均使用SMA连接器，以便轻松连接RF测试设备。

MAX2470评估套件已装配MAX2470，提供一个高阻抗输入（带有端接至50Ω的焊盘）和一对匹配50Ω差分输出。JU1在HI/LO档偏置控制输入端设置逻辑电平，可在10MHz至500MHz和10MHz至200MHz之间进行选择。MAX2471评估套件已装配MAX2471，提供两个高阻抗输入（带有端接至50Ω的焊盘）和一对匹配50Ω差分输出。
MAX2470EVKIT
MAX2470、MAX2471评估板
MAX2471EVKIT
MAX2470、MAX2471评估板
