MAX2021

量产

高动态范围、直接上/下变频转换器，提供750MHz至1200MHz正交调制/解调

高线性度、低噪声、1GHz ZIF调制器/解调器，能够处理4载波WCDMA Tx

数据手册 (Rev. 2)
产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:
  • 产品详情
  • 参考资料
  • 软件资源
  • 硬件生态系统
  • 评估套件
  • 最新评论
    •

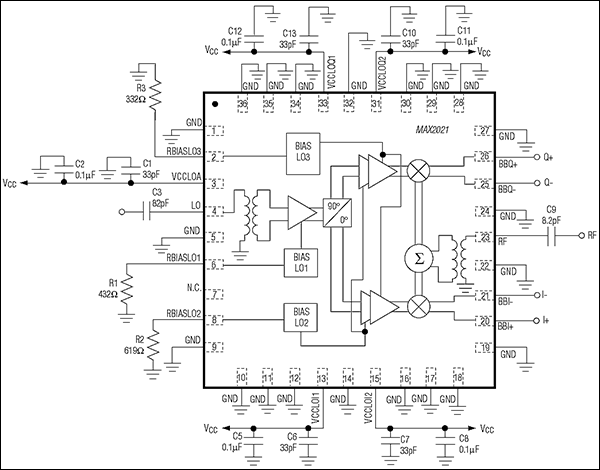

    产品详情

  • 750MHz至1200MHz RF频率范围
  • 可选择功率模式：通过外部电阻设置器件工作在低功耗/低性能模式
  • 36引脚、(6mm x 6mm)、TQFN封装，提供高隔离度

    调制器性能：
  • 满足4载波WCDMA的65dBc ACLR要求
  • OIP3典型值：+21dBm
  • OIP2典型值：+58dBm
  • OP1dB典型值：+16.7dBm
  • LO泄漏典型值：-32dBm
  • 边带抑制典型值：43.5dBc
  • 输出噪声谱密度：-174dBm/Hz
  • DC至550MHz基带输入可直接与DAC连接，减少了I/Q缓冲器的成本
  • 直流耦合输入允许用户控制失调电压

    解调器性能：
  • IIP3典型值：+35.2dBm
  • IIP2典型值：+76dBm
  • IP1dB典型值：> 30dBm
  • 转换损耗典型值：9.2dB
  • NF典型值：9.3dB
  • I/Q增益平衡：0.06dB
  • I/Q相位平衡：0.15°
    • MAX2021
    高动态范围、直接上/下变频转换器，提供750MHz至1200MHz正交调制/解调
    提问

    参考资料

    数据手册 2

    可靠性数据 1

    技术文章 1

    了解更多

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    对数检波器 2
    MAX2015
    		量产 0.1GHz至3GHz、75dB对数检测器/控制器
    MAX2016
    		量产 LF至2.5GHz、双路对数检测器/控制器，用于功率、增益和VSWR测量
    快速精密数模转换器 2
    MAX5895
    		最后购买期限 16位、500Msps、插值与调制、双路DAC，CMOS输入
    MAX5875
    		量产 16位、200Msps、高动态性能、双路DAC，CMOS输入
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目

    评估套件

    MAX2021EVKIT

    MAX2021评估板

    立即购买 更多内容

    特性和优点

    • 经过完全安装与测试
    • 为输入、输出端口配备了50Ω SMA连接器
    • 750MHz至1200MHz RF范围
    • 高线性和低噪声性能
    • 宽带基带输入/输出
    • DC耦合输入提供直接DAC/ADC接口

    产品详情

    MAX2021评估板(EV kit)可简化MAX2021直接上变频(下变频)正交调制器(解调器)的评估，MAX2021是针对手持RFID和便携式读卡器，以及750MHz至1200MHz的单载波与多载波GSM/EDGE，cdma2000®，WCDMA和iDEN®基站应用而设计的。该评估板在工厂经过完全安装与测试。评估板上的所有输入和输出都配备了标准的50Ω SMA连接器，允许在测试平台上进行快速简便的评估。

    本文档提供评估器件所需的测试设备清单、简洁明了的功能验证过程、评估板说明、电路原理图、评估板材料清单(BOM)以及PCB的各层布线图。

    应用

    • 电缆调制解调器终端系统(CMTS)
    • 数字与扩频通信系统
    • 固定宽带无线接入
    • GSM 850/GSM 900 EDGE基站
    • 微波链路
    • 军用系统
    • 预校正发送器与接收器
    • RFID手持产品或入口读卡器
    • 单载波与多载波cdmaOne™和cdma2000基站
    • 单载波与多载波WCDMA 850基站
    • 视频点播(VOD)与DOCSIS®兼容的边沿QAM调制
    • WiMAX发射机与接收机
    MAX2021EVKIT
    MAX2021评估板
