MAX20053
量产2A、同步、Buck LED驱动器，集成MOSFET
高性能、小尺寸、高效buck LED驱动器简化汽车和通用照明设计
- 产品模型
- 12
产品详情
- 汽车级品质：通过AEC-Q100认证
- 集成0.14Ω（典型值）MOSFET的完全同步2A降压型转换器
- 宽输入电源电压范围：4.5V至65V
- 两个开关频率选项：400kHz和2.1MHz
- 内部环路补偿(MAX20050/MAX20052)和外部环路补偿(MAX20051/MAX20053/MAX20053D)选项
- 开关频率与PWM调光信号同步
- 低电平有效故障(FLT)指示器
- 输出短路保护
- 高侧电流调节省去一条与LED灯串的连接
- 扩频模式缓解EMI问题
- 200mV较低满量程高侧电流检测电压
- REFI引脚调节LED电流，低至零安培
- PWM调光可断开高侧和低侧MOSFET驱动器的连接
- 5V、10mA LDO输出为其他电路提供偏置
- 超低关断电流（5μA，典型值）
- 输出过载、短路和过热保护
- 12引脚(3mm x 3mm) TDFN、14引脚(5mm x 4.4mm) TSSOP和24引脚(4mm x 4mm) TQFN封装选项

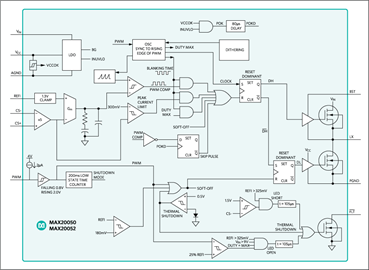

MAX20050–MAX20053是适合汽车外部照明应用的高亮度LED (HB LED)驱动器。该器件由完全同步的降压转换器和集成式MOSFET组成，可以使用少量外部组件，驱动电流高达2A的LED串联灯串。MAX20050/ MAX20052利用内部环路补偿尽可能减少组件数量，MAX20051/MAX20053/MAX20053D则利用外部补偿来实现充分的灵活性。
4.5V至65V宽输入电源电压范围支持极端条件下的汽车冷启动和负载突降操作。低开关和高开关频率选项（400kHz或2.1MHz）为设计人员提供了优化解决方案尺寸或效率的灵活性，同时避免在AM频段内产生干扰。扩频为设计人员提供了更多选项，有助于从系统层面降低EMI。MAX20050/MAX20051的内部开关频率为400kHz，MAX20052/MAX20053的内部开关频率则为2.1MHz。此外，MAX20051B的扩频已禁用。
高端电流调节意味着只需要与LED灯串进行单一连接；灯串接地可以就地完成。除了PWM调光之外，IC还利用REFI引脚提供模拟调光。满量程电流调节精度为±2.5%，在-40°C至+125°C整个温度范围内，10%满量程电流调节精度为±8%。5V、10mA LDO输出可用于偏置其他电路。
故障保护机制包括输出过载、短路和器件过温保护。这些器件的额定工作温度范围为-40°C至+125°C，并采用带裸露焊盘的散热增强型12引脚(3mm x 3mm) TDFN、14引脚(5mm x 4.4mm) TSSOP和24引脚(4mm x 4mm) TQFN封装。
设计解决方案：驱动器监控系统需要采用新型IR-LED驱动器›
应用
- 示廓灯(CLL)
- 商业、工业和建筑照明
- 角灯(CL)
- 日间行车灯(DRL)
- 驾驶员监控系统(DMS)
- 雾灯
- 前照灯
- 尾灯
参考资料
数据手册 1
技术文章 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX20053AAUD+ | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053AAUD+T | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053AAUD/V+ | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053AAUD/V+T | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053AUD/V+ | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053AUD/V+T | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053CAUD/V+ | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053CAUD/V+T | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053DATG/V+ | 24-TQFN-4X4X0.75 | ||
| MAX20053DATG/V+T | 24-TQFN-4X4X0.75 | ||
| MAX20053EAUD/V+ | 14-TSSOP_4.4_EP-4.4_MM | ||
| MAX20053EAUD/V+T | 14-TSSOP_4.4_EP-4.4_MM |
| 产品型号 | 产品生命周期 | PCN |
|---|---|---|
|
7月 25, 2022 - 2237 ASSEMBLY |
||
| MAX20053AAUD+ | 量产 | |
| MAX20053AAUD/V+ | 量产 | |
| MAX20053AAUD/V+T | 量产 | |
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
| MAX20053CAUD/V+ | 量产 | |
|
5月 4, 2022 - 2262_ADDENDUM ELECTRICAL DATASHEET |
||
| MAX20053AAUD+ | 量产 | |
| MAX20053AAUD/V+ | 量产 | |
| MAX20053AAUD/V+T | 量产 | |
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
| MAX20053CAUD/V+ | 量产 | |
| MAX20053DATG/V+ | 量产 | |
| MAX20053DATG/V+T | 量产 | |
|
3月 14, 2022 - 2262 ELECTRICAL DATASHEET |
||
| MAX20053AAUD+ | 量产 | |
| MAX20053AAUD/V+ | 量产 | |
| MAX20053AAUD/V+T | 量产 | |
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
| MAX20053CAUD/V+ | 量产 | |
| MAX20053DATG/V+ | 量产 | |
| MAX20053DATG/V+T | 量产 | |
|
7月 7, 2021 - 2154B ELECTRICAL DATASHEET |
||
| MAX20053AAUD+ | 量产 | |
| MAX20053AAUD/V+ | 量产 | |
| MAX20053AAUD/V+T | 量产 | |
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
| MAX20053CAUD/V+ | 量产 | |
| MAX20053DATG/V+ | 量产 | |
| MAX20053DATG/V+T | 量产 | |
|
6月 11, 2020 - 1993 WAFER FAB |
||
| MAX20053AAUD+ | 量产 | |
| MAX20053AAUD/V+ | 量产 | |
| MAX20053AAUD/V+T | 量产 | |
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
| MAX20053CAUD/V+ | 量产 | |
|
8月 18, 2022 - 2236A_CANCELLATION ASSEMBLY |
||
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
|
7月 13, 2022 - 2236A ASSEMBLY |
||
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
|
7月 6, 2021 - 2154A ASSEMBLY |
||
| MAX20053AUD/V+ | 量产 | |
| MAX20053AUD/V+T | 量产 | |
这是最新版本的数据手册
评估套件
MAX20051/MAX20053评估板
资料
MAX20050/MAX20052 评估板
资料
