MAX17085B
量产具有两路降压型主控制器和两路LDO稳压器的集成充电器
集电池充电和系统供电于一体的解决方案
- 产品模型
- 2
产品详情
- 具有双路主电源降压控制器的一体化充电器
- 5V/100mA和3.3V/50mA LDO稳压器
- 主电源
- 具有快速瞬态响应和较长导通时间的双路Quick-PWM控制器
- 300kHz至800kHz开关频率
- 5V和3.3V固定SMPS输出
- 低噪声超声模式
- 自动重试故障保护
- 充电器
- 高开关频率(1.4MHz)
- 可选择2、3和4节电池电压
- 自动选择系统电源
- 内置电荷泵用于驱动n沟道MOSFET适配器选择开关
- 充电电压精度为±0.4%
- 输入限流精度为±2.5%
- 充电电流精度为±3%
- 监测器输出用于监测
- 交流适配器电流(精度为±2%)
- 电池放电电流(精度为±2%)
- 交流适配器就绪状态
- 充电电流可通过模拟/PWM (100Hz至500kHz)信号设置
- 交流适配器过压和过流保护

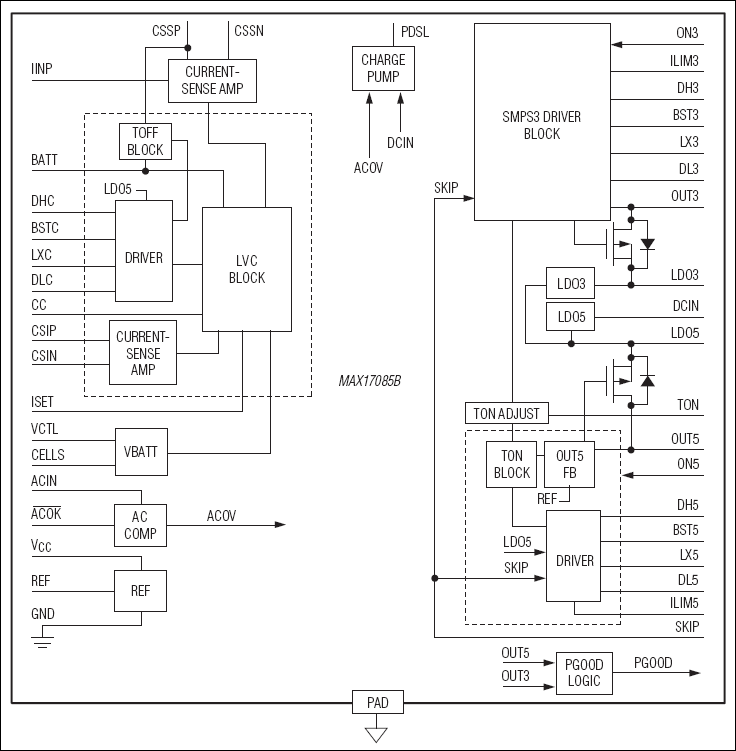

MAX17085B为笔记本电脑提供一体化电源方案，器件集成了多化学类型电池充电器、双路固定输出Quick-PWM™降压控制器以及双路不间断线性稳压器：
- 充电器：高频(约为1.4MHz)、多化学类型电池充电器采用电感电流纹波恒定的电流模式架构，大大降低了元件尺寸和成本。低失调电压检测放大器允许使用小阻值检流电阻检测充电电流和输入限流值。
充电器采用n沟道开关MOSFET。可调节的充电电流、充电电压和电池节数允许灵活地使用不同类型的电池组，充电电流可通过模拟控制输入或PWM输入设置。高精度检流放大器提供快速逐周期电流模式控制，以防止电池短路并快速响应系统的负载瞬变。此外，充电器还提供一路与适配器电流成正比的高精度模拟输出。
内置电荷泵控制一个n沟道适配器选择开关，充电器关闭时，电荷泵也仍然保持工作。没有连接适配器时，p沟道MOSFET将选择电池作为输入。
- 主电源SMPS：双路Quick-PWM降压控制器带有同步整流，能够为笔记本电脑提供5V和3.3V主电源。低边MOSFET检测提供了一个简单、低成本且高效率的谷电流限制保护。MAX17085B还提供输出欠压、输出过压和热故障保护。
每个SMPS具有独立的使能输入以及共用的漏极开路电源就绪输出，可实现灵活的电源排序。电压软启动降低了浪涌电流，无源关断则通过一个内部开关对输出放电。快速瞬态响应和较长的导通时间降低了对输出电容的要求。可选的跳脉冲模式和超声模式提高了轻载时的效率。超声模式在轻载时保持在最低的开关频率，大大降低了可闻噪声。
- 双路LDO稳压器：内部5V/100mA LDO5带有切换功能，可用于产生上电所需的5V偏压，或作为低压“不间断”电源使用。另一路3.3V/50mA LDO3为系统微控制器提供“不间断”电源。
应用
- 2至4节Li+电池供电设备
- 5V与3.3V电源
- 笔记本电脑
- PDA与移动通信
参考资料
数据手册 1
可靠性数据 1
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| MAX17085BETL+ | 40-LFCSP-5X5X0.75 | ||
| MAX17085BETL+T | 40-LFCSP-5X5X0.75 |
