MAX14661

量产

Beyond-the-Rails（供电轨以上）的16:2多路复用器

从低至1.6V的单供电轨复用±5.5V共模信号

数据手册 (Rev. 2) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 供电轨以上的技术降低了成本和复杂性
    • 从+1.6V单电源切换±5.5V信号
    • 宽电源电压范围：+1.6V至+5.5V
    • 在整个电源范围内具有低RON：5.5Ω（典型值）
  • 灵活的多路复用可实现设计重用
    • 16:2矩阵开关多路复用器以任意组合将任何输入引脚连接到任一公共引脚
    • 每个开关均通过I2C或SPI独立控制
    • 可编程影子寄存器支持同步更新
  • 低失真切换可提高系统性能
    • 总谐波失真+噪声：0.005%（典型值）
    • 在整个信号范围内RON平坦度为2.5mΩ（典型值）
  • 集成保护确保系统可靠性
    • 即使关断，所有AB_和COM_引脚上也能提供±10kV HBM ESD保护
MAX14661
Beyond-the-Rails（供电轨以上）的16:2多路复用器

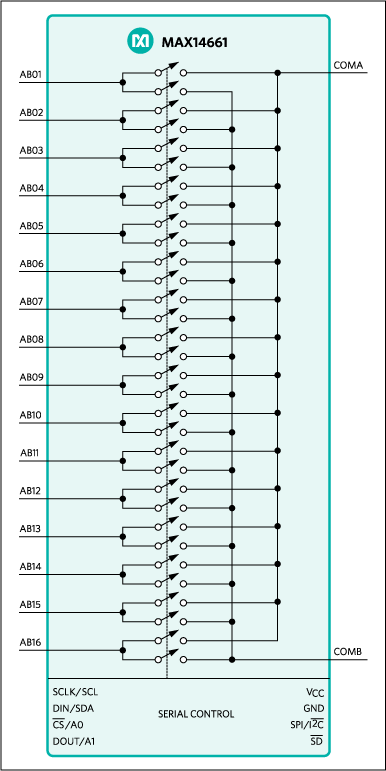

MAX14661: Functional Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

可靠性数据 1

设计笔记 1

技术文章 1

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

工具及仿真模型

IBIS 模型 1

评估套件

eval board
schematic 1
MAX14661PMB1

MAX14661评估套件

立即购买 更多内容

特性和优点

  • 16:2矩阵开关多路复用器
  • 50Ω受控阻抗信号走线
  • Pmod™ 连接器可实现轻松接口
  • 符合RoHS标准
  • 经过验证的PCB布局
  • 装配完成且经过测试
  • 评估套件内容为包含MAX14661的外设模块

产品详情

MAX14661 PMB1外设模块为评估MAX14661 Beyond-the-Rails™ 16:2多路复用器提供了便捷的方式。所有PCB信号走线均为50Ω受控阻抗，以便轻松进行阻抗匹配。该IC支持通过SPI/I2C引脚设置的I2C和SPI编程模式。

有关该IC工作的详细信息，请参考MAX14661 IC数据手册。



应用

  • 音频输入选择
  • 数据采集
  • I2C信号切换
  • 系统诊断
MAX14661PMB1
MAX14661评估套件

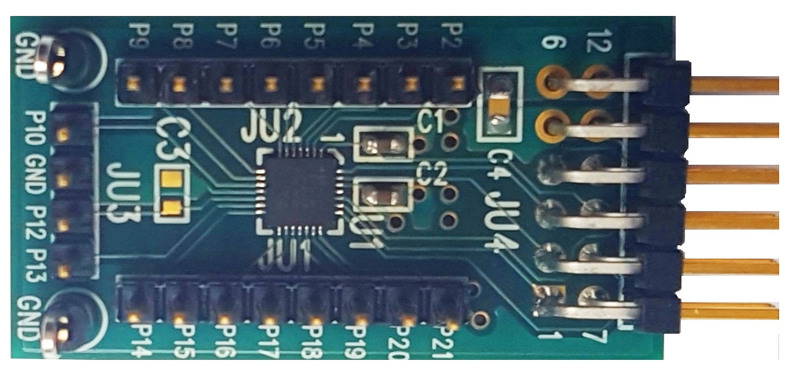

MAX14661PMB1: Board Photo

参考电路

5878fig01
5878fig01
maxrefdes72-birds-eye
MAXREFDES72 参考设计

Pmod Adapter for Arduino Platform

查看参考设计详情

特性和优点

特征

  • 兼容Arduino® UNO R3 (IOREF支持3.3V或5V信号电平)
  • 2x6 Digilent® Pmod™兼容接 (口 (支持1、2、3和4型Pmod, 以及I2C和非标准引脚排列
  • Pmod和Arduino引脚之间电平转换
  • 高精度RTC，带有集成MEMS谐振器

应用

  • 原型设计
  • 科展项目
  • 制造商和业余爱好者项目
  • 科学和电子教育
  • 模拟外设测试和集成
MAXREFDES72
Pmod Adapter for Arduino Platform
5878fig01
maxrefdes72-birds-eye
