LTM8068

推荐新设计使用

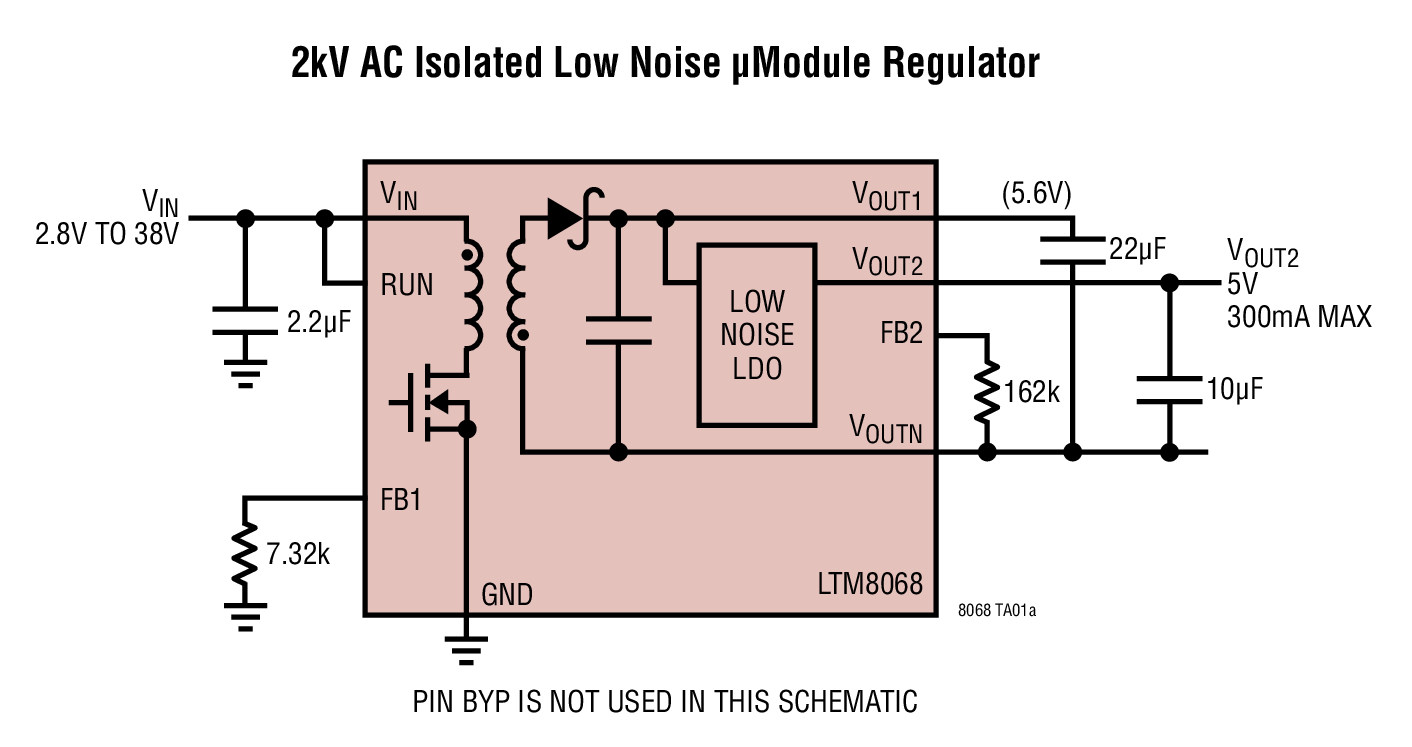

具 LDO 后置稳压器的 3V_IN 至 40V_IN 隔离式 μModule DC/DC 转换器

数据手册 (Rev. C) 产品选型表

产品模型: 3

Viewing:

产品详情

2kVAC 隔离式 μModule 转换器
UL60950 识别文件 E464570
宽输入电压范围：3V 至 40V
V_OUT1 输出：
- 高达 450mA (V_IN = 24V，V_OUT1 = 5V)
- 2.5V 至 18V 输出范围

V_OUT2 低噪声线性后置稳压器：
- 高达 300mA
- 1.2V 至18V 输出范围
电流模式控制
可编程软起动
可由用户配置的欠压闭锁

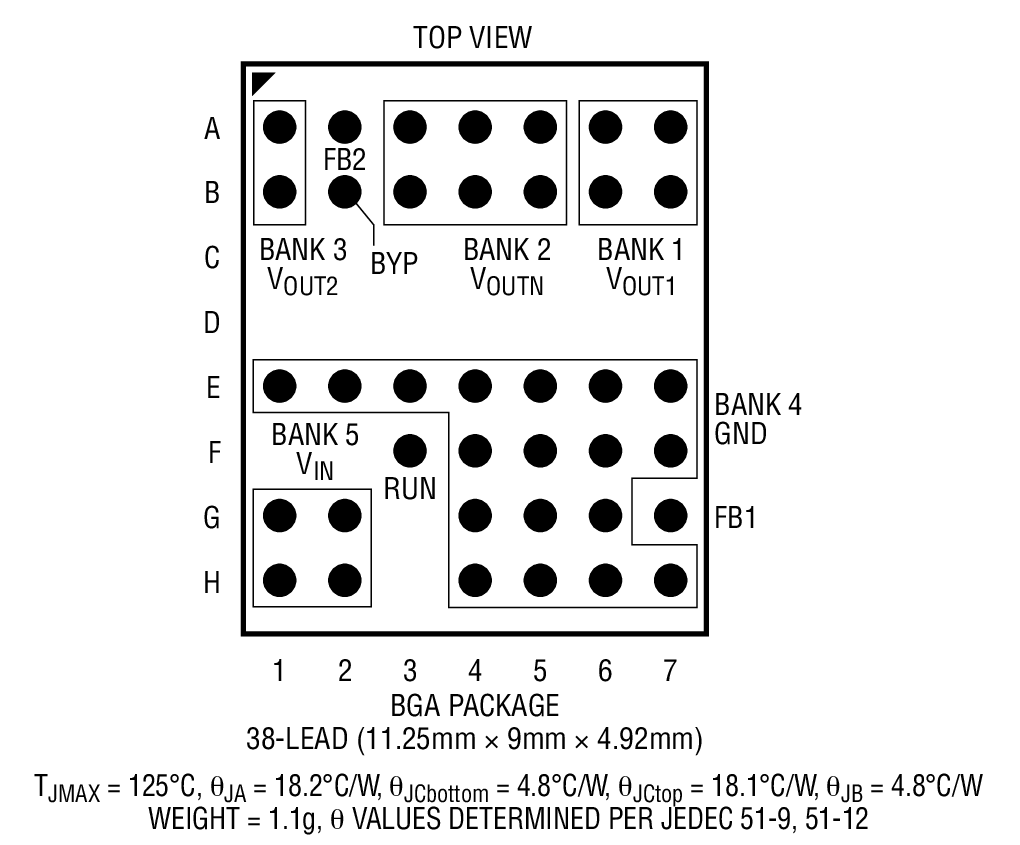

扁平 (9mm x 11.25mm x 4.92mm) BGA 封装

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM8068EY#PBF	38-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8068IY	38-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8068IY#PBF	38-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM8068EY#PBF	量产
LTM8068IY	量产
LTM8068IY#PBF	量产
8月 25, 2020 - 20_0276 LTM8067, LTM8068 Datasheet Electrical Specification Change
		PCN20_0276_Form Material_Report Datasheet Specification Comparison Datasheet Specification Comparison
LTM8068EY#PBF	量产
LTM8068IY	量产
LTM8068IY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM8068EY#PBF	量产
LTM8068IY	量产
LTM8068IY#PBF	量产
4月 11, 2019 - 19_0067 Notification of Wafer Fab Location Change for 0.35 BCD Process
		PCN19_0067_Form Material_Report Delta Qualification Matrix Qualification Results Summary Detailed Parts List Other
LTM8068EY#PBF	量产
LTM8068IY	量产
LTM8068IY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
LTM8067	推荐新设计使用	3V_IN 至 40V_IN 隔离式 μModule DC/DC 转换器

工具及仿真模型

LTspice 2

LTspice中提供以下器件型号：

LTM8068

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

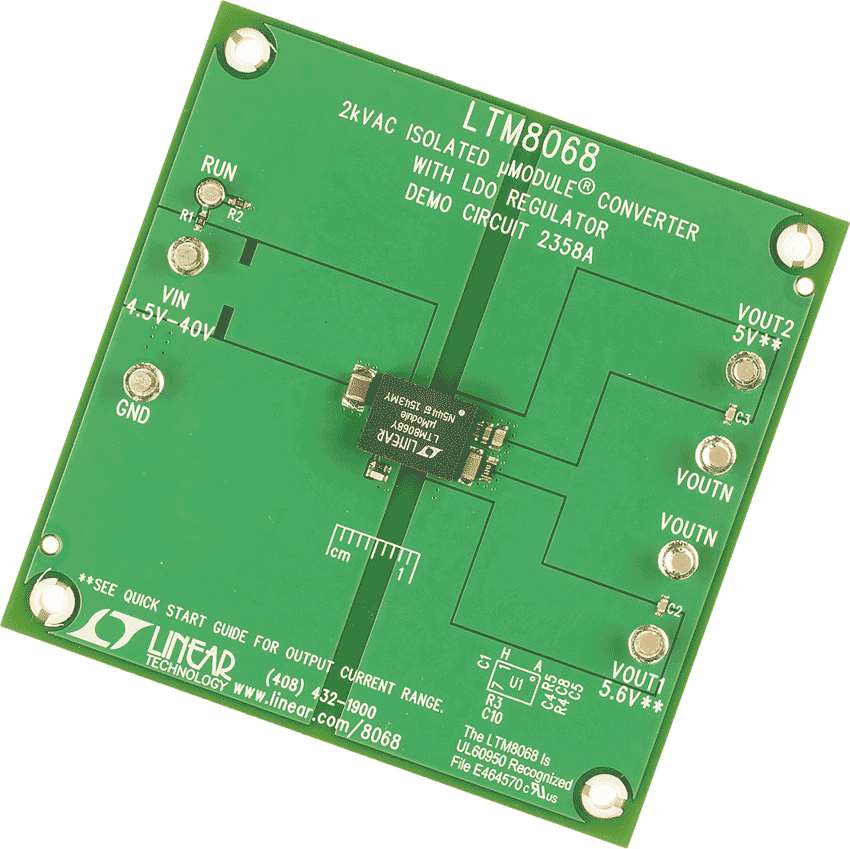

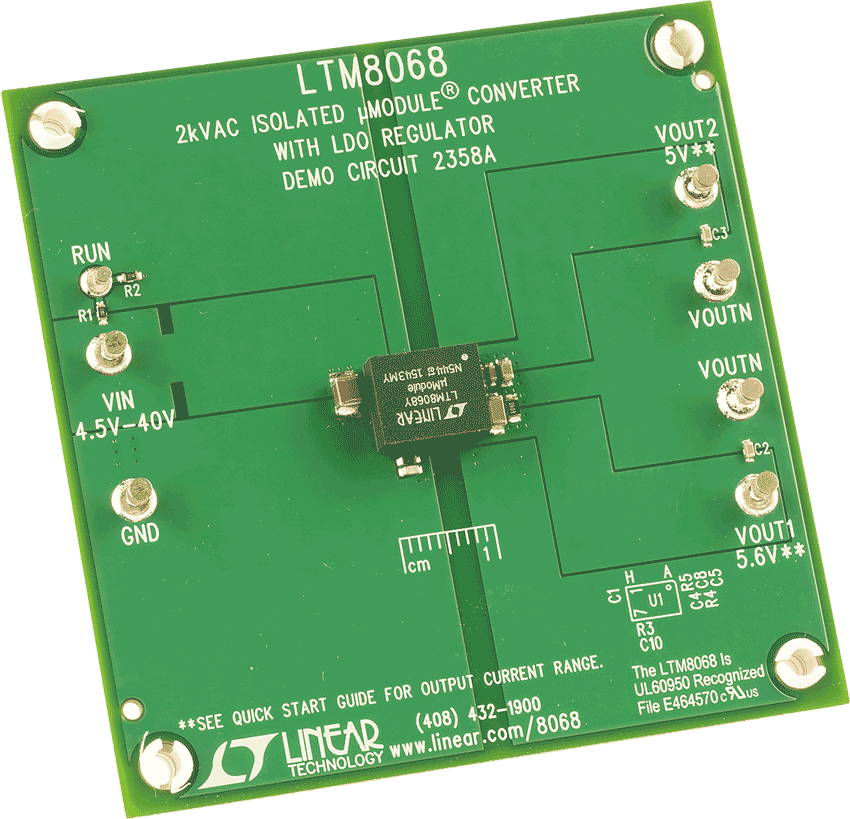

LTM8068 Demo Board | 2kV AC Isolated μModule Flyback with LDO, 4.5V ≤ VIN ≤ 40V, VOUT1 = 5.6V @ up to 460mA, VOUT2 = 5V Post-Regulator LDO

立即购买更多内容

产品详情

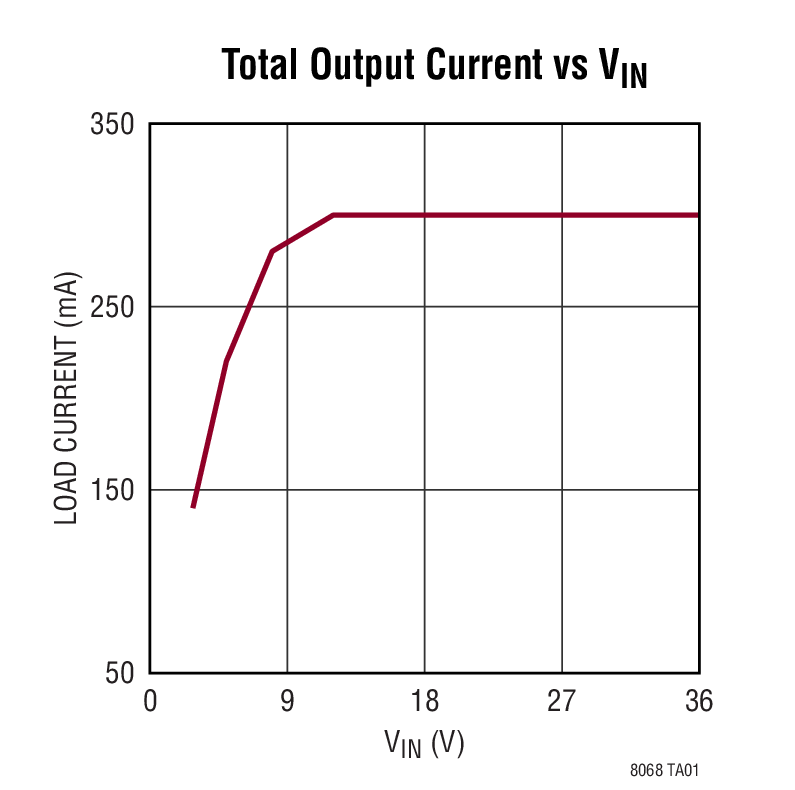

The Demo Circuit 2358A is a 2kV AC isolated flyback μModule^® DC/DC converter with LDO post regulator featuring the LTM8068. The demo circuit is designed for a 5.6V flyback output and a 5V post regulator output from a 4.5V to 40V input. The current capability of the 5.6V flyback output (V_OUT1) varies with input voltage from about 200mA at 4.5V_IN to about 460mA at 40V_IN. The current capability of the 5V LDO output (V_OUT2) is limited by either the V_OUT1 loading or the 300mA current limit on the LDO post regulator itself. Figure 1 in the demo manual shows the maximum output current on V_OUT1 when V_OUT2 is not loaded, and V_OUT2 when V_OUT1 is unloaded.

资料

DC2358A - Design Files
770.00K

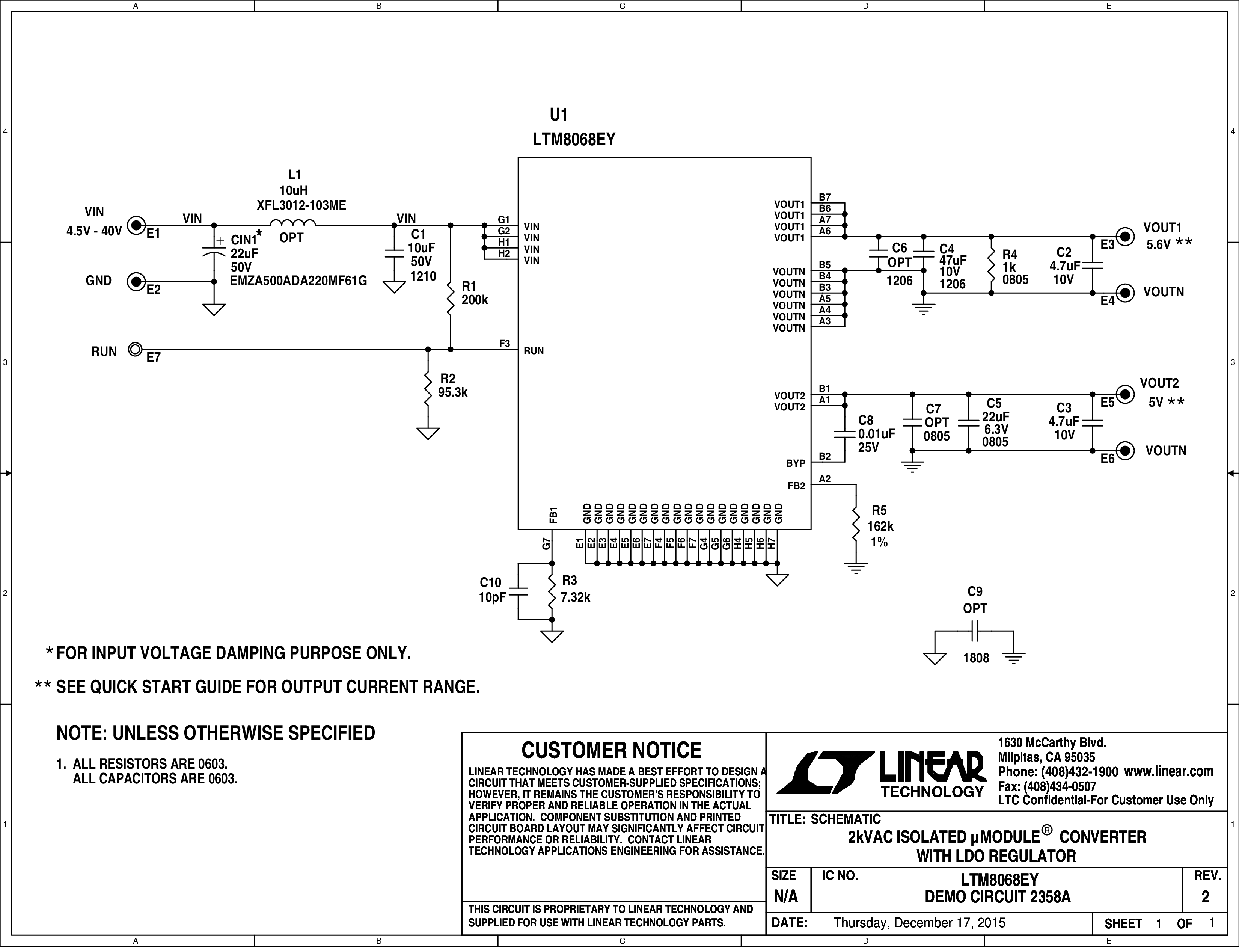

DC2358A - Schematic
26.00K

DC2358A - Demo Manual
413.00K
