LTM8047

推荐新设计使用

3.1V_IN 至 32V_IN 隔离式 μModule DC/DC 转换器

数据手册产品选型表

产品模型: 5

Viewing:

产品详情

完整的开关模式电源
725VDC 隔离
宽输入电压范围：3.1V 至 32V

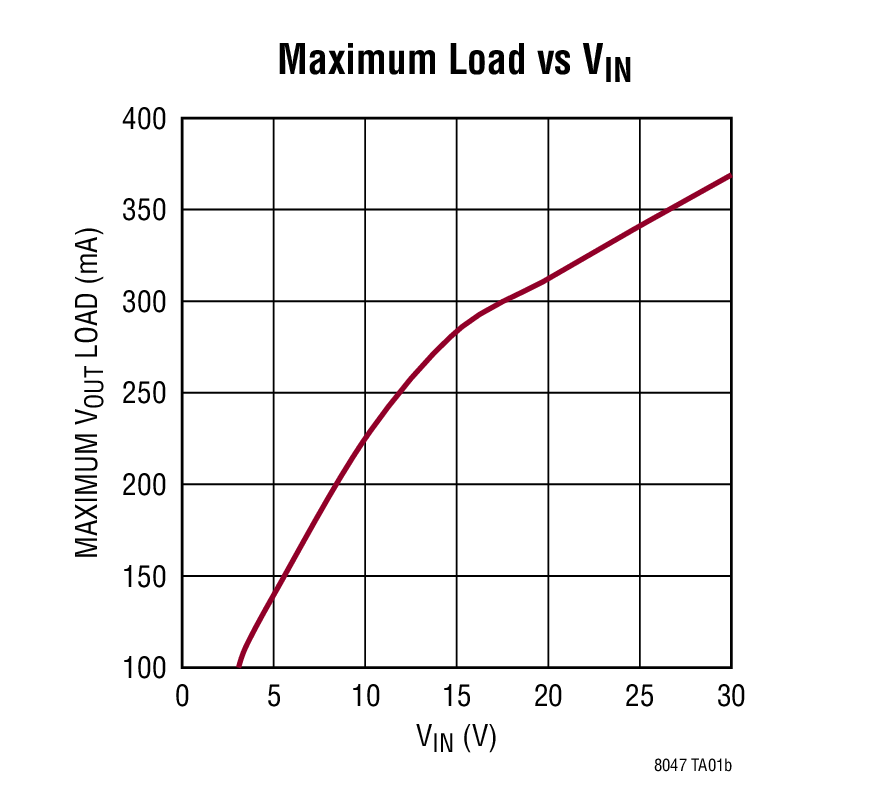

高达 440mA 的输出电流 (V_OUT = 2.5V)
2.5V 至 12V 输出电压
电流模式控制
可编程软起动
可由用户配置的欠压闭锁
符合 SnPb 或 RoHS 标准的涂层

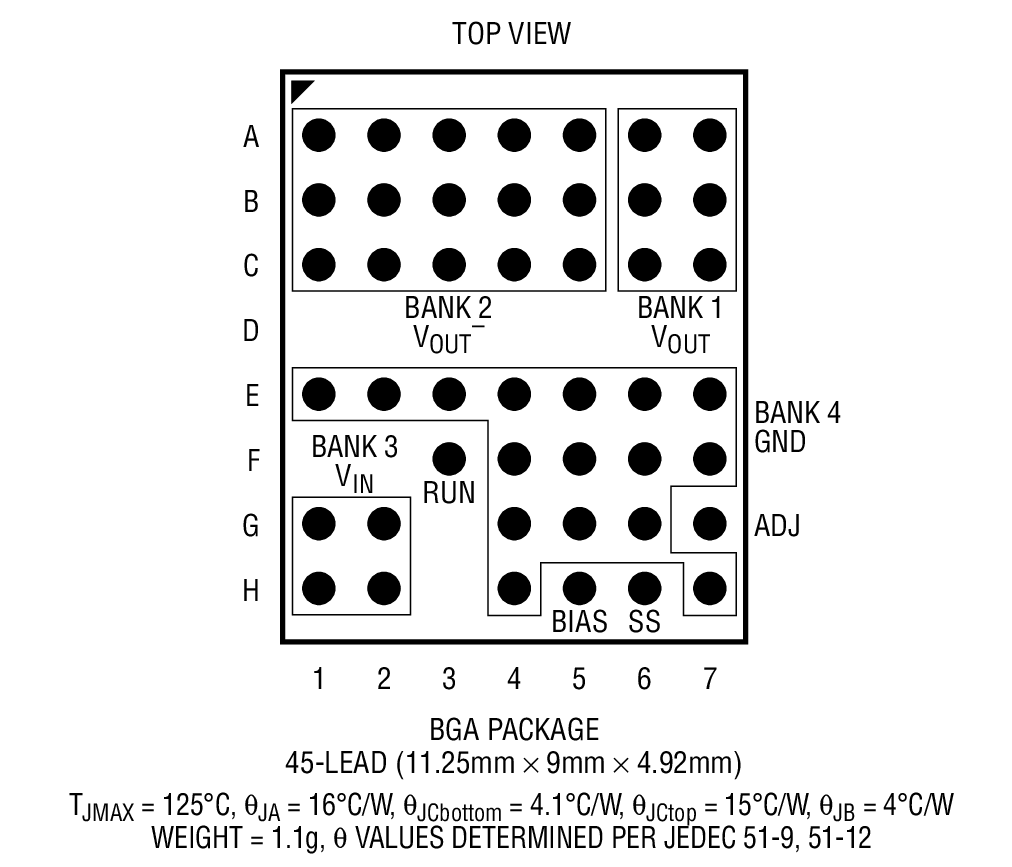

扁平 (11.25mm x 9mm x 4.92mm) 表面贴装型 BGA 封装

参考资料

数据手册 1

LTM8047: 3.1V_IN to 32V_IN Isolated μModule (Power Module) DC/DC Converter Data Sheet 07/22/2015

可靠性数据 1

R598 Reliability Data 03/26/2018

用户手册 1

DC1693 - Demo Manual 01/15/2014

技术文章 2

Increasing Output Voltage and Current Range Using Series-Connected Isolated μModule Converters 09/01/2014

μModule Converters Take the Hassle Out of Designing Isolated Power Supplies 04/01/2012

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
LTM8047EY#PBF	45-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8047IY	45-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8047IY#PBF	45-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8047MPY	45-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys
LTM8047MPY#PBF	45-Lead BGA (11.25mm x 9mm x 4.92mm)	Material Declaration Reliablity Data	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

7月 21, 2021 - 21_0159 Ink Mark to Laser Mark Conversion for µModule
		PCN21_0159_Form Material_Report Delta Qualification Matrix
LTM8047EY#PBF	量产
LTM8047IY	量产
LTM8047IY#PBF	量产
LTM8047MPY	量产
LTM8047MPY#PBF	量产
2月 28, 2020 - 20_0123 Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia
		PCN20_0123_Form Material_Report Test Correlation Report Other Qualification Results Summary
LTM8047EY#PBF	量产
LTM8047IY	量产
LTM8047IY#PBF	量产
LTM8047MPY	量产
LTM8047MPY#PBF	量产

这是最新版本的数据手册

硬件生态系统

部分模型	产品周期	描述
隔离式 RS-485 接口 1
LTM2881	量产	完整的隔离型 RS485 / RS422 μModule 收发器和电源
浪涌抑制器、过压和过流保护 1
LT4363	推荐新设计使用	具电流限制功能的高电压浪涌抑制器
数字电源系统管理器 1
LTC2974	推荐新设计使用	具有精确输出电流的4通道PMBus电源系统管理器
双电源监控器 1
LTC2960	推荐新设计使用	36V、纳安级电流、两输入电压监视器

部分模型	产品周期	描述
LTM8048	推荐新设计使用	具 LDO 后置稳压器的 3.1V_IN 至 32V_IN 隔离式 μModule DC/DC 转换器

工具及仿真模型

LTspice 3

LTspice中提供以下器件型号：

LTM8047
LTM8047A

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

schematic 1

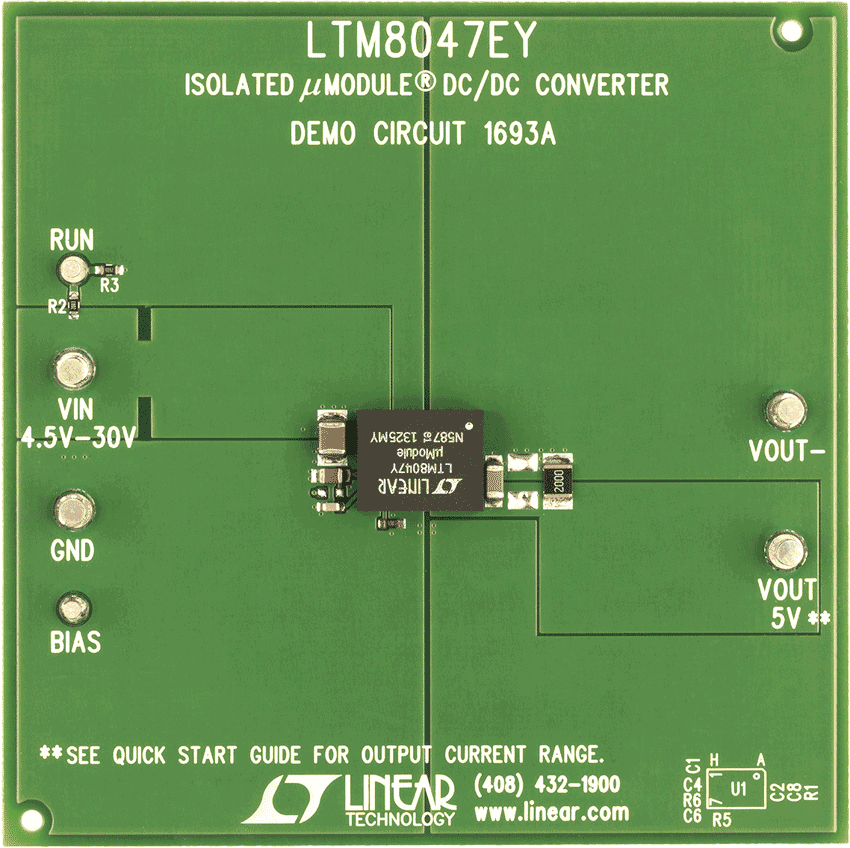

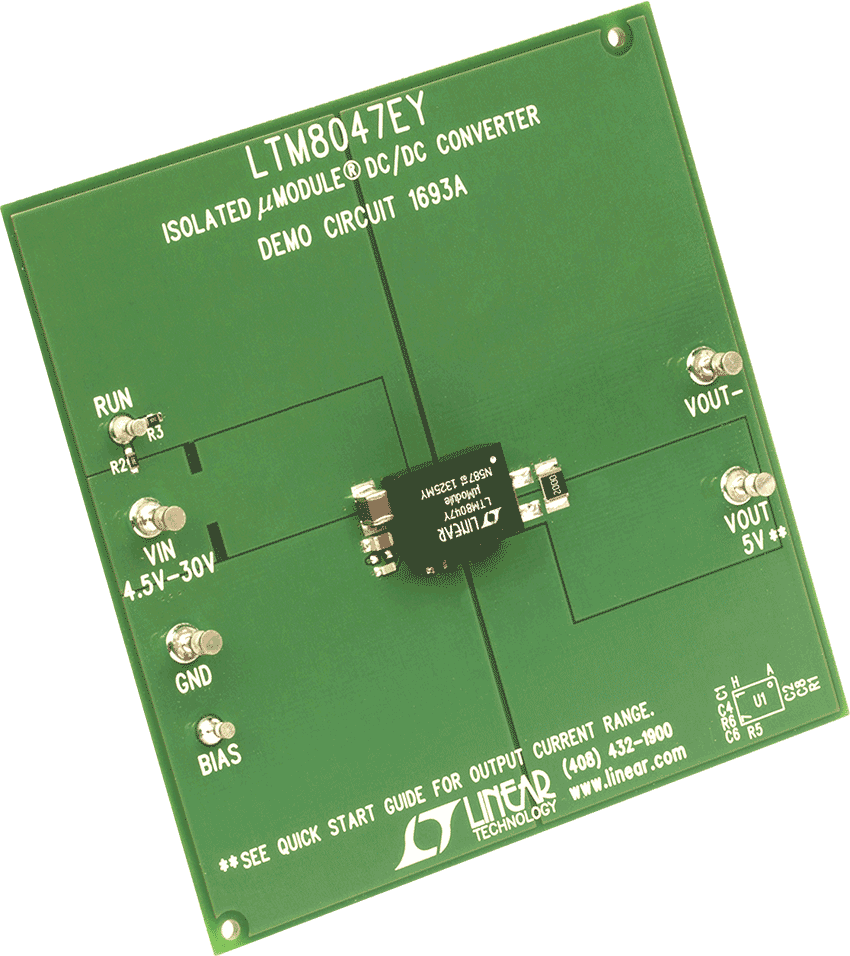

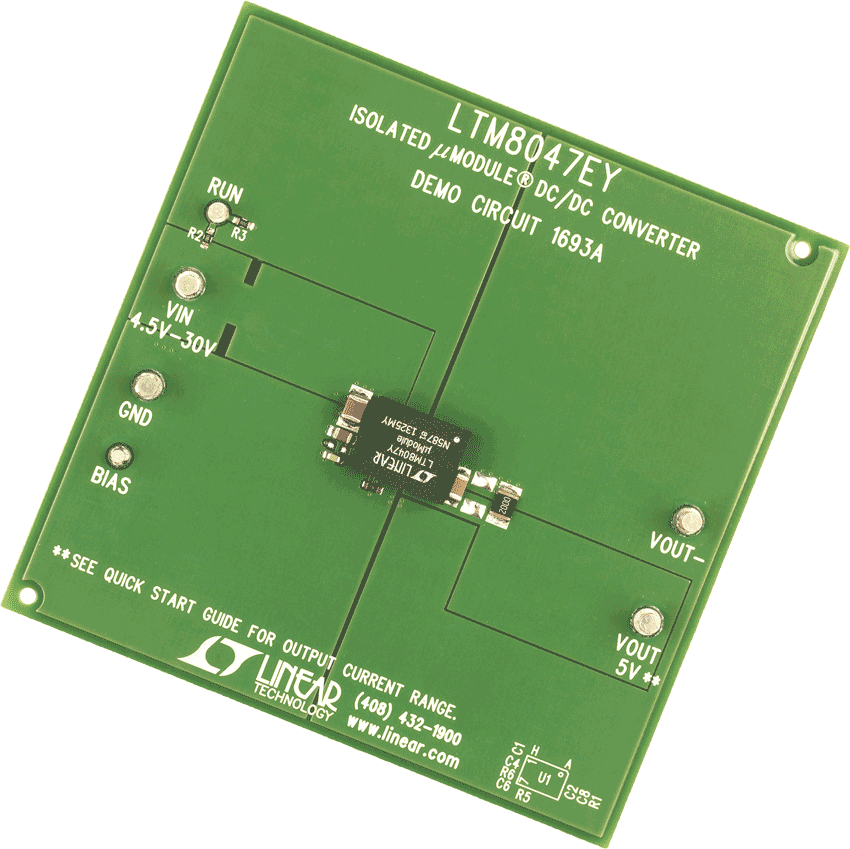

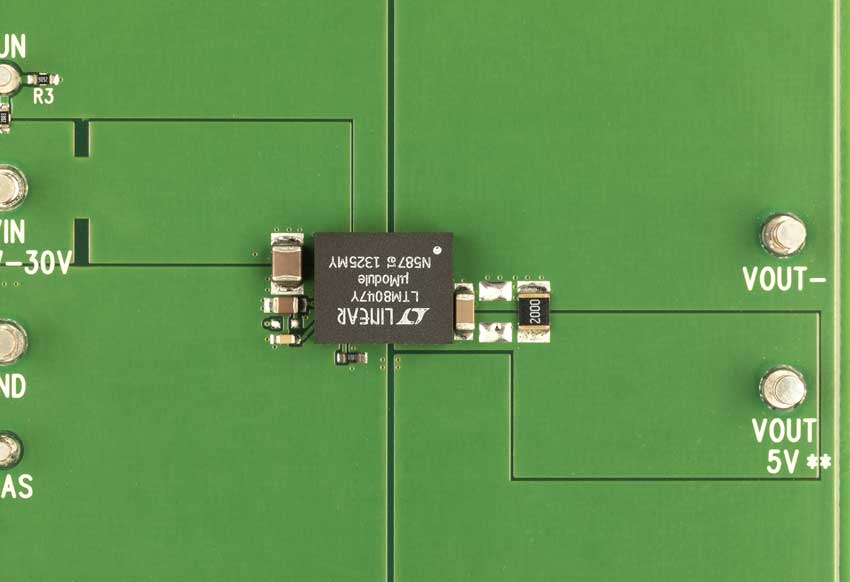

LTM8047演示板 | 725VDC隔离式uModule DC/DC转换器；4.5V ≤ VIN ≤ 30V，VOUT = 5V（高达350mA）

立即购买更多内容

产品详情

演示电路1693A是一款隔离反激式 μModule^® DC/DC转换器，内置LTM8047。该演示电路可通过4.5V至30V输入提供5V输出。5V输出电压的典型输出电流随输入电压而变化，V_IN = 4.5V时约110mA，V_IN = 30V时约350mA。

资料

DC1693A - Schematic
28.00K

DC1693A - Design Files
818.00K

DC1693 - Demo Manual
447.00K
